Questões sobre Modelo de Entidade-Relacionamento

Com relação à álgebra relacional é correto afirmar que:

• A.

  a projeção (project) e a junção natural (natural join) são operações fundamentais da álgebra.

• B.

  a união (union) e o produto cartesiano (cartesian product) não são operações fundamentais da álgebra.

• C.

  as operações fundamentais da álgebra recebem como entrada uma ou duas relações e produzem uma nova relação como resultado.

• D.

  a diferença (set diff erence) e a divisão (division) são operações que podem ser defi nidas em termos das operações fundamentais da álgebra.

Assinale a alternativa correta:

• A.

  A defi nição da representação física dos dados é uma etapa importante do processo de modelagem de dados.

• B.

  Durante o processo de modelagem de dados devem ser identifi cadas as entidades, suas propriedades e os relacionamentos existentes entre as entidades.

• C.

  Ao projetar um banco de dados relacional é recomendável duplicar as informações em tabelas diferentes para garantir a disponibilidade dos dados.

• D.

  Se um esquema de banco de dados relacional obedece a Terceira Forma Normal (3FN), então este obedece também a Forma Normal de Boyce-Codd (FNBC).

A engenharia de software provê várias metodologias, técnicas e ferramentas de apoio para garantir que os recursos alocados ao desenvolvimento de software leve a resultados que tenham um nível de qualidade controlado e atendam a especificações de requisitos técnicos. Acerca do emprego da engenharia de software e suas metodologias e ferramentas no desenvolvimento de aplicações e bancos de dados, julgue os itens a seguir.

Um atributo cujos valores são distintos para cada entidade individual de determinado tipo de entidade é um atributo chave dessa entidade no modelo entidade-relacionamento (ER).

• C. Certo
• E. Errado

A engenharia de software provê várias metodologias, técnicas e ferramentas de apoio para garantir que os recursos alocados ao desenvolvimento de software leve a resultados que tenham um nível de qualidade controlado e atendam a especificações de requisitos técnicos. Acerca do emprego da engenharia de software e suas metodologias e ferramentas no desenvolvimento de aplicações e bancos de dados, julgue os itens a seguir.

No modelo ER, vários atributos que tomados individualmente não constituem chaves, ao serem tomados conjuntamente, podem ser combinados em um atributo composto que constitui um atributo chave do tipo de entidade.

• C. Certo
• E. Errado

A área de desenvolvimento de sistemas é bastante profícua no que se refere a metodologias, técnicas e ferramentas de apoio que objetivam responder à necessidade de atender a requisitos técnicos e obter um nível de qualidade determinado, sob determinadas restrições de esforço e custo. A respeito do desenvolvimento de aplicações e de bancos de dados, julgue os itens a seguir.

Em um modelo entidade-relacionamento, a modalidade de um relacionamento é zero se não houver nenhuma necessidade explícita de ocorrência do relacionamento ou se o relacionamento for opcional.

• C. Certo
• E. Errado

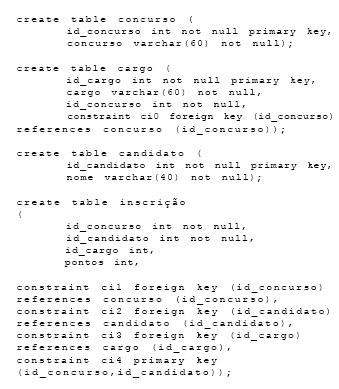

Nas questões 41 até 49 considere um banco de dados simplificado referente ao controle de concursos, constituído pelas tabelas Concurso, Cargo, Candidato e Inscrição, criadas pelo script SQL mostrado abaixo.

Um candidato pode estar inscrito em zero ou mais concursos e um concurso pode ter zero ou mais candidatos nele inscritos. Para cada concurso, o candidato inscrevese em um cargo e recebe um número de pontos. É possível que um candidato fique temporariamente sem cargo definido. Cada concurso tem uma lista de um ou mais cargos nos quais os candidatos podem estar inscritos.

Dos diagramas ER, construídos na notação ER-Win IE, o que melhor traduz o esquema relacional citado é:

• A.
• B.
• C.
• D.
• E.

Os médicos conveniados atendem diversos funcionários do Tribunal em consultas que podem ser emergenciais. De qualquer forma, toda consulta deve ser registrada para identificar o médico que atendeu determinado funcionário. Assim, é possível definir um modelo entidade-relacionamento representado pelo diagrama abaixo, dispensandose, para esta finalidade, a representação dos atributos de cada entidade.

O departamento de atendimento social do Tribunal deseja registrar os medicamentos existentes, de acordo com a tabela do Ministério da Saúde, a fim de obter informações a respeito dos medicamentos receitados pelos médicos em cada consulta efetuada. Obviamente, podem existir consultas em que nenhum medicamento é receitado. Dessa forma, respeitados os fundamentos do modelo entidade-relacionamento, será necessário criar

• A.

  o atributo multivalorado "Medicamento" na entidade "Funcionário", que indique quais medicamentos lhe foram receitados em uma consulta.

• B.

  uma terceira entidade denominada "Medicamento", que será relacionada à "Consulta". Como não é possível relacionar dois relacionamentos, "Consulta" se converterá em Entidade Associativa.

• C.

  o atributo multivalorado "Medicamento" no relacionamento "Consulta", que indique quais medicamentos foram receitados para cada funcionário em cada consulta.

• D.

  o atributo multivalorado "Medicamento" na entidade "Médico", que indique quais medicamentos ele receitou em cada consulta.

• E.

  o atributo monovalorado "Medicamento" em cada uma das entidades "Médico" e "Funcionário" e relacioná- los entre si, a fim de responder quais medicamentos um médico receitou a quais funcionários.

Foi solicitado a um analista que elaborasse um modelo de dados na forma de um diagrama do tipo entidade-relacionamento (DER, conforme notação proposta originalmente por Peter Chen), para representar a situação dada pelos seguintes requisitos:

I. Cada Zona Eleitoral é identificada por um número seqüencial de 1 até "n";

II. Uma Seção Eleitoral é identificada por um número seqüencial de 1 até "n" dentro de cada Zona Eleitoral (portanto dependente de Zona Eleitoral).

O analista elaborou o seguinte diagrama :

O diagrama

• A.

  está de acordo com o modelo proposto, porém não atende aos requisitos.

• B.

  atende aos requisitos, porém não está de acordo com o modelo proposto.

• C.

  estaria correto e atendendo aos requisitos, se o analista houvesse utilizado a cardinalidade n:1, ao invés da 1:n representada no diagrama.

• D.

  foi elaborado pelo analista de acordo com os requisitos e com o modelo proposto.

• E.

  está incorreto e portando não atende aos requisitos.

Os detalhes de um modelo, como é o caso da definição, característica e significado dos atributos (metadados) de um modelo entidade-relacionamento, por exemplo, é típico conteúdo registrado em um

• A.

  fluxo de dados.

• B.

  diagrama lógico relacional.

• C.

  dicionário de dados.

• D.

  diagrama conceitual.

• E.

  diagrama de fluxo de dados.

Para analisar as contas estaduais, o Tribunal deseja lançar os eventos (entidade "Evento") nas contas públicas (entidade "Conta") associadas a eles. Cada evento e cada conta pública possuem identificação única. Obviamente, um evento pode estar relacionado a diversas contas e uma determinada conta pode estar relacionada a mais de um evento. É necessário que se saiba qual é a data do evento, bem como qual é o gasto que um determinado evento representa em relação a uma determinada conta (gasto esse que pode ser diferente, de conta para conta como, por exemplo: o evento x na conta y representa um gasto de R$ 40,00 e na conta w, representa um gasto de R$ 78,00). Dessa forma, sem entrar no mérito dos demais atributos de dados das entidades e do relacionamento, a modelagem de dados deve prever

• A.

  a data e o gasto do evento como atributos do relacionamento.

• B.

  a data do evento como atributo da entidade "Evento" e o gasto como atributo do relacionamento.

• C.

  o gasto como atributo da entidade "Conta" e a data do evento como atributo do relacionamento.

• D.

  a data e o gasto do evento como atributos da entidade "Evento".

• E.

  o gasto como atributo da entidade "Conta" e a data do evento como atributo da entidade "Evento".
