Questões sobre Modelo de Entidade-Relacionamento

Nos itens a seguir, estão apresentados alguns procedimentos para obter êxito no mapeamento do modelo entidade relacionamento (ER) no modelo relacional. Quanto à correta definição desses procedimentos, julgue os itens seguintes.

Para cada tipo de relacionamento R binário 1:N, identifica-se a relação S que representa o tipo de entidade que participa do lado N do tipo de relacionamento. Inclui-se como chave estrangeira em S a chave primária da relação que representa o outro tipo de entidade participante em R. Adicionalmente, incluem-se quaisquer atributos simples do tipo de relacionamento R como atributo de S.

• C. Certo
• E. Errado

Nos itens a seguir, estão apresentados alguns procedimentos para obter êxito no mapeamento do modelo entidade relacionamento (ER) no modelo relacional. Quanto à correta definição desses procedimentos, julgue os itens seguintes.

Para cada tipo de relacionamento R, envolvendo n tipos de entidade, sendo n > 2, cria-se uma nova relação S para representar R. Incluem-se como atributos de chave primária em S as chaves secundárias das relações que representam os tipos de entidades participantes.

• C. Certo
• E. Errado

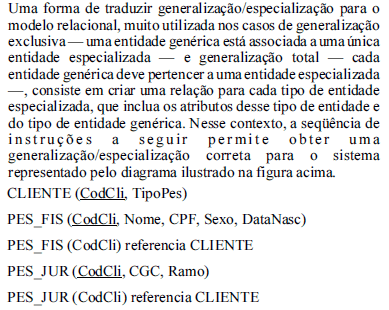

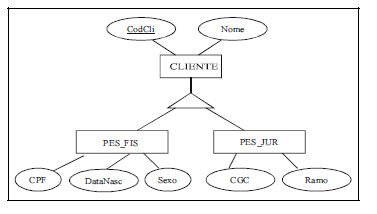

Com o auxílio da figura acima, e considerando que o atributo TipoPes refere-se ao tipo de pessoa física — “PES_FIS” — ou jurídica — “PES_JUR” —, julgue os itens que se seguem, relativos aos conceitos de generalização/especialização.

• C. Certo
• E. Errado

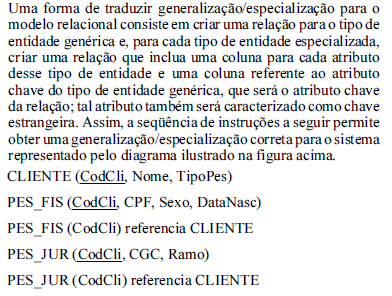

Com o auxílio da figura acima, e considerando que o atributo TipoPes refere-se ao tipo de pessoa física — “PES_FIS” — ou jurídica — “PES_JUR” —, julgue os itens que se seguem, relativos aos conceitos de generalização/especialização.

• C. Certo
• E. Errado

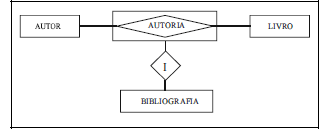

Com relação aos conceitos de entidades e relacionamentos e com base na figura acima, julgue os itens subseqüentes.

AUTORIA é um tipo de relacionamento entre AUTOR e LIVRO. A associação entre BIBLIOGRAFIA e AUTORIA, por meio do tipo de relacionamento I, trata AUTORIA como um tipo de entidade.

• C. Certo
• E. Errado

Com relação aos conceitos de entidades e relacionamentos e com base na figura acima, julgue os itens subseqüentes.

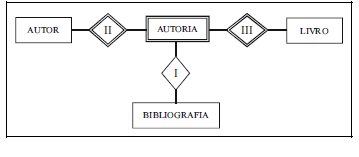

Uma entidade associativa pode ser tratada como uma entidade fraca, simplificando o modelo e facilitando sua transição para o modelo relacional. Assim, a figura a seguir representa corretamente essa simplificação a partir da figura acima.

• C. Certo
• E. Errado

O desenvolvimento de aplicações e bancos de dados vem pouco a pouco se tornando uma atividade sistemática e com métodos próprios, constituindo a chamada engenharia de software, que promete ser uma disciplina fundamental para a produção de software de qualidade. Acerca dessa disciplina, seus métodos, linguagens e ferramentas para análise, construção, teste e validação de aplicações e de bancos de dados, julgue os itens a seguir.

Em um diagrama entidade-relacionamento (ERD), um objeto associativo representa a associação de vários objetos na estruturação de um determinado objeto.

• C. Certo
• E. Errado

Os bancos de dados relacionais são um dos principais elementos de armazenamento e processamento da informação da atualidade. Acerca dos métodos e técnicas de análise para a estruturação de bancos de dados relacionais, bem como dos fundamentos lógicos e matemáticos, linguagens de programação e tecnologias que embasam o modelo relacional, julgue os itens que se seguem.

Uma relação do tipo M:N do modelo entidaderelacionamento corresponde a uma relação similar do modelo relacional associada a duas chaves estrangeiras.

• C. Certo
• E. Errado

Com relação ao mapeamento de um modelo de objetos para o relacional, é recomendável que o mapeamento de herança obedeça à seguinte estratégia:

• A.

  unificar a hierarquia de heranças em uma única tabela, pois isso otimiza o espaço.

• B.

  criar uma tabela para cada classe concreta da hierarquia, pois isso evita redundância.

• C.

  criar uma classe para cada classe da hierarquia, pois isso otimiza o acesso.

• D.

  analisar caso a caso a hierarquia e criar uma ou várias tabelas, de acordo com os requisitos de acesso e espaço.

• E.

  criar duas tabelas, uma para armazenar o tipo do objeto, e outra, os dados.

Os bancos de dados relacionais são um dos principais elementos de armazenamento e processamento da informação da atualidade. Acerca dos métodos e técnicas de análise para a estruturação de bancos de dados relacionais, bem como dos fundamentos lógicos e matemáticos, linguagens de programação e tecnologias que embasam o modelo relacional, julgue os itens que se seguem.

Uma relação do tipo M:N do modelo entidaderelacionamento corresponde a uma relação similar do modelo relacional associada a duas chaves estrangeiras.

• C. Certo
• E. Errado
