Questões sobre Modelo de Entidade-Relacionamento

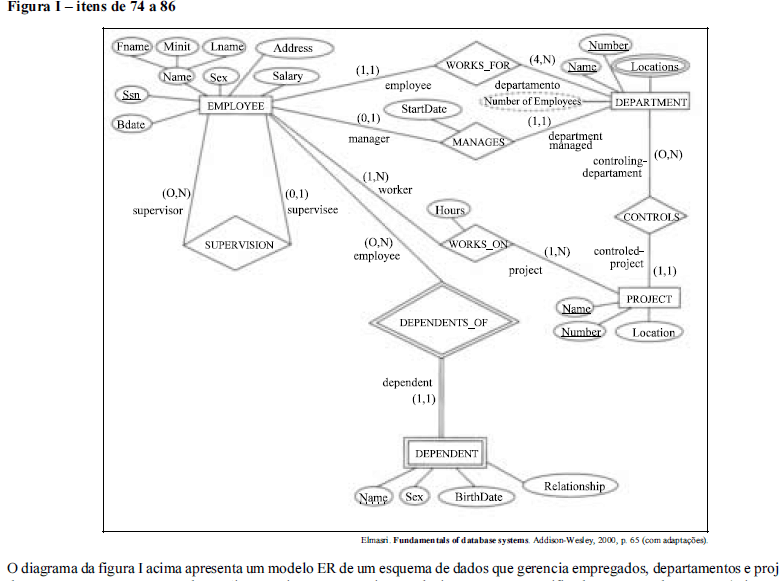

Com base nas propriedades das entidades, relacionamentos, atributos e restrições do modelo apresentado na figura I acima, julgue os itens a seguir.

Não é possível fazer o mapeamento do modelo ER apresentado para um esquema relacional na 1.a forma normal formado por menos de 7 tabelas.

• C. Certo
• E. Errado

Com base na especificação de diagrama entidade relacionamento (DER), julgue os itens subseqüentes.

O relacionamento Automóvel:Estudante::M:N significa que os automóveis são conduzidos por um ou mais estudantes. Já o relacionamento Automóvel:Estudante::M(parcial):1 significa que cada automóvel é dirigido por apenas um único estudante e que as entidades Automóvel e Estudante podem existir sem o relacionamento com outra entidade.

• C. Certo
• E. Errado

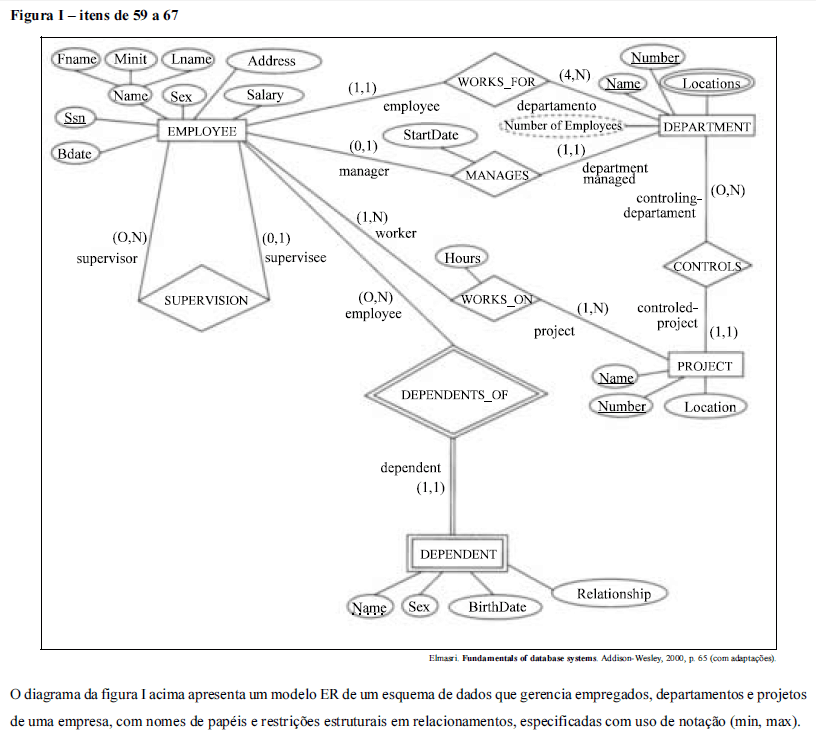

Com base nas propriedades das entidades, relacionamentos, atributos e restrições do modelo apresentado na figura I acima, julgue os itens a seguir.

É possível fazer o mapeamento do modelo ER apresentado para um esquema relacional na 2.a forma normal formado por 6 tabelas.

• C. Certo
• E. Errado

Com base na especificação de diagrama entidade relacionamento (DER), julgue os itens subseqüentes.

Os relacionamentos recursivos somente podem ter participações parciais nos relacionamentos, mas a cardinalidade pode ser 1:1, 1:M ou M:N. A participação completa nos relacionamentos recursivos significa que cada instância de uma entidade participa em um relacionamento com ela mesma, o que não tem sentido.

• C. Certo
• E. Errado

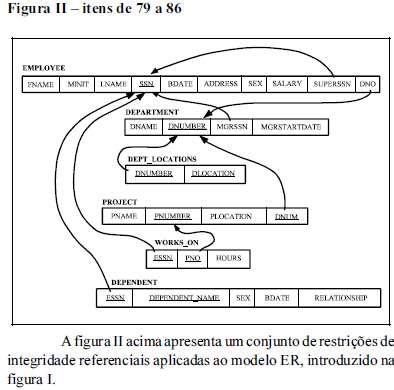

Considerando os conceitos do modelo relacional, aplicados no diagrama da figura II acima, julgue os itens subseqüentes.

O campo número do SSN (seguro social) faz parte das chaves primárias das tabelas DEPENDENT (dependente) e DEPARTMENT (departamento).

• C. Certo
• E. Errado

Com base na especificação de diagrama entidade relacionamento (DER), julgue os itens subseqüentes.

As especializações e generalizações são categorias de entidades em que as entidades especialistas são resultados de generalizações contendo variações. Os relacionamentos de generalização especificam que vários tipos de entidades com alguns atributos comuns podem ser generalizados em entidades de classes de mais alto nível.

• C. Certo
• E. Errado

Considerando os conceitos do modelo relacional, aplicados no diagrama da figura II acima, julgue os itens subseqüentes.

Fazem parte das chaves estrangeiras das tabelas PROJECT (projeto) e DEPT_LOCATIONS (localização de departamento) os campos “DNUM” e “DNUMBER”, respectivamente.

• C. Certo
• E. Errado

Considerando os conceitos do modelo relacional, aplicados no diagrama da figura II acima, julgue os itens subseqüentes.

Mantidas as restrições de integridade de entidade e referencial, as tuplas pertencentes à tabela WORKS_ON (trabalha em) não podem conter valores nulos para o campo “PNO”.

• C. Certo
• E. Errado

Com base nas propriedades das entidades, relacionamentos, atributos e restrições do modelo apresentado na figura I acima, julgue os itens a seguir.

O relacionamento dependentes (DEPENDENTS_OF) indica que um empregado (EMPLOYEE) pode possuir um conjunto de 0 ou mais dependentes (DEPENDENT), em que cada um é identificado individualmente por data de nascimento (BirthDate).

• C. Certo
• E. Errado

O modelo baseado na percepção do mundo real, que consiste em um conjunto de objetos básicos e nas relações entre esses objetos, denominase:

• A.

  Modelo de Controle (MC);

• B.

  Modelo Essencial (ME);

• C.

  Modelo Entidade-Relacionamento (MER);

• D.

  Modelo Ambiental-Comportamental (MAC);

• E.

  Modelo Comportamental (MC).
