Questões sobre Modelo de Entidade-Relacionamento

Sobre mapeamento do modelo conceitual para o modelo relacional podemos afirmar que:

• A.

  as informações sobre a estrutura de cada tabela pode ser encontrada no diagrama de atributos.

• B.

  os relacionamentos entre as tabelas são implementados por meio de colunas especiais, chamadas chaves normais.

• C.

  o modelo conceitual é um modelo de baixo nível, e o modelo lógico ou relacional é um modelo de alto nível.

• D.

  qualquer componente do modelo conceitual que possua dados deve ser representado no banco de dados através de uma tabela ou seqüência

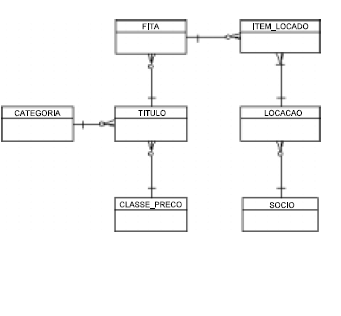

A figura ao lado apresenta um modelo de dados referente a uma empresa de locação de fitas de vídeo. Considerando o modelo mostrado, julgue os seguintes itens.

Uma entidade associativa é intermediária entre duas entidades multirrelacionadas, ou seja, que apresentam cardinalidades do tipo (1:M) - (N:1) entre si. No modelo proposto, ao se inserir uma entidade associativa entre FITA e LOCACAO, o relacionamento do tipo (N:M) - (N:M) será transformado em dois relacionamentos do tipo (1:1) - (0:M) ou (1:1) - (1:N).

• C. Certo
• E. Errado

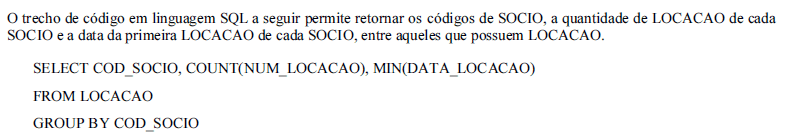

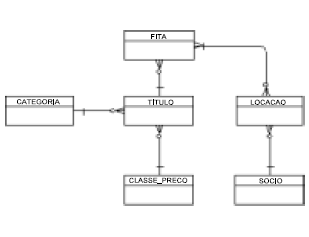

Considerando o modelo de dados referente a uma empresa de locação de fitas de vídeo mostrado ao lado, julgue os itens de 65 a 69.

• C. Certo
• E. Errado

O diagrama entidade-relacionamento (DER) constitui uma forma de representação gráfica para os conceitos atribuídos ao modelo entidade-relacionamento. A respeito de notações adotadas no DER, julgue os itens que seguem.

• E. Errado
• C. Certo

Julgue os itens a seguir.

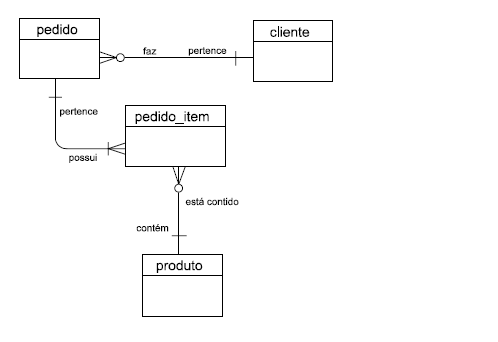

De acordo com o fragmento de modelo Entidade-Relacionamento apresentado abaixo, um “cliente” faz de zero a vários pedidos; um “pedido” pertence a um e somente um “cliente”; um “pedido” possui de um a vários “pedido_item”; um “pedido_item” pertence a vários “pedido”; um “pedido_item” contém um e somente um “produto”; um “produto” poderá estar contido em zero ou em vários “pedido_item”.

• C. Certo
• E. Errado

O diagrama entidade-relacionamento (DER) constitui uma forma de representação gráfica para os conceitos atribuídos ao modelo entidade-relacionamento. A respeito de notações adotadas no DER, julgue os itens que seguem.

• C. Certo
• E. Errado

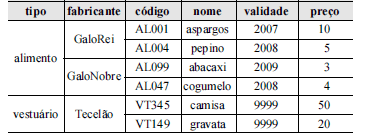

No desenvolvimento de banco de dados (BD) relacionais, a engenharia reversa de arquivo consiste na obtenção de um modelo entidade-relacionamento (ER) a partir de listas, relatórios ou BD antigos. Considerando que, no caso do controle de vendas para um supermercado, uma possível tabela de mercadorias é apresentada acima, julgue os itens subseqüentes, com relação a banco de dados relacionais.

O modelo ER é um modelo informal que estabelece associações entre entidades do problema que se deseja tratar.

• C. Certo
• E. Errado

O diagrama entidade-relacionamento (DER) constitui uma forma de representação gráfica para os conceitos atribuídos ao modelo entidade-relacionamento. A respeito de notações adotadas no DER, julgue os itens que seguem.

• C. Certo
• E. Errado

No desenvolvimento de banco de dados (BD) relacionais, a engenharia reversa de arquivo consiste na obtenção de um modelo entidade-relacionamento (ER) a partir de listas, relatórios ou BD antigos. Considerando que, no caso do controle de vendas para um supermercado, uma possível tabela de mercadorias é apresentada acima, julgue os itens subseqüentes, com relação a banco de dados relacionais.

O diagrama ER a seguir ilustra um modelo ER, conforme concebido por Chen. Nesse diagrama, os retângulos representam entidades, o triângulo representa o conceito de generalização/especialização e o losango representa um relacionamento entre entidades.

• C. Certo
• E. Errado

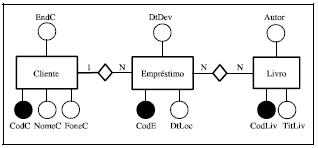

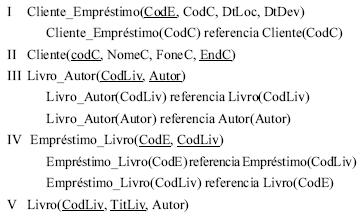

Com base no diagrama entidade-relacionamento mostrado acima, julgue os itens a seguir, que se referem a modelos relacionais.

A quantidade de itens certos é igual a

• A.

  0

• B.

  1

• C.

  2

• D.

  3

• E.

  4
