Questões sobre Modelo de Entidade-Relacionamento

Uma das características do Modelo de Entidade e Relacionamentos é que

• A. cada domínio de possíveis valores possui um atributo.
• B. dois conjuntos de entidades são sempre disjuntos.
• C. toda chave candidata é uma chave primária.
• D. todos os atributos em determinado conjunto de atributos têm o mesmo conjunto de entidades.
• E. um conjunto de relacionamentos pode ser considerado um conjunto de n-tuplas.

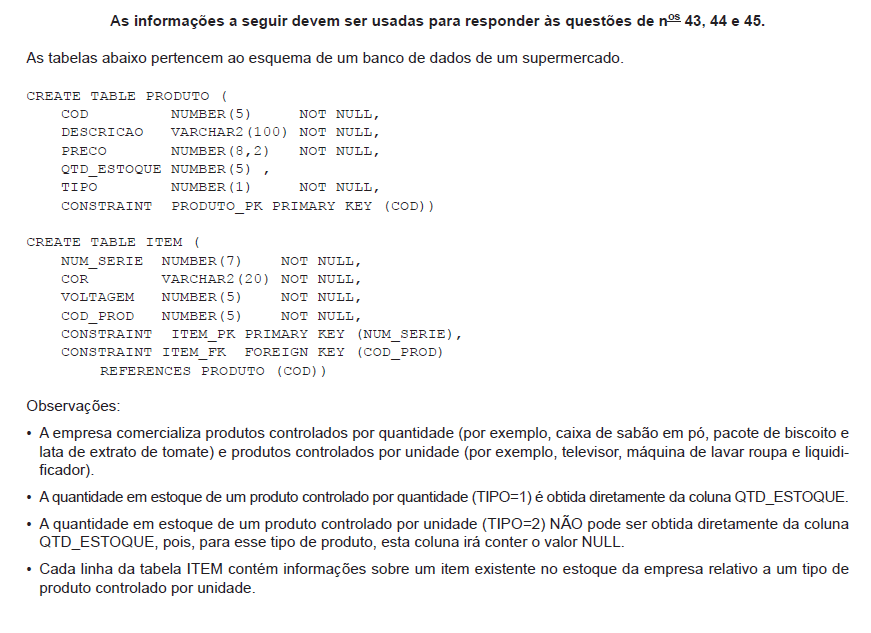

Qual comando SQL irá inserir corretamente uma nova linha na tabela de produtos, além de não violar restrições semânticas relativas ao banco de dados do supermercado?

• A. INSERT INTO PRODUTO (COD,DESCRICAO,PRECO,TIPO) VALUES(7777,’COMPUTADOR BLUEX’,1000.00,2)
• B. INSERT INTO PRODUTO VALUES(7777,’COMPUTADOR BLUEX’,1000.00,2)
• C. INSERT INTO PRODUTO VALUES(8888,’SARDINHA EM LATA BOM PEIXE’,2.50,700,2)
• D. INSERT INTO PRODUTO (COD,DESCRICAO,PRECO,QTD_ESTOQUE) VALUES(7777,’COMPUTADOR BLUEX’,1000.00, ,2)
• E. INSERT INTO PRODUTO (COD,DESCRICAO,PRECO,TIPO,QTD_ESTOQUE) VALUES(7777,’COMPUTADOR BLUEX’,1000.00,2)

• A.
• B.
• C.
• D.
• E.

No que diz respeito aos modelos hierárquico, relacional, de entidade-relacionamento e de modelagem orientada a objeto, julgue os itens a seguir. No modelo entidade-relacionamento, um tipo particular de entidade fraca ocorre quando um atributo identificador de uma entidade inclui o atributo identificador da outra entidade.

• C. Certo
• E. Errado

A federação de futebol de um estado brasileiro resolveu criar uma nova forma de vender ingressos para os jogos do seu campeonato estadual. Lotes de cartões com chip, semelhantes a cartões de crédito, serão enviados para lojas credenciadas. O torcedor que queira comprar ingressos para os jogos terá de se cadastrar, antecipadamente, na federação e dirigir- -se a uma das lojas para adquirir um desses cartões e carregá-lo com ingressos para os jogos a que desejar comparecer. A entrada nos estádios será feita mediante a apresentação do cartão contendo os ingressos que o torcedor comprou. Cada torcedor poderá possuir um único cartão. O controle será feito pelo número do CPF do torcedor. Um cartão terá um número, que o identificará. Esse número será gravado no chip pelo fabricante dos cartões, e registrado no sistema da federação, antes que o cartão seja enviado para uma loja credenciada.

Qual diagrama E-R descreve, adequadamente, as regras de negócio apresentadas acima, além de observar os preceitos de um bom modelo conceitual de dados?

• A.
• B.
• C.
• D.
• E.

No que diz respeito aos modelos hierárquico, relacional, de entidade-relacionamento e de modelagem orientada a objeto, julgue os itens a seguir. No modelo relacional, sob o ponto de vista do usuário, a ordem em que as linhas estão armazenadas nas tabelas é insignificante.

• C. Certo
• E. Errado

Em alguns casos, dois ou mais valores de atributos em um modelo de Entidade-Relacionamento estão relacionados. Por exemplo, os atributos Idade e Data de Nascimento de uma pessoa. Para uma Entidade-Pessoa em particular, o valor de Idade pode ser determinado pela data corrente e o valor de Data de Nascimento da pessoa. Portanto, o atributo Idade é chamado atributo  I do atributo Data de Nascimento, que, por sua vez, é chamado atributo  II .

As lacunas I e II são, correta e respectivamente, preenchidas com:

• A. armazenado - derivado
• B. derivado - armazenado
• C. multivalorado - monovalorado
• D. identificador - complexo
• E. resultante - unívoco

No que se refere à abordagem relacional e ao modelo entidade-relacionamento, julgue os itens que se seguem. Considere que um analista tenha criado um modelo de entidade-relacionamento, no qual constem as entidades cardiologista, pediatria, clínico geral e neurologista e que tenha adicionado a cada uma delas um atributo qualificador, transformando-as em uma única entidade, denominada médico. Nessa situação, verifica-se um caso típico de especialização.

• C. Certo
• E. Errado

No que se refere à abordagem relacional e ao modelo entidade-relacionamento, julgue os itens que se seguem. Cada instância de uma tabela é formada por valores de atributos, cujo conjunto é visualizado como uma linha da tabela.

• C. Certo
• E. Errado

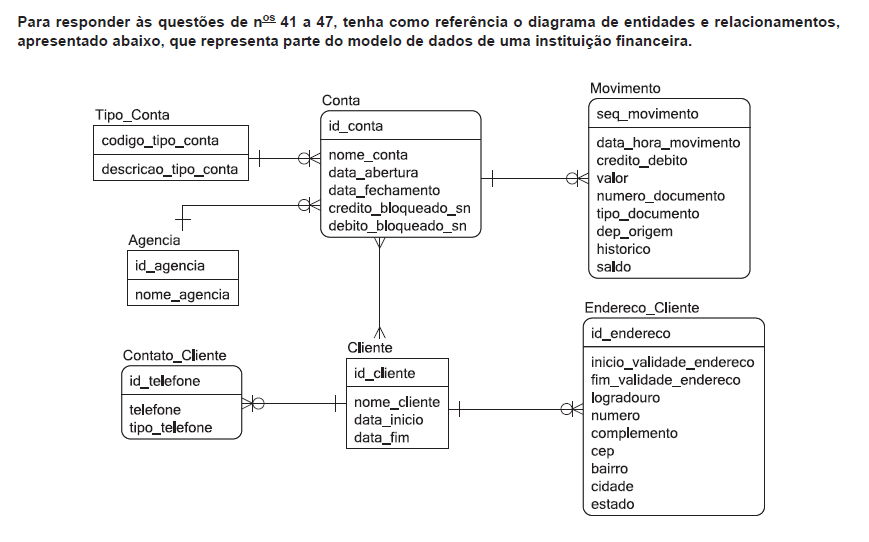

Que representação gráfica do modelo ER proposta pela notação IDEF1X representa relacionamento existente entre Conta e Cliente?

• A.
• B.
• C.
• D.
• E.
