Questões sobre Modelo de Entidade-Relacionamento

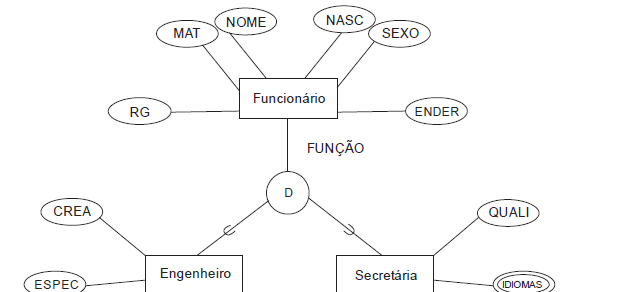

Assinale a alternativa que apresenta o tipo de restrição que está sendo definido no diagrama abaixo o qual apresenta uma especialização envolvendo as entidades funcionário, engenheiro e secretária.

• A. Disjunção.
• B. Sobreposição.
• C. Hierarquização.
• D. União.

No modelo ER − Entidade-Relacionamento, em alguns casos, determinada entidade pode não ter um valor aplicável a um atributo. Por exemplo, o atributo Apartamento de um endereço se aplica apenas a endereços que estão em edifícios de apartamentos, e não a outros tipos de residências, como as casas. Para essas situações é criado um valor especial chamado

• A.

  vazio.

• B.

  padrão.

• C.

  reservado.

• D.

  null.

• E.

  abstrato.

A respeito de administração de dados, julgue os itens a seguir.

Definir um atributo como chave de um tipo entidade significa que a propriedade de unicidade deve ocorrer para todo conjunto de entidades do tipo entidade, portanto, essa restrição não proíbe quaisquer duas entidades de terem, ao mesmo tempo, o mesmo valor para o atributo-chave.

• C. Certo
• E. Errado

Nessa técnica, o modelo E-R é desenvolvido partindo de entidades altamente abstratas e aplicando transformações que permitem encontrar entidades menos abstratas e mais representativas do sistema que está sendo desenvolvido. O processo termina quando todos os requisitos foram representados. Essa técnica é chamada de

• A. Bottom-Up.
• B. Top-Down.
• C. Upside-Down.
• D. Inner-Up.
• E. Reverse Engineering.

Um modelo de entidades e relacionamentos está na segunda forma normal APENAS quando, além de estar na primeira forma normal,

• A. não contém dependências parciais da chave, incluindo-se nessa chave atributos e relacionamentos identificadores.
• B. as linhas da tabela são unívocas.
• C. a linha não contém itens repetitivos.
• D. os atributos são atômicos e não contêm valores nulos.
• E. não contêm dependências multivaloradas e dependências transitivas.

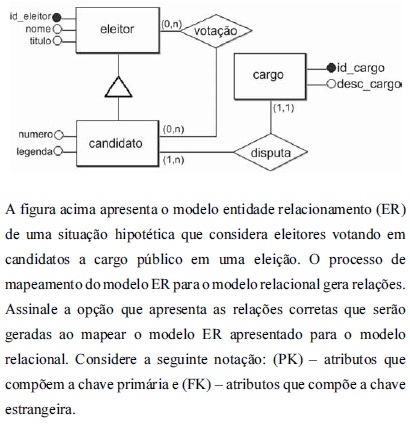

• A.

  eleitor (id_eleitor(pk), nome, titulo)

  candidato (id_eleitor(pk)(fk), numero, legenda, id_cargo(fk))
  votação((id_eleitor_eleitor(fk), id_eleitor_candidato(fk))(pk))
  cargo(id_cargo(pk), desc_cargo)

• B.

  eleitor (id_eleitor(pk), nome, titulo)

  candidato (id_eleitor(pk), numero, legenda, id_cargo(fk))
  cargo (id_cargo(pk), desc_cargo)
  votação((id_eleitor_eleitor, id_eleitor_candidato)(pk))

• C.

  eleitor (id_eleitor(pk), nome, titulo)

  candidato (id_eleitor(pk), numero, legenda, id_cargo(fk))
  cargo (id_cargo(pk), desc_cargo)
  votação((id_eleitor_eleitor(fk),
  id_eleitor_candidato(fk))(pk))

• D.

  eleitor (id_eleitor(pk), nome, titulo)

  candidato (id_eleitor(pk) (fk), numero, legenda)
  cargo (id_cargo(pk), desc_cargo, id_eleitor(fk))
  votação((id_eleitor_eleitor(fk),
  id_eleitor_candidato(fk))(pk))

• E.

  eleitor_candidato ((id_eleitor ( pk), nome,

  titulo,numero,legenda, id_cargo(fk))
  votação((id_eleitor_eleitor(fk), id_eleitor_candidato(fk))(pk))
  cargo (id_cargo(pk), desc_cargo)

No que se refere ao modelo relacional e ao banco de dados relacional, assinale a opção correta.

• A.

  Um esquema relacional R, indicado por R(A₁, A₂, ..., A_n), é composto de um nome de relação R e uma lista de atributos, A₁, A₂, ..., An. Cada atributo A_i é o nome de um papel desempenhado por algum domínio D distinto no esquema da relação R. Um domínio D é um conjunto de valores atômicos e válidos para A_i.

• B.

  Uma relação R é definida como um conjunto de tuplas ordenadas. Essa ordenação indica a primeira, segunda, i-nésima e última tupla na relação R.

• C.

  As regras de integridade dos bancos de dados relacionais devem ser consideradas em um projeto de banco de dados. Assim, a restrição UNIQUE pode ser aplicada a uma coluna para garantir que todas as linhas da tabela apresentem um valor para essa coluna.

• D.

  Um esquema de banco de dados relacional S consiste em um conjunto de esquemas de relação S = {R₁, R₂, ..., R_m} e em um conjunto de restrições de integridade. Um estado de banco de dados relacional DB de S é um conjunto de estados de relação DB = {r₁, r₂, ..., r_m}, tal que cada ri é um estado de R_i e tal que os estados da relação r_i satisfazem às restrições de integridade especificas de R_i.

• E.

  O grau de completude relacional pode ser definido como a extensão em que a álgebra relacional é suportada. Para ser considerado minimamente relacional, o SGBD deve oferecer suporte aos operadores fundamentais PROJECT e JOIN.

No modelo de Entidade-Relacionamento, após termos identificado os atributos de cada um dos objetos, pode-se, sob o ponto de vista de classificação quanto a sua finalidade, enquadrá-los em 3 grandes grupos: descritivo, normativo e

• A.

  referencial.

• B.

  analítico.

• C.

  objetivo.

• D.

  complementar.

• E.

  indicativo.

A respeito de banco de dados, julgue os itens subsequentes.

O modelo entidade-relacionamento e o diagrama de entidade e relacionamento são representações gráficas da estrutura lógica do banco de dados.

• C. Certo
• E. Errado

Com relação aos conceitos de modelo de entidade e relacionamento e de modelo conceitual, lógico e físico, julgue os itens subsecutivos. Chave estrangeira é o atributo ou conjunto de atributos que se refere ou é relacionado com alguma chave primária ou única de uma tabela, podendo ser inclusive da mesma tabela.

• C. Certo
• E. Errado
