Questões sobre Transmissão de Informação

Os resultados da simulação de dispositivos eletrônicos são diretamente dependentes da qualidade dos modelos aplicados para representar esses dispositivos. Quanto maior for o nível de detalhamento empregado na modelagem, mais exatos serão os resultados numéricos, quando comparados a um circuito real.

Considerando as duas equações acima e o modelo no SPICE (simulation program with integrated circuit emphasis) para o diodo de junção, julgue os itens subseqüentes.

Os valores dos parâmetros que são utilizados no modelo do SPICE podem ser extraídos de medidas específicas executadas em dispositivos reais.

• C. Certo
• E. Errado

Os resultados da simulação de dispositivos eletrônicos são diretamente dependentes da qualidade dos modelos aplicados para representar esses dispositivos. Quanto maior for o nível de detalhamento empregado na modelagem, mais exatos serão os resultados numéricos, quando comparados a um circuito real.

Considerando as duas equações acima e o modelo no SPICE (simulation program with integrated circuit emphasis) para o diodo de junção, julgue os itens subseqüentes.

Considerando os diodos discretos, os valores dos parâmetros do modelo no SPICE, em geral, são extraídos de catálogos de especificação técnicas dos fabricantes.

• C. Certo
• E. Errado

Os resultados da simulação de dispositivos eletrônicos são diretamente dependentes da qualidade dos modelos aplicados para representar esses dispositivos. Quanto maior for o nível de detalhamento empregado na modelagem, mais exatos serão os resultados numéricos, quando comparados a um circuito real.

Considerando as duas equações acima e o modelo no SPICE (simulation program with integrated circuit emphasis) para o diodo de junção, julgue os itens subseqüentes.

Um diodo ideal pode ser aproximado no SPICE adotando-se o parâmetro n com valor próximo de zero.

• C. Certo
• E. Errado

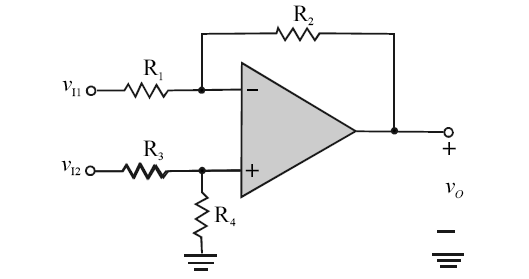

A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue os itens que se seguem.

Assumindo que v_d = 0,01V e A_d = 100 são, respectivamente, a tensão e o ganho diferenciais do Amp Op, e que v_cm = 1 V e A_m = 0,02 representam, respectivamente, a tensão e o ganho em modo comum do Amp Op, a saída v_o do circuito da figura terá o valor de 0,998 V.

• C. Certo
• E. Errado

A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue os itens que se seguem.

A eficiência do amplificador de diferenças pode ser aferida por meio do parâmetro CMRR (razão de rejeição de modo comum), sendo igual a -40 dB para o caso de ganho comum |A_cm | = 0,02 e ganho diferencial |A_d| = 200.

• C. Certo
• E. Errado

A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue os itens que se seguem.

Individualmente, o Amp Op é considerado um amplificador de diferenças. Contudo, a saturação na saída do Amp Op o impede de operar sozinho como um amplificador de diferenças em circuitos práticos.

• C. Certo
• E. Errado

A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue os itens que se seguem.

Para o amplificador mostrado na figura, considerando que R3 = R1 = 4  e R4 = R2 = 100 , então o valor da resistência diferencial de entrada é igual a 400 .

• C. Certo
• E. Errado

Com relação aos fundamentos de comunicação de dados, julgue os itens a seguir.

Na transmissão de dados na forma de sinais digitais, é dispensável o uso de amplificadores para compensar a atenuação do sinal causada pelo canal, devido ao fato de sinais digitais serem robustos a esse tipo de atenuação.

• C. Certo
• E. Errado

A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue os itens que se seguem.

O amplificador de diferenças pode ser considerado um amplificador instrumental, apresentando excelente compromisso entre os valores de ganho diferencial e de resistência diferencial de entrada.

• C. Certo
• E. Errado

Com relação aos fundamentos de comunicação de dados, julgue os itens a seguir.

Em um sistema de comunicação de dados na forma de sinais digitais, o equipamento denominado DTE (data terminal equipment) é responsável por gerar e receber sinais digitais.

• C. Certo
• E. Errado
