Questões sobre Transmissão de Informação

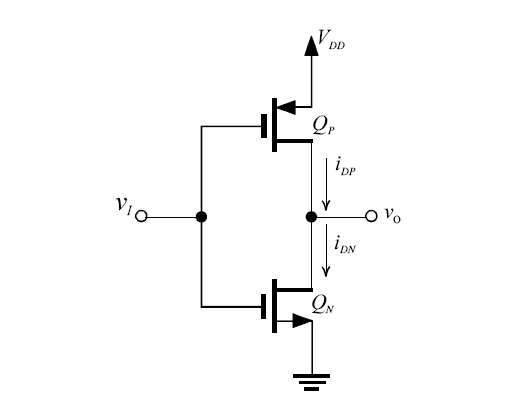

Acerca de circuitos inversores lógicos e do circuito inversor ilustrado na figura acima, que utiliza um par de chaves complementares, em que a chave levantadora (pull-up) conecta o nó de saída a VDD e a chave abaixadora (pull-down) conecta o nó de saída ao terra, julgue os itens seguintes.

Considerando o circuito da figura com a entrada no estado lógico alto, o transistor Q_P pode ser representado por um circuito aberto e o transistor Q_N , por uma resistência equivalente.

• C. Certo
• E. Errado

Com relação aos fundamentos de comunicação de dados, julgue os itens a seguir.

Entre as funções típicas de um DCE (data circuitterminating equipment), encontram-se a de codificar informação e a de modular sinais digitais, adequando esses sinais às condições do meio de transmissão.

• C. Certo
• E. Errado

Acerca de circuitos inversores lógicos e do circuito inversor ilustrado na figura acima, que utiliza um par de chaves complementares, em que a chave levantadora (pull-up) conecta o nó de saída a VDD e a chave abaixadora (pull-down) conecta o nó de saída ao terra, julgue os itens seguintes.

A tecnologia CMOS é dominante no processo de integração dos atuais circuitos digitais, sendo o circuito da figura um inversor CMOS básico com dois transistores, do tipo MOSFET.

• C. Certo
• E. Errado

Com relação aos fundamentos de comunicação de dados, julgue os itens a seguir.

Em uma comunicação do tipo full duplex, a transmissão dos dados é feita em ambos os sentidos, porém em momentos diferentes.

• C. Certo
• E. Errado

Acerca de circuitos inversores lógicos e do circuito inversor ilustrado na figura acima, que utiliza um par de chaves complementares, em que a chave levantadora (pull-up) conecta o nó de saída a VDD e a chave abaixadora (pull-down) conecta o nó de saída ao terra, julgue os itens seguintes.

Uma limitação do inversor CMOS básico é a presença constante de uma tensão residual na saída.

• C. Certo
• E. Errado

Acerca de circuitos inversores lógicos e do circuito inversor ilustrado na figura acima, que utiliza um par de chaves complementares, em que a chave levantadora (pull-up) conecta o nó de saída a VDD e a chave abaixadora (pull-down) conecta o nó de saída ao terra, julgue os itens seguintes.

Independentemente da tecnologia de fabricação empregada em circuitos integrados digitais, o elemento básico em projeto de circuitos integrados digitais é o inversor lógico.

• C. Certo
• E. Errado

Acerca de circuitos inversores lógicos e do circuito inversor ilustrado na figura acima, que utiliza um par de chaves complementares, em que a chave levantadora (pull-up) conecta o nó de saída a VDD e a chave abaixadora (pull-down) conecta o nó de saída ao terra, julgue os itens seguintes.

Desprezando-se a dissipação associada à corrente de fuga, a dissipação de potência estática do inversor de chaves complementares CMOS é zero.

• C. Certo
• E. Errado

Em relação às técnicas de comutação de pacotes, considere:

I. Os pacotes são individualmente encaminhados entre nós da rede através de ligações de dados tipicamente partilhadas por outros nós.

II. A comutação de pacotes tem como características marcantes a otimização da largura de banda da rede, a minimização da latência e o aumento da robustez da comunicação.

III. A qualidade de transmissão na comutação de pacotes é assegurada pela alocação de uma fração fixa da capacidade do link para o estabelecimento de uma ligação virtual, exclusiva, entre ambos os nós, o que minimiza e até elimina a ocorrência de ruídos na comunicação.

IV. A natureza contínua que caracteriza a comunicação de dados é um fator determinante para o emprego da técnica de comutação de pacotes, em função de sua ineficácia no tráfego de rajadas.

É correto o que consta APENAS em

• A.

  III e IV.

• B.

  II, III e IV.

• C.

  I e IV.

• D.

  I, II e III.

• E.

  I e II.

No que toca à norma EIA/TIA 568, considere:

I. O subsistema Sala de Equipamentos é considerado distinto do subsistema Armário de Telecomunicações devido à natureza ou à complexidade dos equipamentos que contêm. Qualquer uma ou todas as funções de um Armário de Telecomunicações podem ser atendidas por uma Sala de Equipamentos.

II. São requisitos definidos pelo subsistema de Cabeação Backbone: a topologia em estrela, a limitação a dois níveis hierárquicos de conectores de cruzamento (cross-connect) e 20 metros de comprimento máximo para os cabos que unem os cross-connect.

III. Para os cabos UTP de 100 Ohms e STP de 150 Ohms, o alcance da cabeação depende da aplicação, sendo que, em UTP, categoria 5, a distância de 90 metros para dados é aplicada para largura de banda de 20 a 100 MHz.

É correto o que consta em

• A.

  I, apenas.

• B.

  I e II, apenas.

• C.

  II e III, apenas.

• D.

  I, II e III.

• E.

  III, apenas.

Com relação às redes de computadores, julgue os itens seguintes

De uma forma geral, a principal diferença entre redes comutadas por circuito e por pacotes é o uso da largura de banda. No último caso, a largura de banda é alocada antes e garantida durante a transmissão, ao passo que, no outro caso, a reserva e liberação de banda ocorre dinamicamente.

• C. Certo
• E. Errado
