Questões sobre UML

Julgue os itens a seguir acerca de UML. Para criar o diagrama de sequência, utilizam-se os diagramas de caso de uso de mesmo nome e o diagrama de classes a fim de se determinar quais objetos estarão envolvidos no processo.

• C. Certo
• E. Errado

UML é uma linguagem visual para modelagem de sistemas orientados a objeto. Considere o diagrama UML:

As lacunas I, II, III e IV são, correta e respectivamente, preenchidas em:

• A. sequência − um método − na classe − objetos e atores.
• B. atividades − um procedimento − no método − classes e objetos.
• C. objetos − uma mensagem − no método − objetos e métodos.
• D. sequência − um método − no método construtor − classes e métodos.
• E. atividades − uma classe − na superclasse − objetos e atores.

Qual diagrama de estados UML não possui erros sintáticos nem erros semânticos?

• A.
• B.
• C.
• D.
• E.

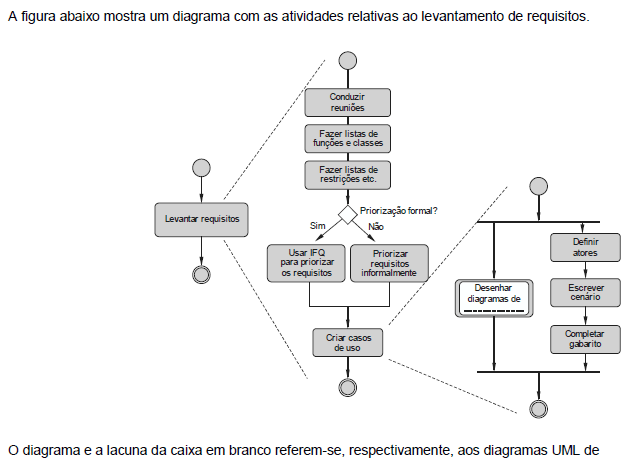

• A. Componentes e Atividade.
• B. Atividade e Casos de Uso.
• C. Fluxo de Dados e Atividade.
• D. Sequência e Casos de Uso.
• E. Requisitos e Classes.

Na Análise Essencial, qual artefato deve servir de base para a produção de um diagrama de transição de estados relativo a um determinado DFD?

• A. Diagrama de contexto
• B. Diagrama de entidade-relacionamento
• C. Diagrama de sequência
• D. Lista de eventos
• E. DFD estendido

Considere as seguintes regras, que devem ser observadas por um sistema de informação:

1. Um carnê possui muitos boletos de pagamento.

2. Cada boleto pode ter sido pago ou não. Caso ele tenha sido pago, é necessário que se conheça o banco em que o pagamento foi realizado.

3. Um boleto é parte integrante de apenas um carnê, que, por sua vez, é composto por ao menos um boleto.

4. Caso um carnê seja excluído do sistema, todos os boletos que o compõem também deverão ser excluídos.

Qual diagrama de classes UML representa adequadamente as regras descritas acima?

• A.
• B.
• C.
• D.
• E.

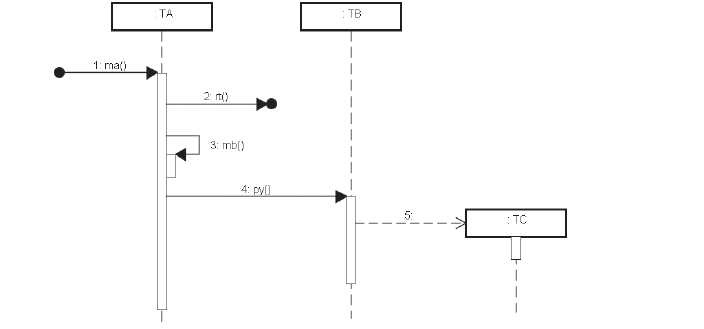

Seja o seguinte diagrama de sequência UML:

Qual mensagem é do tipo lost message?

• A. 1
• B. 2
• C. 3
• D. 4
• E. 5

• A. terminador e exibição.
• B. terminador e processo.
• C. processo e exibição.
• D. decisão e exibição.
• E. decisão e processo.

Assinale a alternativa CORRETA que apresenta qual diagrama UML está representado na figura abaixo.

• A. Diagrama de sequência.
• B. Diagrama de entidades.
• C. Diagrama de estado.
• D. Diagrama de relacionamento.

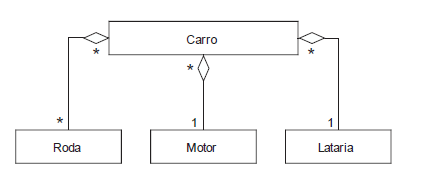

Considere a imagem abaixo:

Na UML 2.0, o conceito de modelagem de classes que pode ser observado na imagem é

• A. Herança.
• B. Propagação.
• C. Agregação.
• D. Composição.
• E. Associação Simples.
