Sobre restrições de generalização/especialização em modelagem de dados relacional, considere as seguintes afirmativas:

1. Numa restrição de sobreposição, uma entidade de uma superclasse deve ser membro, no máximo, de uma única subclasse.

2. Numa restrição de disjunção, uma entidade de uma superclasse pode ser membro de mais do que uma subclasse.

3. Numa restrição de completude total, cada entidade de uma subclasse deve ser membro de alguma especialização.

4. Restrições de disjunção e de completude são independentes.

Assinale a alternativa correta.

• A. Somente as afirmativas 1 e 2 são verdadeiras.
• B. Somente as afirmativas 2 e 4 são verdadeiras.
• C. Somente as afirmativas 2, 3 e 4 são verdadeiras.
• D. Somente as afirmativas 3 e 4 são verdadeiras.
• E. Somente as afirmativas 1, 2 e 3 são verdadeiras.

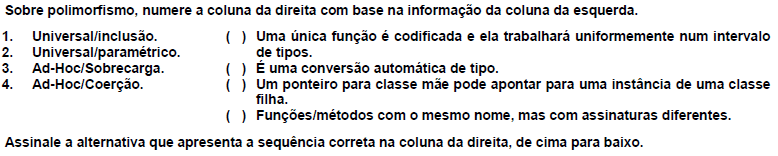

• A. 1 – 3 – 4 – 2.
• B. 2 – 1 – 3 – 4.
• C. 2 – 4 – 1 – 3.
• D. 3 – 1 – 4 – 2.
• E. 3 – 2 – 4 – 1.

Na análise orientada a objetos, “um conceito, uma abstração, algo com limites nítidos e significado em relação à realidade estudada” refere-se a:

• A. Abstração de dados.
• B. Atributo de ligação.
• C. Classe.
• D. Persistência de objeto.
• E. Objeto.

Na análise orientada a objetos, assinale a alternativa correta sobre composição:

• A. É uma relação do tipo “todo/parte” ou “possui um”, na qual uma classe representa um objeto grande que é composto por objetos menores com tempo de vida independente da classe.
• B. É uma relação entre uma interface e a classe que a implementa.
• C. Determina que o objeto parte pode pertencer a somente um todo e as partes devem viver e morrer com o todo.
• D. É a capacidade de dois ou mais objetos responderem à mesma mensagem, cada um a seu próprio modo.
• E. Permite compartilhar uma estrutura comum entre várias subclasses similares sem redundância.

A respeito de diagrama de atividades, em UML 2.2, “uma unidade básica existente para a especificação de um comportamento que venha a representar alguma transformação ou processamento na modelagem de um sistema” define:

• A. Ação.
• B. Atividade.
• C. Fluxo de controle.
• D. Fluxo de objeto.
• E. Nó de objeto.

É/são resultado(s) da fase de concepção (inception), em RUP:

• A. os requisitos de compreensão, como evidenciado pela fidelidade dos principais casos de uso.
• B. a credibilidade das estimativas de custo/programação, prioridades, riscos e processo de desenvolvimento.
• C. uma descrição de arquitetura de software.
• D. um documento de visão: uma visão geral dos requisitos do núcleo do projeto, das principais características e principais restrições.
• E. o manual do usuário.

Segundo Chris Gane, são elementos de um diagrama de fluxo de dados, em metodologia de análise estruturada:

• A. Ator, cenário principal, cenários alternativos, associações, generalizações.
• B. Entidade externa, processo, fluxo e depósito de dados.
• C. Estrutura de dados, elemento de dados, processos, depósitos de dados.
• D. Origem, processo, decisão, classificação, destino.
• E. Ator, processo, tabelas, relações, fluxos.

Com relação aos recursos do Autocad, assinale a alternativa correta.

• A. É possível converter um desenho de polegadas para centímetros, a partir da opção “CENTIMETERS TO INCHES” do menu “MODIFY”.
• B. O recurso “PAN” altera o tamanho do desenho.
• C. Uma das formas de criar um novo desenho é a partir da opção “DRAW” do menu “NEW”.
• D. É possível salvar as configurações de visualização atuais a partir da opção “NAMED VIEWS” do menu “VIEW”.
• E. O comando que possibilita a quebra ou eliminação de parte de uma entidade é o “MIRROR”.

Assinale V(verdadeiro) ou F(falso). São componentes do modelo ambiental, em análise essencial:

( ) Declaração de objetivos.

( ) Lista de eventos.

( ) DFD particionado.

( ) Diagrama de contexto.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A. F – F – F – V.
• B. F – V – V – F.
• C. V – F – V – V.
• D. V – V – F – F.
• E. F – F – V – F.

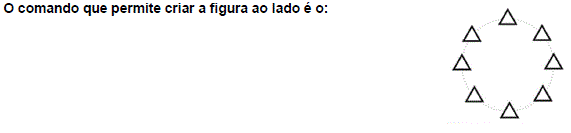

• A. COPY.
• B. OFFSET.
• C. FILLET.
• D. POLAR ARRAY.
• E. CHANFER.
