Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 0000

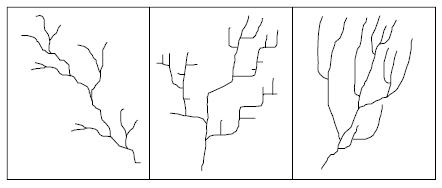

Considerado a seqüência de padrões básicos de drenagem apresentados a seguir, temos:

• A.

  dendrítico, treliça, paralelo

• B.

  retangular, paralelo, dendrítico

• C.

  treliça, paralelo, dendrítico

• D.

  dendrítico, retangular, paralelo

A superfície topográfica pode ser considerada como um conjunto de elementos em que o mais simples é a vertente, que pode ser classificada em plana, convexa e côncava. Considerando a relação entre as curvas de nível e a forma da vertente, está CORRETA a seguinte seqüência:

• A.

  1, 2, 3

• B.

  1, 3, 2

• C.

  2, 1, 3

• D.

  3, 1, 2

A automatização da representação do relevo de um determinado local denomina- se M.D.T (modelo digital de terreno). A geração desse modelo pode ser desenvolvida através de equações analíticas (superfícies) ou representações matriciais (rede ou grade de pontos). Os modelos que utilizam grades de pontos podem ser classificados como:

• A.

  grades irregulares, grades triangulares

• B.

  grades regulares, grades irregulares

• C.

  grades regulares, grades triangulares

• D.

  grades irregulares, grades quadrangulares

Os equipamentos de projeção ótico-mecânica podem ser usados para criar um modelo tridimensional do terreno. Para que seja possível observar o estereomodelo através do equipamento, são necessários os seguintes ajustamentos, EXCETO:

• A.

  orientação interna

• B.

  orientação externa

• C.

  orientação relativa

• D. orientação absoluta

Assinale o método que NÃO faz parte do sistema de triangulação radial gráfico:

• A.

  método dos moldes transparentes

• B.

  método dos moldes fissurados

• C.

  método dos moldes metálicos

• D.

  método dos moldes invertidos

Muitas vezes temos necessidade de estudar áreas desprovidas de informações suficientemente precisas com escala adequada. Nesse caso, as fotografias aéreas são de grande utilidade na confecção dos mapas. Considerando as operações necessárias para a confecção de um mapa a partir de fotografias aéreas, assinale a opção INCORRETA:

• A.

  eliminação dos deslocamentos da imagem devido ao relevo

• B.

  compensação da escala geral de cada foto em relação à escala real do mapa

• C.

  manutenção dos deslocamentos das imagens devido à inclinação

• D.

  determinação da orientação real das imagens de cada foto em relação às imagens das outras fotos e de todo o conjunto em relação ao norte

A determinação de alturas, baseado em fotografias aéreas, pode ser executada de três formas diferentes. Aponte a forma INCORRETA:

• A.

  determinação da altura devido ao deslocamento dos objetos

• B.

  usa da barra de paralaxe

• C.

  método das sombras

• D.

  medidas indiretas de distâncias

O deslocamento exagerado de objetos altos, situados nos bordos de fotografias aéreas verticais, muitas vezes permite a obtenção de medidas de altura de objetos, através de uma única fotografia. Para que se possa fazer uso desse princípio, deve-se observar as seguintes características, EXCETO:

• A.

  O grau de deslocamento da imagem deve ser mínimo.

• B.

  O topo e a base do objeto precisam ser claramente visíveis.

• C.

  A altitude de vôo acima da base do objeto deve ser determinada com precisão

• D.

  Deve-se admitir que o ponto principal seja coincidente com o ponto Nadir.

Quanto à geometria básica das fotografias aéreas, qual das seguintes definições está INCORRETA?

• A.

  Distância focal é a distância perpendicular do ponto nodal interior até o plano da fotografia.

• B.

  Ponto principal é o ponto onde são gravados os dados da fotografia.

• C.

  Estação de exposição é a posição da tomada da fotografia.

• D.

  Tilt é o ângulo formado entre o eixo ótico da objetiva e a linha de prumo.

Um avião equipado com uma máquina fotográfica aérea, com distância focal igual a 30 cm, está fotografando a Terra a uma altura de 4320 m acima do solo. Qual é a escala da fotografia?

• A.

  S = 7200

• B.

  S = 2592

• C.

  S = 14400

• D.

  S = 1296
