Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2004

Um técnico, ao realizar um ensaio de tração conforme norma ABNT NBR 6152, do aço 1020, utilizando um corpo de prova (CP1), com diâmetro inicial médio de 10 mm, comprimento útil inicial de 50 mm, área da secção transversal inicial de 78,54 mm2, e uma máquina universal de ensaio, obteve os seguintes resultados.

Considerando a situação descrita, a tabela acima e, para fins de cálculo, 1 kgf = 10 N e 1 MPa = 10 kgf/cm2, julgue os itens subseqüentes.

A força necessária para se atingir o limite de resistência foi de aproximadamente 42.987 N.

• C. Certo
• E. Errado

Considerando que, para realizar medições em suas instalações eletromecânicas, um técnico de manutenção tenha à sua disposição os seguintes instrumentos de medição: manômetro de Bourdon, manômetro de peso morto, barômetro, anemômetro de fio quente, termopar, multímetro digital, megôhmetro e extensômetros (strain gage), julgue os itens a seguir.

Para realizar a medição da pressão atmosférica, o técnico deverá utilizar o anemômetro de fio quente, pelo fato de este ser um instrumento de grande precisão e fácil de ser utilizado.

• C. Certo
• E. Errado

Considerando que, para realizar medições em suas instalações eletromecânicas, um técnico de manutenção tenha à sua disposição os seguintes instrumentos de medição: manômetro de Bourdon, manômetro de peso morto, barômetro, anemômetro de fio quente, termopar, multímetro digital, megôhmetro e extensômetros (strain gage), julgue os itens a seguir.

Para efetuar calibrações estáticas de instrumentos de medição de pressão, o técnico poderá recorrer ao manômetro de peso morto com pesos calibrados.

• C. Certo
• E. Errado

Considerando que, para realizar medições em suas instalações eletromecânicas, um técnico de manutenção tenha à sua disposição os seguintes instrumentos de medição: manômetro de Bourdon, manômetro de peso morto, barômetro, anemômetro de fio quente, termopar, multímetro digital, megôhmetro e extensômetros (strain gage), julgue os itens a seguir.

Para medir temperatura, o técnico poderá utilizar o termopar.

• C. Certo
• E. Errado

Considerando que, para realizar medições em suas instalações eletromecânicas, um técnico de manutenção tenha à sua disposição os seguintes instrumentos de medição: manômetro de Bourdon, manômetro de peso morto, barômetro, anemômetro de fio quente, termopar, multímetro digital, megôhmetro e extensômetros (strain gage), julgue os itens a seguir.

Para medir a resistência de isolação das instalações elétricas, dos motores e dos transformadores, o técnico deverá utilizar o megôhmetro.

• C. Certo
• E. Errado

Considerando que, para realizar medições em suas instalações eletromecânicas, um técnico de manutenção tenha à sua disposição os seguintes instrumentos de medição: manômetro de Bourdon, manômetro de peso morto, barômetro, anemômetro de fio quente, termopar, multímetro digital, megôhmetro e extensômetros (strain gage), julgue os itens a seguir.

O multímetro digital é um instrumento dotado de múltiplas funções e, com ele, o técnico poderá medir diretamente nível de ruído, diferenças de temperatura, tensão e corrente elétrica.

• C. Certo
• E. Errado

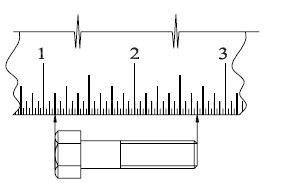

Um dos parafusos de uma tubulação flangeada está ilustrado no desenho acima. Uma régua graduada foi utilizada para fazer uma medição do comprimento do parafuso. As medidas indicadas na régua estão gravadas no sistema inglês (polegadas e frações). Nesse contexto, julgue os itens que se seguem.

O comprimento do parafuso é de 1 ½".

• C. Certo
• E. Errado

Um dos parafusos de uma tubulação flangeada está ilustrado no desenho acima. Uma régua graduada foi utilizada para fazer uma medição do comprimento do parafuso. As medidas indicadas na régua estão gravadas no sistema inglês (polegadas e frações). Nesse contexto, julgue os itens que se seguem.

A menor divisão dessa régua graduada é de 1/32".

• C. Certo
• E. Errado

Uma carga de tubos foi recebida por um almoxarifado de uma usina. Para o controle dimensional das paredes dos tubos, foi utilizado o tipo de paquímetro mostrado acima. Nessa situação, com relação à construção, ao valor da medição, aos vários componentes e à conservação desse instrumento, julgue os itens seguintes.

O valor da espessura do tubo, nessa medição, é de 17,24 mm.

• C. Certo
• E. Errado

Uma carga de tubos foi recebida por um almoxarifado de uma usina. Para o controle dimensional das paredes dos tubos, foi utilizado o tipo de paquímetro mostrado acima. Nessa situação, com relação à construção, ao valor da medição, aos vários componentes e à conservação desse instrumento, julgue os itens seguintes.

O componente da legenda I é o batente, com formato circunferencial para facilitar as medições em superfícies curvas.

• C. Certo
• E. Errado
