Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2004

Julgue os itens subseqüentes, relativos à figura acima, que representa a planta baixa de um escritório com sua respectiva instalação elétrica, alimentada com tensão entre fases igual a 220 V e desenhada com a simbologia prevista pela ABNT.

Quatro interruptores comandam os quatro pontos de luz no teto, de iluminação incandescente.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, relativos à figura acima, que representa a planta baixa de um escritório com sua respectiva instalação elétrica, alimentada com tensão entre fases igual a 220 V e desenhada com a simbologia prevista pela ABNT.

Todas as tomadas possuem tensão de 220 V.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, relativos à figura acima, que representa a planta baixa de um escritório com sua respectiva instalação elétrica, alimentada com tensão entre fases igual a 220 V e desenhada com a simbologia prevista pela ABNT.

Considere que o condutor fase do circuito 1 tenha sofrido fusão no meio do eletroduto que liga os pontos de luz "b" e "d". Nesse caso, a reparação do defeito poderia ser feita da seguinte forma: eliminação do trecho do condutor compreendido entre o ponto do defeito e o ponto de luz "d"; emenda, ao condutor antigo, de um condutor de comprimento e seção transversal adequados; enfiação dos dois condutores emendados no eletroduto, de modo a estabelecer a conexão com o ponto de luz "d".

• C. Certo
• E. Errado

Julgue o item que se segue, relativo a técnicas de instalações elétricas.

As figuras I, II, III e IV a seguir, reproduzidas de Hélio Creder, Manual do instalador eletricista, Rio de Janeiro: LTC, 1995, p. 132-5, mostram, nessa ordem, uma seqüência correta para se emendarem condutores em derivação.

• C. Certo
• E. Errado

Com relação a iluminação, julgue os itens que se seguem.

Uma lâmpada incandescente de 60 W pode ser substituída por uma lâmpada PL que produza a mesma iluminância com consumo de energia elétrica consideravelmente menor e durabilidade maior.

• C. Certo
• E. Errado

Com relação a iluminação, julgue os itens que se seguem.

Uma lâmpada PL é um tipo de lâmpada fluorescente que pode ser instalada no mesmo ponto onde se instalaria uma lâmpada incandescente, sem nenhum tipo de acessório.

• C. Certo
• E. Errado

Com relação a iluminação, julgue os itens que se seguem.

A figura abaixo mostra o esquema de ligação de uma lâmpada fluorescente tubular com o uso de um reator eletrônico simples.

• C. Certo
• E. Errado

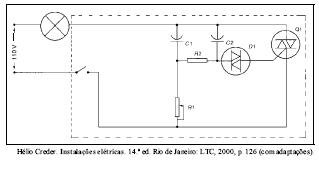

Com relação ao circuito eletrônico mostrado na figura acima, julgue os itens seguintes.

O circuito mostrado pode ser de um dimmer que controla uma lâmpada incandescente. O nível de intensidade da luz da lâmpada é controlado pela variação da resistência do reostato R1.

• C. Certo
• E. Errado

Com relação ao circuito eletrônico mostrado na figura acima, julgue os itens seguintes.

O circuito utiliza um resistor de resistência fixa, dois capacitores, um diodo e um transistor, sendo que o diodo controla o instante do disparo do transistor.

• C. Certo
• E. Errado

Os profissionais que operam o sistema PABX em uma empresa são responsáveis pela coordenação do tráfego de comunicação dessa empresa. Com relação ao comportamento esperado desses profissionais, julgue os itens subseqüentes.

Um operador de PABX deve responder a quaisquer perguntas, independentemente do tempo necessário para concluir as respostas.

• C. Certo
• E. Errado
