Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2008

Com relação ao emprego de simbologia, julgue os itens seguintes.

O símbolo apresentado a seguir denota um atuador do tipo cilindro de dupla ação.

• C. Certo
• E. Errado

Com relação ao emprego de simbologia, julgue os itens seguintes.

A figura apresentada a seguir é utilizada como símbolo de linha de instrumentação com sinal pneumático.

• C. Certo
• E. Errado

Com relação ao emprego de simbologia, julgue os itens seguintes.

O símbolo de um motor é corretamente representado pela figura a seguir.

• C. Certo
• E. Errado

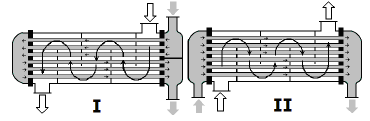

Considerando as duas configurações de um trocador de calor do tipo casco/tubo mostradas nas figuras acima, julgue os itens seguintes.

O trocador I é do tipo passe simples no tubo.

• C. Certo
• E. Errado

Considerando as duas configurações de um trocador de calor do tipo casco/tubo mostradas nas figuras acima, julgue os itens seguintes.

O trocador II, do tipo contracorrente, é mais eficiente que o trocador I.

• C. Certo
• E. Errado

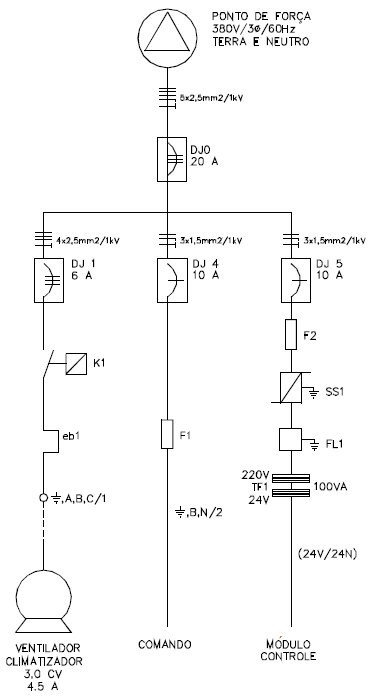

Com relação ao esquema mostrado acima, julgue os itens a seguir.

A figura corresponde a um esquema unifilar de força.

• C. Certo
• E. Errado

Com relação ao esquema mostrado acima, julgue os itens a seguir.

Todos os disjuntores empregados são trifásicos.

• C. Certo
• E. Errado

Considere que, em uma instalação, tenha sido observado que uma bomba centrífuga normal deixa gradativamente de puxar água após a partida. Esse problema pode ter sido causado por

entrada de ar em algum ponto da tubulação de sucção.

• C. Certo
• E. Errado

Considere que, em uma instalação, tenha sido observado que uma bomba centrífuga normal deixa gradativamente de puxar água após a partida. Esse problema pode ter sido causado por

ligação incorreta do motor da bomba.

• C. Certo
• E. Errado

Válvulas são acessórios destinados a controlar o fluxo em tubulações. Acerca do emprego de válvulas, julgue os itens a seguir.

As válvulas de gaveta ou registro, como a apresentada na figura a seguir, quando destinadas a água, são classificadas como válvulas de bloqueio, pois, normalmente, devem funcionar completamente abertas ou completamente fechadas, embora, em algumas situações — como aquelas em que se pretenda reduzir a descarga alterando o ponto de funcionamento de uma bomba —, possam ser utilizadas com abertura parcial, de modo a criarem a perda de carga necessária para se conseguir determinada vazão.

• C. Certo
• E. Errado
