Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2010

O CAM – COMPUTER AIDED MANUFACTURING é definido como o uso do computador na administração da manufatura, onde são realizadas as seguintes atividades, EXCETO:

• A.

  planejamento do processo, com a sequência de operações e as máquinas que deverão ser utilizadas para a fabricação do produto e de seus componentes.

• B.

  estimativa de custo total, considerando material e produção, de um novo produto a ser fabricado.

• C.

  operação do computador no modo "on-line", de forma a fornecer informações para o gerenciamento e planejamento efetivo das atividades de produção.

• D.

  geração de um programa para ser fornecido ao computador da máquina ferramenta de comando numérico que usinará a peça.

• E.

  estudo de tempos de produção envolvidos na fabricação da peça.

Uma característica importante do CAD é poder ser integrado a outros sistemas. Nesse contexto analise as afirmativas abaixo.

I. Um modelo construído no CAD pode ser transferido para o CAE a fim de simular o seu comportamento mecânico e ou elétrico.

II. Permite uma simulação dinâmica como no funcionamento de um motor, por exemplo, onde o funcionamento real das peças pode ser observado e avaliado.

III. O modelo produzido no CAD pode ser transferido para o CAM para que seja simulada e programada a sua usinagem em máquinas CNC.

Está correto o que se afirma APENAS em:

• A.

  I e III.

• B.

  II e III.

• C.

  I.

• D.

  II.

• E.

  III.

Sobre um modelo tridimensional, pode-se afirmar que

• A.

  corpos formados essencialmente por "cascas" requerem, necessariamente, a constituição do seu interior sólido e da superfície com uma espessura determinada.

• B.

  uma imagem em perspectiva é um exemplo de modelo tridimensional.

• C.

  simula, de forma real, uma peça virtual ou real, independentemente da sua concepção.

• D.

  necessita, necessariamente, de duas coordenadas (X e Y) para representar uma peça no espaço planificado.

• E.

  simula uma terceira dimensão, permitindo-nos girar o objeto e visualizá-lo de diferentes formas.

Considere a figura.

O modelo tridimensional apresentado é chamado de modelo

• A.

  de sólido.

• B.

  de superfície.

• C.

  wireframe.

• D.

  de geometria.

• E.

  multiconectado.

A pesquisa tecnológica tem sido aplicado no desenvolvimento de novos materiais e ou de novas opções de materiais já existentes como forma de obter novos produtos. Nesta linha, metais pigmentados distintamente são obtidos, sem a utilização de tintas e sem alteração da estrutura molecular, por meio do processo de

• A.

  aquecimento acima da zona de transformação, seguida de resfriamento ultralento em banho de sais pigmentados.

• B.

  aplicação de pulsos de laser muito curtos e de alta energia, criando nanoestruturas e microestruturas.

• C.

  decomposição molecular ultrafina, em fornos de camadas esfoliantes estáticas com abrasivos sintéticos.

• D.

  microssedimentação molecular de metal de adição em superfícies extrapolidas por esferas de vidro.

• E.

  hidrojateamento de polímeros em etapas alternadas de pressão, com polimento sucessivo em banho de líquido penetrante.

Do ponto de vista da correta execução de um croqui, onde são aplicados os conceitos de luz e sombra, dentre os modelos apresentados e numerados de I a IV, estão corretos os que se apresentam em

• A.

  IV.

• B.

  I e II.

• C.

  II e III.

• D.

  III e IV.

• E.

  I, II e IV.

Sobre os principais tipos de prototipagem rápida existentes no mercado mundial, analise:

I. Método que constrói modelos tridimensionais a partir de polímeros líquidos sensíveis à luz, que se solidificam quando expostos à radiação ultravioleta. O modelo é construído sobre uma plataforma situada imediatamente abaixo da superfície de um banho líquido de resina epóxi ou acrílica.

II. Técnica que usa um raio de laser para fundir, de forma seletiva, materiais pulverulentos, tais como náilon, elastômeros e metais, num objeto sólido. As peças são construídas sobre uma plataforma, a qual está imediatamente abaixo da superfície de um recipiente preenchido com o pó fusível por calor.

III. Filamentos de resina termoplástica aquecida são extrudados a partir de uma matriz em forma de ponta que se move num plano X − Y. Da mesma maneira que um confeiteiro enfeita um bolo usando um saco de confeitar, a matriz de extrusão controlada deposita filetes de material muito finos sobre a plataforma de construção, formando a primeira camada do componente.

IV. Os protótipos são construídos sobre uma plataforma situada num recipiente preenchido com material pulverulento. Um cabeçote de impressão por jato de tinta "imprime" seletivamente um agente ligante que funde e aglomera o pó nas áreas desejadas. O pó que continua solto permanece na plataforma para dar suporte ao protótipo que vai sendo formado.

As frases acima descrevem, respectivamente,

• A.

  sinterização seletiva a laser; modelagem por deposição de material fundido; impressão por jato de tinta; estereolitografia.

• B.

  estereolitografia; sinterização seletiva a laser; modelagem por deposição de material fundido; impressão por jato de tinta.

• C.

  cura sólida na base; impressão por jato de laser; esterioprototipagem; nucleação polimérica.

• D.

  envase por sobreposição; modelagem polimérica; modelagem por movimento bidimensional; impressão verticalizada.

• E.

  sinterização seletiva a laser; impressão por jato de laser; envase por sobreposição; modelagem polimérica.

Na execução de modelos e peças com fibra de vidro, é correto afirmar que

• A.

  a resina aplicada à fibra é misturada a um secante e a um retardador de pega, permitindo até duas horas de uso antes do início da cura.

• B.

  existem três formas de apresentação das fibras, que são os fios, as mantas e os tecidos.

• C.

  os melhores moldes para a fibra de vidro são aqueles feitos em madeira, cuja resina não permite a fixação da resina.

• D.

  após a modelagem da peça, pinta-se a face lisa retirada do molde com tintas epóxis.

• E.

  apesar da resistência mecânica da fibra de vidro, a mesma necessita de aplicação de produtos contra a ação de raios ultra-violetas, para evitar futuras rachaduras.

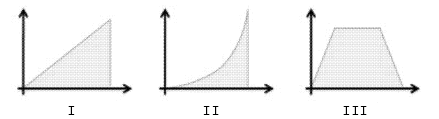

De acordo com os conceitos e técnicas de cálculo de juros simples e compostos, os gráficos de I a III representam, respectivamente,

• A.

  aplicação de juros simples, taxas de juros simples, capitalização monetária.

• B.

  taxas de juros simples, taxas de juros compostos, somatória de dividendos.

• C.

  aplicação de juros simples, aplicação de correções monetárias, capitalização monetária.

• D.

  somatória de juros simples, taxas de juros simples, somatória de dividendos.

• E.

  somatória de juros simples, somatória de juros compostos, totais de fluxos de entrada e saída.

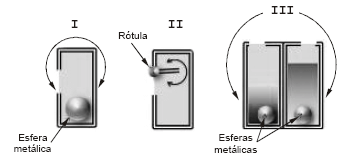

A física newtoniana é útil na criação de produtos simples e complexos. Sobre isso, veja as figuras abaixo, que representam dispositivos simples, com base em física newtoniana, capazes de realizar funções em produtos.

Todas as figuras representam invólucros fechados capazes de conter diferentes tipos de produtos, pulverulentos, líquidos ou outros. Os produtos I, II e III são adequados, respectivamente, para a produção de

• A.

  nível de gravidade; porta-moedas; registros de gaveta.

• B.

  encaixe reboque de carro; porta palitos de dentes; válvula de combustível de carro.

• C.

  trava de cinto de segurança; açucareiro; porta azeite ou vinagre.

• D.

  trava de cinto de segurança; porta palitos de dentes; registros de gaveta.

• E.

  nível de gravidade; válvula de combustível de carro; porta azeite ou vinagre.
