Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2011

• A.
• B.
• C.
• D.
• E.

• A.
• B.
• C.
• D.
• E.

• A.
• B.
• C.
• D.
• E.

As redes de campo são muito empregadas em nível de chão da fábrica. Diversos protocolos foram desenvolvidos para interligar os dispositivos de campo com os demais dispositivos. Nessa perspectiva, analise as afirmativas a seguir.

I - O protocolo Foundation Fieldbus tipo H1 possui uma taxa de transmissão de 31,25 kbits/s.

II - O protocolo HART utiliza meio físico RS485 para sua comunicação.

III - O protocolo Modbus RTU utiliza a forma serial de transmissão de dados.

IV - Mensagem do tipo broadcast é quando um dispositivo mestre envia requisições diretamente para um único dispositivo escravo.

São corretas APENAS as afirmativas

• A. I e II.
• B. I e III.
• C. I e IV.
• D. II e IV.
• E. II, III e IV.

O modelo TCP/IP de camadas tem como base o modelo OSI de sete camadas. Nessa perspectiva, analise as afirmativas a seguir.

I - A camada de aplicação é onde residem aplicações de redes e seus protocolos, tais como HTTP, FTP e SMTP.

II - Os protocolos de transporte da Internet, TCP e UDP, proveem serviços orientados para conexão a suas aplicações.

III - A camada de transporte da Internet transporta mensagens da camada de aplicação entre os lados do cliente e do servidor de uma aplicação.

IV - A camada de rede da Internet roteia um datagrama por meio de uma série de comutadores de pacotes entre a origem e o destino.

São corretas APENAS as afirmativas

• A. I e IV.
• B. II e III.
• C. III e IV.
• D. I, II e IV.
• E. I, III e IV.

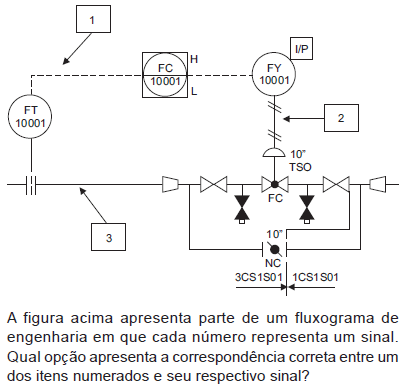

• A. 1 – Sinal binário pneumático.
• B. 1 – Sinal hidráulico.
• C. 2 – Sinal pneumático.
• D. 2 – Sinal binário elétrico.
• E. 3 – Sinal elétrico.

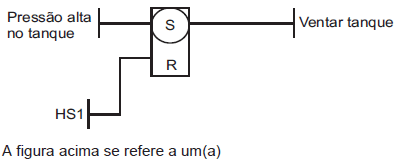

• A. Diagrama de malha.
• B. Diagrama de interligação.
• C. Diagrama lógico.
• D. Fluxograma de engenharia.
• E. Matriz causa e efeito.

Qual dos itens abaixo NÃO faz parte de um sistema supervisório?

• A. Estado operacional de um equipamento.
• B. Alarmes.
• C. Valores de variáveis de um processo.
• D. Programação do controlador lógico programável.
• E. Telas com gráficos de tendência.

Os sistemas supervisórios são confeccionados em forma de telas que correspondem ao processo. A esse respeito, afirma-se que

• A. o supervisório possibilita a operação de sistemas localmente, inviabilizando a comunicação com equipamentos de campo.
• B. o script é uma forma de programação em Ladder realizada dentro do sistema supervisório.
• C. uma forma de resguardar o sistema e o processo de falhas humanas é inserir usuários e grupos com senhas e níveis de acesso.
• D. um bargraf é a representação de uma variável de processo por meio de uma caixa de texto.
• E. as telas de registros históricos de tendência substituíram os antigos transmissores de campo.

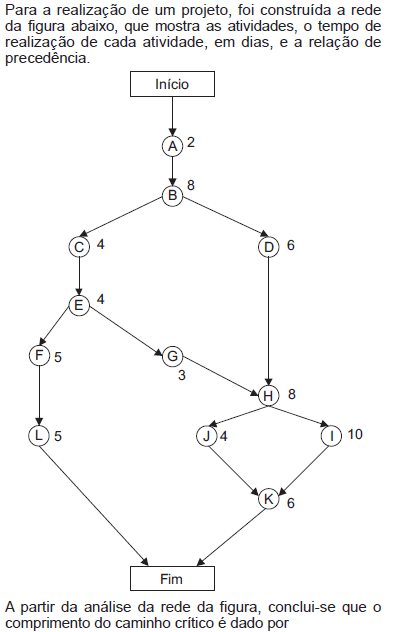

• A. 34 dias.
• B. 39 dias.
• C. 40 dias.
• D. 45 dias.
• E. 50 dias.
