Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2011

Uma das características da família de circuitos lógicos TTL é que, em geral,

• A. é construída utilizando transistores MOS-FET.
• B. possui maior imunidade ao ruído que a família C-MOS.
• C. dissipa menos potência que a família C-MOS.
• D. trabalha com uma tensão de alimentação de 10V.
• E. trabalha com uma tensão de alimentação de 5V e possui menor imunidade ao ruído que a família C-MOS.

Qual a tabela de função correta do FLIP-FLOP JK ?

• A.
• B.
• C.
• D.
• E.

• A.
• B.
• C.
• D.
• E.

Deseja-se medir a tensão em um resistor. Dentre as representações abaixo, a forma correta de ligar o voltímetro é dada por

• A.
• B.
• C.
• D.
• E.

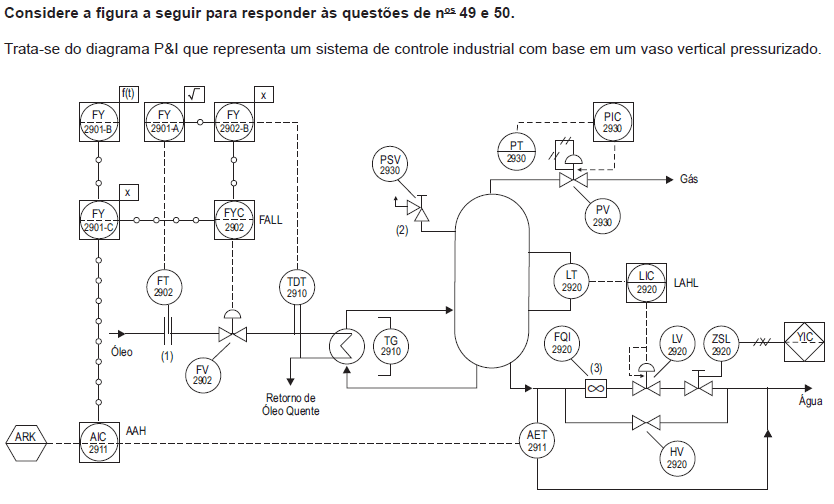

Examinando o diagrama, constata-se que os dispositivos 1, 2 e 3, correspondem, respectivamente, a

• A. placa de orifício com tomadas no flange ou canto, válvula manual de controle e medidor de vazão tipo sônico.
• B. bocal de vazão, válvula reguladora de pressão com tomada externa e tubo Pitot de média.
• C. placa de orifício com tomadas na vena contracta, válvula de segurança e alívio de pressão, medidor de vazão tipo deslocamento positivo.
• D. tubo Venturi, válvula de alívio piloto-operada e medidor de vazão tipo área variável.
• E. disco de ruptura por vácuo, válvula reguladora de pressão diferencial e medidor de vazão tipo magnético.

Dentre os instrumentos ou funções de sistema de controle abaixo, representados no diagrama, está INCORRETA a designação da(o)

• A. ZSL - chave de posição indicadora de nível baixo.
• B. PSV - válvula de segurança de pressão ou alívio.
• C. AIC - controlador indicador de análise.
• D. LAHL - alarme de nível muito baixo.
• E. FQI - indicador totalizador de vazão.

• A.
• B.
• C. i(t) = 5sen(wt - 30º )
• D. i(t)=5sen(wt+30º )
• E.

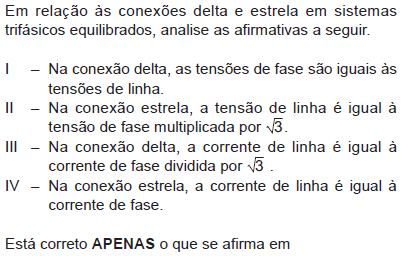

• A. I e III.
• B. II e IV.
• C. I, II e III.
• D. I, II e IV.
• E. II, III e IV.

O sistema de aterramento onde o condutor neutro e o condutor terra são combinados em um único condutor, em todo o sistema, é definido pela NBR 5410 como

• A. T-T.
• B. TN-C-S.
• C. I-T.
• D. TN-S.
• E. TN-C.

Observando os conceitos de luminotécnica e os equipamentos utilizados nos sistemas de iluminação industrial, analise as afirmativas abaixo.

I – A luz que uma lâmpada irradia, relacionada à superfície à qual incide, define uma grandeza luminotécnica, denominada Iluminamento ou Iluminância, que é expressa em Lúmen (Lm) e indica o fluxo luminoso de uma fonte de luz que incide sobre uma superfície situada a uma certa distância desta fonte.

II – Para o funcionamento das lâmpadas de vapor de sódio e vapor metálico, ambas de alta pressão, são necessários dois dispositivos: o reator e o ignitor. III – Duas das vantagens de se utilizarem os reatores eletrônicos, em vez dos eletromagnéticos, são a menor dimensão e o maior rendimento.

Está correto APENAS o que se afirma em

• A. I.
• B. II.
• C. I e II.
• D. II e III.
• E. I, II e III.
