Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2012

Os medidores de fluxo por deslocamento positivo não necessitam de fonte de alimentação para funcionar, mas precisam de que o fluido de trabalho seja limpo. Aquele que NÃO pertence a essa categoria é o medidor

• A. helicoidal
• B. de membrana rotativa
• C. de disco rotativo
• D. do tipo turbina
• E. de arrasto

Um técnico deve instalar um medidor diferencial de inserção para medir a vazão em um trecho de tubulação. Daquilo que estava disponível em seu almoxarifado, esse técnico deverá escolher um(a)

• A. tubo de Pitot Annubar
• B. tubo de Venturi Special Intake
• C. medidor a efeito Coriolis
• D. medidor do tipo turbina
• E. placa de orifício

O medidor de fluxo, por área variável, mais utilizado pelos técnicos é o(a)

• A. rotâmetro
• B. bocal
• C. tubo de Pitot
• D. tubo Venturi
• E. placa de orifício

O Teorema de Stevin tem aplicação direta sobre os principais medidores de pressão. Esse Teorema estabelece que a

• A. pressão dinâmica de um fluido em movimento em um fluido é diretamente proporcional ao quadrado da velocidade desse fluido.
• B. pressão pode ser medida indiretamente, dentro de um limite elástico, pela medição da deformação provocada sobre um corpo sólido.
• C. pressão exercida em qualquer ponto por um líquido em forma estática transmite-se em todas as direções e produz a mesma força em áreas iguais.
• D. diferença de pressão entre dois pontos de um fluido em repouso é igual ao produto do peso específico do fluido pela diferença de altura entre esses dois pontos.
• E. diferença de pressão medida entre dois pontos define a pressão diferencial.

O tempo de eco medido por um transdutor de nível por ultrassom, instalado na parte superior de um tanque fechado, foi de 0,005 segundos. Considerando que o tanque tem 4 metros de altura e que a velocidade do som é de 340 m/s, o nível medido no tanque, em metros, é de

• A. 0,85
• B. 1,15
• C. 1,70
• D. 2,30
• E. 3,15

Um técnico, ao executar um trabalho de campo, deve trocar um termopar danificado que está sendo utilizado na medição de temperatura de um tanque. Chegando ao local, ao retirar o termopar danificado, o técnico observa que as isolações dos condutores desse termopar são branco (+) e vermelho (−), sendo a capa da cor preta. Sabendo que esse termopar segue a codificação ANSI, o técnico substituiu o elemento defeituoso por outro de mesmo tipo, isto é, um termopar do tipo

• A. B
• B. J
• C. K
• D. S
• E. T

Os fluxogramas de processo devem conter diveresas representações. A esse respeito, considere as afirmações abaixo.

I - Os fluxogramas de processo devem apresentar as máquinas principais, com a indicação do fluido contido e do sentido do fluxo.

II - Os fluxogramas de processo devem apresentar as tubulações principais, com a indicação do fluido contido e do sentido do fluxo.

III - Os fluxogramas de processo devem apresentar as principais válvulas de bloqueio, regulagem, controle e segurança e alívio.

IV -Os fluxogramas de processo devem apresentar os equipamentos de caldeiraria principais, com a indicação das características básicas.

É correto o que se afirma em

• A. I, II e III, apenas.
• B. I, II e IV, apenas.
• C. I, III e IV, apenas.
• D. II, III e IV, apenas.
• E. I, II, III e IV.

Um técnico deseja medir a temperatura da parede externa de um trocador de calor, sem precisar estabelecer contato direto com a sua superfície. O instrumento adequado e de utilização simples para essa medição é o

• A. termopar tipo Y
• B. espectrômetro de radiação
• C. pirômetro de radiação
• D. indicador cromático
• E. sensor Pt 100

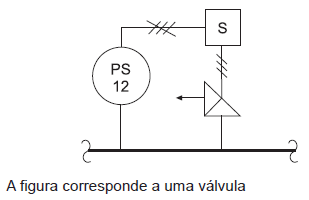

• A. controladora de vazão acionada por solenoide.
• B. autorreguladora de temperatura comandada por solenoide.
• C. solenoide atuada por chave manual, pilotando válvula de controle.
• D. de alívio ou segurança comandada por um solenoide.
• E. de dupla ação acionada por solenoide.

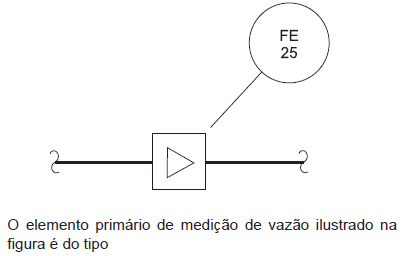

• A. bocal
• B. paleta
• C. vórtice
• D. vórtice
• E. deslocamento positivo
