Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2012

• A. 4,0
• B. 3,5
• C. 3,0
• D. 2,5
• E. 2,0

Os componentes básicos de um Controlador Lógico Programável (CLP) são: processador, unidade de memória, módulos de entrada e saída, dispositivo de programação e fonte de alimentação. Definem-se módulos de entrada e saída como o

• A. local de programas de lógica, sequenciamento e operações de entrada e saída.
• B. local de processamento que determina os sinais de saída apropriados, conforme os sinais de entrada.
• C. dispositivo de conexão a outros elementos externos.
• D. dispositivo de programação que pode ser desacoplado do CLP.
• E. dispositivo de entrada da energia apropriada ao funcionamento do CLP.

Em geral, um sistema de supervisão industrial é constituído de um conjunto de softwares para computadores, totalmente integrado e de comprovada eficiência em aplicações industriais e prediais. NÃO representa uma característica de um supervisório a(o)

• A. conexão em redes
• B. geração de relatório
• C. atuação automática no processo
• D. interface amigável com o operador
• E. acesso automático a bancos de dados

Em uma automação, os sensores são os elementos que permitem determinar as condições do sistema. Os encoderes são sensores com larga aplicação em automação, que têm como função a conversão da(o)

• A. variação de temperatura em pulsos elétricos
• B. detecção de proximidade de um campo magnético em sinal elétrico
• C. detecção de proximidade de material não ferroso em sinal elétrico
• D. deslocamento linear ou angular em um trem de pulsos elétricos
• E. sinal ultrassônico em informação de nível de líquidos em reservatórios

Um terminal de conexão montado atrás do painel é representado por

• A.
• B.
• C.
• D.
• E.

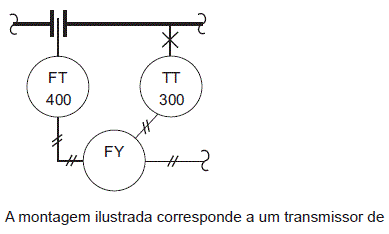

Um instrumento compartilhado, que atue como indicador e controlador de vazão, localizado em região acessível ao operador, pode ser representado por

• A.
• B.
• C.
• D.
• E.

• A. vazão
• B. temperatura
• C. vazão e temperatura
• D. vazão com compensação interna de temperatura
• E. vazão com compensação externa de temperatura

• A.
• B.
• C.
• D.
• E.

O desenho de peças, os esquemas elétricos e eletrônicos, entre outros, traduzem o pensamento do projetista através de símbolos e permitem a outro profissional, que conheça as normas de desenho e as simbologias, ler e interpretar o que cada elemento representado no desenho significa e qual sua função no esquema. Os softwares CAD (projeto auxiliado por computador), desde sua origem, vieram a substituir a forma como se executam os desenhos e os esquemas, eliminando o desenho a instrumento, agilizando o trabalho, exigindo menos espaços nos escritórios de projeto, tornando-se, assim, uma ferramenta essencial nos projetos. Um software CAD

• A. substitui o desenhista por profissional que conheça os comando do CAD.
• B. resolve, automaticamente, erros introduzidos no desenho.
• C. permite alterações e correções rápidas no desenho.
• D. elimina, totalmente, o desenho em papel.
• E. aumenta a exigência da habilidade de traço dos profissionais de desenho.

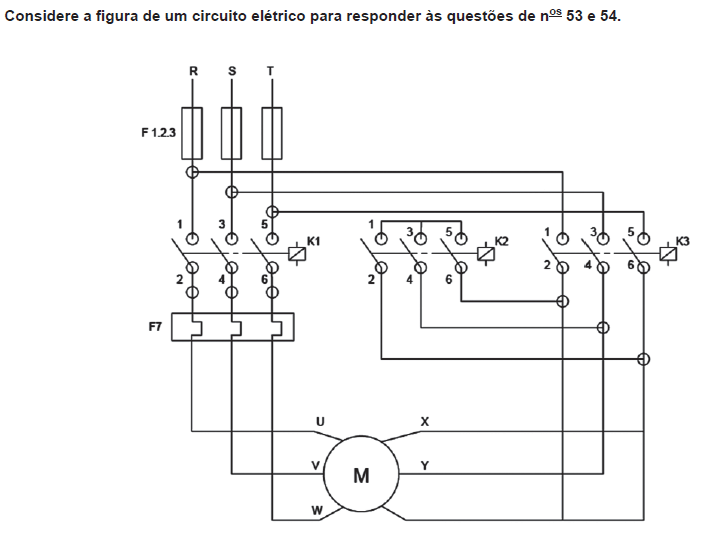

O elemento designado por F7 no esquema corresponde a um(a)

• A. fusível
• B. solenoide
• C. relé térmico
• D. chave contatora
• E. chave fim de curso
