Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2014

Deve-se providenciar um armário para armazenar desenhos realizados no formato A3, os quais serão dispostos na horizontal, sem dobrar. Dessa forma, a prateleira do armário deve ter as seguintes dimensões mínimas:

• A. 148 mm x 210 mm
• B. 210 mm x 297 mm
• C. 297 mm x 420 mm
• D. 420 mm x 594 mm
• E. 594 mm x 840 mm

Caso ocorra um trancamento do disco durante o corte de uma peça de madeira com uma serra circular, o procedimento mais adequado dentre os relacionados a seguir é:

• A. desligar a serra e usar uma cunha para abrir a fenda de corte e soltar o disco.
• B. comprimir a madeira na direção da serra, para que a pressão ajude a liberar o disco.
• C. aumentar a velocidade de rotação da serra, assim como a força a ser realizada com as mãos.
• D. continuar o serviço normalmente, porém apoiando a serra com a mão para guiar o corte.
• E. fazer movimentos bruscos verticais e horizontais com a serra, até que se desprenda da madeira.

Ao armazenar uma serra circular no armário de ferramentas, um funcionário esqueceu-se de limpá-la e lubrificá-la. Além disso, a serra estava um pouco úmida. Esse descuido pode contribuir para a ocorrência, na lâmina, de um processo de:

• A. decomposição.
• B. luxação.
• C. deslaminação.
• D. descalibração.
• E. oxidação.

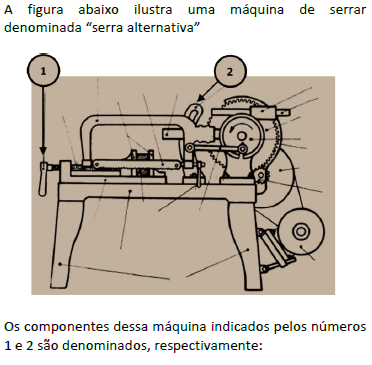

• A. manípulo da morsa / suporte do contrapeso.
• B. barramento / pinhão de transmissão.
• C. manípulo da morsa / suporte guia da corrediça.
• D. volante da biela / suporte do contrapeso.
• E. barramento / suporte guia da corrediça.

Sobre o AutoCAD 2007, analise as afirmativas.

I. Pode-se “ancorar” barras de ferramentas ao longo das bordas superior, inferior e laterais da tela ao AutoCAD, ou movê-las para qualquer lugar da tela.

II. Para acionar a região de linha de comandos basta combinar as teclas CTRL + F3.

III. O cursor de mira é o padrão utilizado na área gráfica do AutoCAD.

IV. UCS (Using Coordinate System) significa “Usando Coordenadas do Sistema”.

Está(ão) correta(s) apenas a(s) afirmativa(s)

• A. I.
• B. I e III.
• C. III e IV.
• D. I, II e III.
• E. I, II e IV.

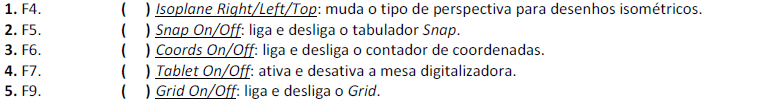

O AutoCAD 2007 apresenta algumas funções que podem ser acionadas com algumas teclas. Relacione as teclas de função aos respectivos comandos.

A sequência está correta em

• A. 5, 4, 3, 1, 2
• B. 3, 1, 5, 2, 4
• C. 4, 2, 1, 3, 5
• D. 2, 3, 4, 5, 1
• E. 1, 5, 2, 4, 3

O comando DSETTINGS permite ajustar funções que auxiliam na criação de desenhos, podendo ser acessado por atalho ou pelo Menu TOOLS
DRAFTING SETTINGS. Ao ser acionado, aparece uma caixa de diálogo com as seguintes opções: Snap and Grid; Polar Tracking; Object Snap e Dynamic Input. Sobre as opções da aba Object Snap, assinale a alternativa INCORRETA.

• A. Midpoint: atrai para o ponto médio de objetos.
• B. Node: atrai para o centro de um quadrado ou retângulo.
• C. Endpoint: atrai para o mais próximo ponto extremo de objetos.
• D. Quadrant: atrai para o quadrante mais próximo de um arco, círculo ou elipse.
• E. Nearest: atrai para o ponto do objeto que esteja mais próximo do ponto especificado.

O sistema de coordenadas-padrão usado pelo AutoCAD é o WCS (World Coordinate System), ou Sistema de Coordenadas Global. Relacione as coordenadas no AutoCAD às respectivas especificações.

A sequência está correta em

• A. 3, 4, 1, 2
• B. 4, 2, 3, 1
• C. 1, 3, 2, 4
• D. 2, 1, 4, 3
• E. 2, 4, 1, 3

O AutoCAD fornece diversas formas de apresentação de desenhos, possibilitando ampliar ou reduzir a área de desenho. O AutoCAD apresenta diversas opções de Zoom: Pan Realtime; Zoom Realtime; Flyout Zoom; Zoom Previous etc. Sobre as opções de menu do Pan Realtime, assinale a alternativa INCORRETA.

• A. Reset View: volta a vista anterior.
• B. Zoom Extents: visualiza todo o desenho na tela.
• C. Current Mode: mostra o modelo corrente – PAN.
• D. Named Views: abre uma lista com as vistas gravadas com o comando VIEW.
• E. Center: solicita um ponto, que será colocado no centro da tela, e um valor de altura, que será exatamente a altura da tela exibida.

Analise a figura representando alguns componentes da tela inicial do AutoCAD 2000.

Os 4 componentes mostrados na figura são, respectivamente, barras de

• A. desenho; título; propriedades; e, status
• B. status; título; ferramentas padrão; e, desenho.
• C. título; menus; ferramentas padrão; e, propriedades.
• D. título; desenho; propriedades; e, ferramentas padrão.
• E. desenho; menus; propriedades; e, ferramentas padrão.
