Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2015

Com base nas figuras de I a IV apresentadas e acerca do sistema internacional de unidades, julgue os itens que se seguem.

A indutância equivalente da figura II é maior que 2 mH.

• C. Certo
• E. Errado

Com base nas figuras de I a IV apresentadas e acerca do sistema internacional de unidades, julgue os itens que se seguem.

A indutância equivalente da figura III é maior que 3 H.

• C. Certo
• E. Errado

Com base nas figuras de I a IV apresentadas e acerca do sistema internacional de unidades, julgue os itens que se seguem.

Na figura IV, a indutância equivalente formada por L₂, L₃, L₄ e L₅ é superior a 3H.

• C. Certo
• E. Errado

Considerando as figuras de I a III apresentadas, julgue os próximos itens.

A capacitância equivalente do circuito da figura III é maior que 0,15 μF.

• C. Certo
• E. Errado

Considerando as figuras de I a III apresentadas, julgue os próximos itens.

A capacitância equivalente do circuito da figura I é maior que 0,25 μF.

• C. Certo
• E. Errado

Considerando as figuras de I a III apresentadas, julgue os próximos itens.

O circuito da figura II apresenta uma capacitância equivalente igual a 0,04 μF.

• C. Certo
• E. Errado

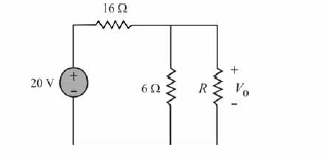

Com base no circuito ilustrado na figura e considerando todos os elementos ideais, julgue os itens subsequentes.

A resistência equivalente do circuito é menor que 16 Ω.

• C. Certo
• E. Errado

Com base no circuito ilustrado na figura e considerando todos os elementos ideais, julgue os itens subsequentes.

Caso V_o seja igual a 4 V, então o valor de R será igual a 12 Ω.

• C. Certo
• E. Errado

Três cargas resistivas, de 60 W cada, com tensão nominal de 220 V, foram interligadas de três maneiras, formando três circuitos: I) as três cargas estão ligadas em paralelo; II) as três cargas estão ligadas em série; III) duas cargas estão ligadas em paralelo e ligadas em série com a terceira carga.

Considerando que esses três circuitos foram alimentados por uma fonte ideal com a tensão nominal das cargas, julgue os itens a seguir.

A potência total do circuito II é menor que 60 W.

• C. Certo
• E. Errado

Três cargas resistivas, de 60 W cada, com tensão nominal de 220 V, foram interligadas de três maneiras, formando três circuitos: I) as três cargas estão ligadas em paralelo; II) as três cargas estão ligadas em série; III) duas cargas estão ligadas em paralelo e ligadas em série com a terceira carga.

Considerando que esses três circuitos foram alimentados por uma fonte ideal com a tensão nominal das cargas, julgue os itens a seguir.

No circuito III, a potência total dissipada pelas cargas é igual à potência de uma única carga alimentada pela tensão nominal.

• C. Certo
• E. Errado
