Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2015

No que se refere a instrumentos de medidas elétricas e a geradores de funções, julgue os itens seguintes. Não haverá condução significativa de corrente, caso seja realizada a seguinte medida: a seleção, em um multímetro analógico, do modo de medida de resistência, a colocação da ponta de prova de maior potencial no terminal do catodo de um diodo semicondutor, e a colocação da ponta de prova de menor potencial em contato com o terminal do anodo. Invertendo-se os terminais, ocorrerá condução de corrente.

• C. Certo
• E. Errado

No que se refere a instrumentos de medidas elétricas e a geradores de funções, julgue os itens seguintes. Se a ponta de prova de um multímetro com maior potencial fizer contato com a base de um transistor bipolar do tipo PNP e a ponta de prova com menor potencial estabelecer contato com o terminal do coletor ou do emissor, não haverá condução significativa de corrente.

• C. Certo
• E. Errado

A figura apresentada corresponde à tela de um osciloscópio em que a escala horizontal está ajustada em 5 ms por divisão e a escala vertical em 2 V por divisão. Com base nessa situação e sabendo que o sinal mostrado é senoidal, julgue os itens subsequentes.

A frequência do sinal senoidal é de 100 Hz.

• C. Certo
• E. Errado

A figura apresentada corresponde à tela de um osciloscópio em que a escala horizontal está ajustada em 5 ms por divisão e a escala vertical em 2 V por divisão. Com base nessa situação e sabendo que o sinal mostrado é senoidal, julgue os itens subsequentes.

A amplitude do sinal senoidal é de 8 V de pico a pico.

• C. Certo
• E. Errado

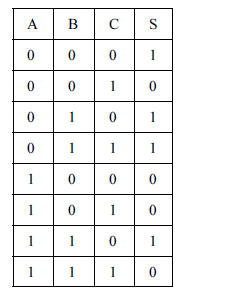

Considere a tabela verdade, que tem três entradas — A, B e C — e uma saída — S. Com relação a essa tabela e a sistemas digitais, julgue os próximos itens.

A expressão lógica mínima para S, na forma soma de produtos, é

• C. Certo
• E. Errado

Considere a tabela verdade, que tem três entradas — A, B e C — e uma saída — S. Com relação a essa tabela e a sistemas digitais, julgue os próximos itens.

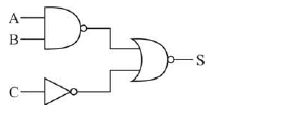

Embora o circuito a seguir não corresponda à expressão lógica mínima, ele realiza uma expressão lógica correspondente à tabela verdade mostrada.

• C. Certo
• E. Errado

Em relação às diversas tecnologias utilizadas na fabricação de circuitos integrados digitais, julgue os itens a seguir. Os circuitos fabricados com tecnologia TTL têm maior consumo de energia do que os fabricados com tecnologia CMOS.

• C. Certo
• E. Errado

Em relação às diversas tecnologias utilizadas na fabricação de circuitos integrados digitais, julgue os itens a seguir. Nos circuitos com tecnologia TTL padrão, a tensão de alimentação é usualmente igual a 5 V.

• C. Certo
• E. Errado

Em relação às diversas tecnologias utilizadas na fabricação de circuitos integrados digitais, julgue os itens a seguir. Os circuitos TTL do tipo LS consomem mais energia do que os TTL do tipo H.

• C. Certo
• E. Errado

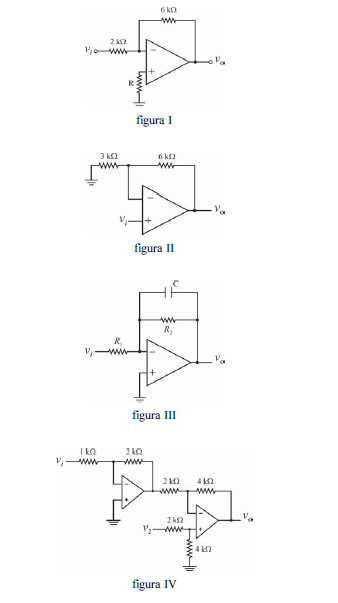

Nos circuitos mostrados nas figuras I, II, III e IV, considere que todos os componentes sejam ideais e que os amplificadores operacionais atuem sempre na faixa de operação linear. A respeito desses circuitos, julgue os itens subsecutivos.

No circuito da figura II, o ganho de tensão, A = v _o/v _i, é igual a 3.

• C. Certo
• E. Errado
