Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2016

Uma barra de aço submetida à ação de uma fonte de calor faz com que o magnetismo que age sobre ela seja

• A. cessado, em razão da excitação das partículas que provocam a sua agitação e desorganização.
• B. ampliado em razão da ocorrência do fluxo de elétron que dirigem os átomos no mesmo sentido.
• C. mantido na mesma intensidade, já que o magnetismo independe da ação da temperatura.
• D. interrompido em razão da ocorrência da estabilização da temperatura no ponto de curie.
• E. reduzido em razão da dilatação dos corpos que aumentam a distância entre as extremidades do material.

Se é verdade que um movimento livre de partículas carregadas eletrostaticamente sofre a ação de forças magnéticas quando atravessam um campo magnético, é possível afirmar-se que uma partícula com carga positiva em deslocamento oblíquo à direção do campo, quando considerado o componente da velocidade, executará um movimento

• A. circular uniforme, transversal ao campo.
• B. retilíneo uniformemente variável, na direção contrária ao campo.
• C. circular uniforme, no mesmo sentido e direção contrária ao campo.
• D. semi-helicoidal, no sentido da transversal do raio desse movimento.
• E. retilíneo uniforme, na mesma direção do campo.

Considere a figura abaixo.

O diagrama cuja representação é simplificada, onde só os componentes principais são considerados e que encontra-se ilustrado na figura, denomina-se diagrama

• A. multifilar.
• B. de blocos.
• C. funcional.
• D. unifilar.
• E. auxiliar

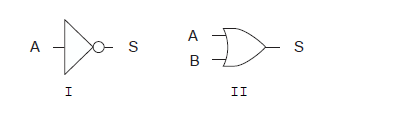

Considere a figura abaixo.

 Tendo em vista a lógica binária por meio da qual os controladores lógicos programáveis operam, os símbolos apresentados por I e II, representam, correta e respectivamente:

• A. NOT − OR.
• B. OR − AND.
• C. AND − STOP.
• D. SELECT − NOT.
• E. FIELD − LEVEL.

Ao aplicar a polarização direta, o diodo não conduz intensamente até que se ultrapasse a barreira potencial. À medida que a bateria se aproxima do potencial da barreira, os elétrons livres e as lacunas começam a atravessar a junção em grandes quantidades. Neste contexto, a tensão para a qual a corrente começa a aumentar rapidamente é chamada de

• A. polarização reversa.
• B. polarização direta.
• C. onda senoidal.
• D. tensão de joelho.
• E. rei de carga.

Analise os circuitos abaixo.

São circuitos que possibilitam a passagem da corrente elétrica os constantes APENAS em

• A. I, II e IV.
• B. I e V.
• C. II, III e IV.
• D. III, IV e V.
• E. III e V.

Quanto à potência máxima na classificação dos transistores, considere:

I. Transistores de baixa potência − são os transistores com tamanho macro e que possuem um furo para serem parafusados em um disparador de calor.

II. Transistores de média potência − são transistores pequenos que não suportam calor e trabalham como macro disparadores de calor.

III. Transistores de alta potência − são aqueles que têm o corpo grande, próprios para suportarem altas temperaturas.

Estes trabalham como disparadores de calor. Está correto o que se afirma APENAS em

• A. I.
• B. II.
• C. III.
• D. I e II.
• E. I e III.

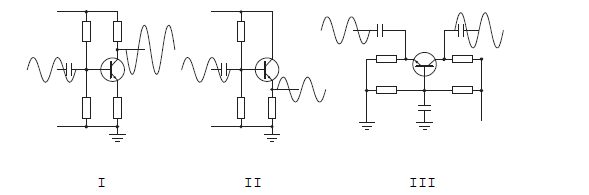

Considere os modos de ligar um transistor no circuito abaixo.

I. Emissor comum, o sinal entra na base e sai amplificado no coletor.

II. Base comum, o sinal entra no emissor e sai amplificado no coletor.

III. Coletor comum, o sinal entra na base e sai no coletor, porém apenas com ganho de corrente.

Está correto o que se afirma em

• A. I, II e III.
• B. II, apenas.
• C. III, apenas.
• D. II e III, apenas.
• E. I, apenas.

O transistor tem sua concepção construtiva, construído com os seguintes metais:

• A. germânio e silício.
• B. platina e germânio.
• C. alumínio e platina.
• D. silício e alumínio.
• E. aço e cobre.

Sobre a utilização dos tiristores, é correto afirmar:

• A. Para desligar um tiristor, a corrente de carga deve ser reduzida a um valor abaixo da corrente de manutenção, por um intervalo de tempo suficiente para permitir que os portadores de carga deixem a junção.
• B. A função de um tiristor é de abrir e fechar circuitos com pequenas cargas, como motores, iluminação, circuito de tomadas, converter CA em CC, porém não o contrário.
• C. Os tirístores trabalham sempre entre dois estados de funcionamento: o corte e a comutação, por isso são dispositivos de autoproteção.
• D. Constituem uma família de dispositivos condutores, composto de quatro camadas e que têm características triestáveis de funcionamento, ou seja, permanecem momentaneamente no estado de condução, um longo tempo em espera, para então ter a possibilidade de corte, quando fatores externos os levem a uma mudança de estado.
• E. Apresentam sobre os relés as vantagens de possuir maior vida útil em razão de não possuírem partes móveis, maiores dimensões, maior corrente de controle e possibilidade de controle contínuo de potência.
