Questões de Conhecimentos Técnicos de um determinado Cargo/Área do ano 2016

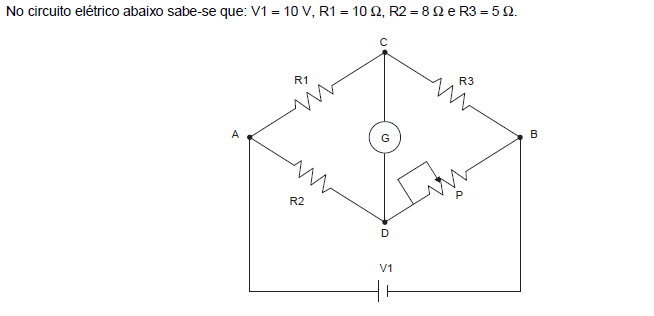

Se o galvanômetro G apresentar o valor 0 V, o potenciômetro P deve estar ajustado para

• A. 5
• B. 4
• C. 10
• D. 16
• E. 8

No uso de multímetros em medidas elétricas,

• A. a ligação de um multímetro analógico na escala de corrente, em série com um circuito, cuja corrente DC se deseja medir, pode ser feita independentemente da polaridade dos terminais.
• B. na função de medidor de resistência (ohmímetro), caso a resistência esteja energizada, o multímetro pode ser danificado.
• C. os multímetros digitais, quando utilizados para a medição de corrente, não acarretam problemas se colocados em paralelo a um circuito elétrico, pois apresentam resistência interna muito elevada.
• D. os multímetros digitais, quando utilizados para a medição de tensão, caso sejam colocados em série com um circuito a ser medido, podem causar danos ao circuito elétrico e ao próprio multímetro.
• E. um multímetro analógico requer uma pequena bateria interna para operar na escala de tensão ou corrente.

A tabela abaixo apresenta a permeabilidade relativa de alguns materiais:

 De acordo com a tabela,

• A. apenas o ferro silício pode ser classificado como ferromagnético.
• B. o cobre e o alumínio são equivalentes do ponto de vista da permeabilidade relativa.
• C. o alumínio é classificado como pseudomagnético.
• D. apenas dois materiais relacionados na tabela podem ser classificados como diamagnéticos.
• E. o ouro pertence a uma classificação especial do ponto de vista de permeabilidade relativa, pois apresenta as melhores propriedades magnéticas dentre todos os materiais encontrados na natureza.

O Técnico de manutenção elétrica está substituindo uma máquina, que está funcionando como gerador. Durante a substituição, o Técnico percebeu se tratar de uma máquina síncrona, pois

• A. utilizava excitação de corrente contínua no rotor.
• B. apresentava escova e comutador para levar energia para o rotor.
• C. utilizava imã permanente no estator.
• D. possuía um rotor do tipo gaiola de esquilo.
• E. utilizava bobina autoexcitada no estator.

Um motor de indução trifásico de 6 Polos, 220 [V] / 60 [Hz], utilizado para acionar uma bomba hidráulica em uma usina, opera a plena carga com escorregamento de 3%. A velocidade de rotação do eixo é, em rpm,

• A. 1746.
• B. 582.
• C. 1164.
• D. 768.
• E. 1560.

Uma máquina síncrona trifásica com 8 Polos opera como gerador, sendo o seu eixo acionado por um motor de combustão estacionário com velocidade de rotação de 1500 rpm. Nessas condições, a frequência da tensão gerada no estator é, em [Hz],

• A. 60.
• B. 200.
• C. 120.
• D. 100.
• E. 50.

Uma unidade geradora de uma usina hidroelétrica é composta por um gerador síncrono de polos salientes, com autoexcitação estática, além de outros componentes de apoio. O gerador produz energia em seus terminais com tensão terminal de 13,8 [kV], e que deve ser transmitida por uma linha de 138,0 [kV] para uma subestação próxima. No esquema elétrico dessa unidade geradora podem ser notados os seguintes equipamentos, um transformador elevador trifásico com primário e secundário ligados em estrela, um banco de transformadores de potencial ligados em estrela e um banco de transformadores de corrente ligados em estrela. A respeito desses componentes, é correto afirmar:

• A. O transformador elevador é responsável por fazer a excitação do gerador, rebaixando a tensão terminal de 13,8 [kV] para o nível de tensão do sistema de excitação.
• B. O transformador elevador é responsável por elevar a corrente do gerador para que possa ser feita sua transmissão em alta tensão, com menores perdas.
• C. Os transformadores de potencial são responsáveis por elevar a tensão terminal do gerador de 13,8 [kV] para o nível de 138,0 [kV] da transmissão.
• D. O transformador elevador e os transformadores de potencial são equipamentos de tamanho reduzido, usados para elevar a segurança das instalações elétricas, reduzindo as tensões envolvidas para patamares seguros, com menor risco de choque elétrico.
• E. Os transformadores de corrente são responsáveis por reduzir a corrente terminal do gerador para níveis capazes de serem medidos por equipamentos de controle, monitoramento e medição da usina.

Acerca de equipamentos elétr icos são feitas as seguintes afirmações:

I. Disjuntores são dispositivos cuja função é interromper correntes de curto-circuito em intervalos de tempo curtos.

II. Seccionadores de alta tensão devem garantir uma distância segura de isolamento após a abertura do equipamento de bloqueio da corrente (geralmente o disjuntor).

III. A maneira mais eficiente de se maximizarem os efeitos decorrentes de incidências de descargas atmosféricas nos sistemas elétricos consiste na utilização de blindagens, através de cabos para-raios e hastes de proteção.

Está correto o que se afirma APENAS em

• A. II.
• B. I.
• C. I e II.
• D. III.
• E. I e III.

Uma unidade derivada coerente do Sistema Internacional de Unidades, expressa a partir das unidades de base e escritas com os símbolos corretos, é

• A. A/metro
• B. Cd/Metro²
• C. kg/m²
• D. Kg/m³
• E. metro/seg

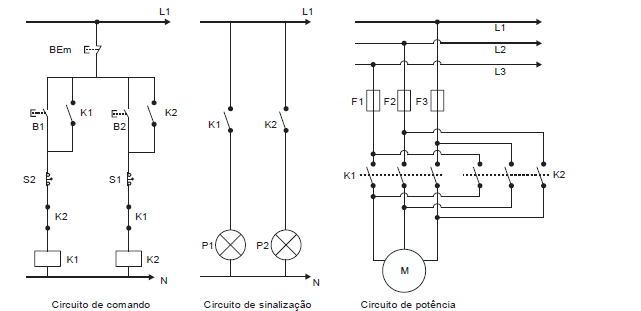

Um sistema de movimentação de um pórtico possui um motor de indução trifásico de 50,0 [kW] com rotor em gaiola de esquilo. Esse motor é acionado diretamente pela rede, conforme mostrado no esquema abaixo, em duas direções. No esquema mostrado, B1 é um botão normalmente aberto para acionar o pórtico em um dado sentido de deslocamento, B2 é um botão normalmente aberto que aciona o pórtico no sentido inverso, BEm é um botão de emergência normalmente fechado para parada do sistema, S1 e S2 são sensores de fim de curso e K1 e K2 são contatores.

Com base nas informações fornecidas, é correto afirmar:

• A. Ao pressionar B1 e B2 simultaneamente, o pórtico não deve se mover, apesar das lâmpadas P1 e P2 ficarem acesas.
• B. Os contatores K1 e K2 são responsáveis por realizar a partida em estrela do motor, chaveando em sequência para triângulo, de forma a reduzir a corrente de partida do pórtico.
• C. Uma vez pressionado B1 o pórtico permanece movimentando o motor em um sentido, até que o sensor fim de curso S2 seja sensibilizado ou até que o botão de emergência seja pressionado.
• D. Uma vez pressionado B2 o pórtico permanece movimentando o motor em um sentido, até que o sensor fim de curso S2 seja sensibilizado, ou até que botão B1 seja pressionado.
• E. Os contatores K1 e K2 são responsáveis por realizar a inversão de rotação do motor, podendo ambos serem ligados simultaneamente pelos botões B1, B2 e BEm do circuito de comando.
