Questões sobre Área: Telecomunicações

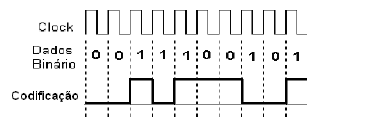

Para a transmissão de dados na Internet através de um modem é necessário transformar dados binários em sinais elétricos para serem transmitidos pela linha física. Os métodos de codificação são os responsáveis por este processo. A figura representa um método de codificação unipolar em banda base, que pode ser identificado como

• A. Bifásico Manchester.
• B. Retorno de polarização (RB).
• C. Retorno a zero por nível (RZ(L)).
• D. Não retorna a zero (invertido) (NRZ(I)).

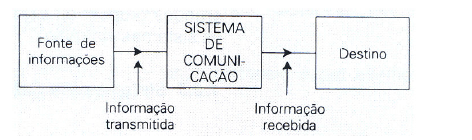

Um modelo básico de um sistema de comunicação está representado a seguir. Considere que fonte e destino estão fisicamente distantes. Para que o sinal da informação chegue corretamente ao destino, ele deve ser transmitido como, EXCETO:

• A. Luz.
• B. Calor.
• C. Sinal elétrico.
• D. Onda eletromagnética.

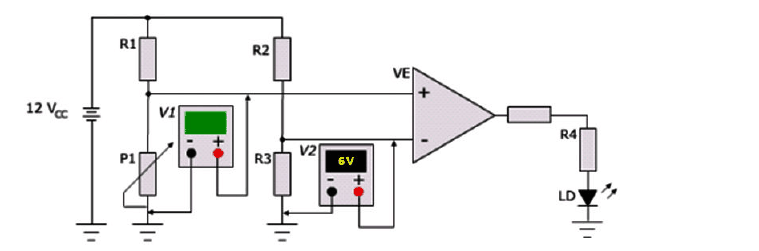

O circuito da figura representa uma aplicação do amplificador operacional.

Considerando a tensão V2 = 6 V, qual deve ser o valor de tensão ajustado em P1, para que a L.E.D, LD acenda?

• A. 2,0 V.
• B. 4,7 V.
• C. 5,0 V.
• D. 7,0 V.

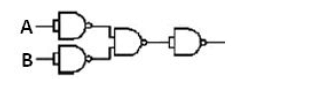

A figura representa uma associação de portas lógicas NAND. Esta função lógica é denominada universal, pois, a partir dela, pode-se implementar as demais funções lógicas básicas. Assinale a função lógica obtida na configuração apresentada pela figura.

• A. XOR.
• B. NOR.
• C. XNOR.
• D. NAND.

A respeito de modulação, multiplexação e múltiplo acesso, julgue os itens que se seguem. A multiplexação por divisão no tempo (TDM — time division multiplexing) é empregada exclusivamente para sinais digitais, e apresenta como vantagem em relação à multiplexação por divisão na frequência (FDM — frequency division multiplexing) o fato de não necessitar de uma banda de guarda entre canais adjacentes.

• C. Certo
• E. Errado

A medida que os sistemas de telefonia celular foram avançando ao longo do tempo, a tecnologia de modulação empregada para transmissão na interface aérea foi mudando. Quanto às tecnologias de modulação para cada sistema celular é INCORRETO afirmar que no sistema

• A. AMPS, o canal analógico de voz modula uma portadora utilizando a técnica FSK.
• B. GSM, cada canal de voz é digitalizado e modula uma portadora utilizando a técnica GMSK.
• C. D-AMPS, cada canal de voz é digitalizado e modula uma portadora utilizando a técnica QPSK.
• D. IS-95, cada canal de voz é digitalizado, codificado e modula uma portadora utilizando a técnica QPSK.

A respeito de modulação, multiplexação e múltiplo acesso, julgue os itens que se seguem. A transmissão de TV analógica por radiodifusão emprega, para o sinal de vídeo, o esquema de modulação VSB (vestigial side band).

• C. Certo
• E. Errado

A respeito de modulação, multiplexação e múltiplo acesso, julgue os itens que se seguem. Em um sistema de comunicação móvel celular no qual se utiliza múltiplo acesso por divisão de código (CDMA — code division multiple access), a mesma frequência pode ser utilizada em células vizinhas, já que o CDMA elimina qualquer interferência entre elas.

• C. Certo
• E. Errado

Dado o gráfico abaixo:

A frequência calculada é:

• A. 2000 Hz.
• B. 2 MHz.
• C. 2 mHz.
• D. 1/2 x 10³ Hz.

A respeito de modulação, multiplexação e múltiplo acesso, julgue os itens que se seguem. Para uma mesma largura de banda de transmissão, em um sistema que emprega 16-QAM (quadrature amplitude modulation) como esquema de modulação, a taxa de transmissão de bits é oito vezes maior do que em um sistema que emprega BPSK (binary phase shift keying).

• C. Certo
• E. Errado
