Questões sobre Área: Telecomunicações

Em relação as Leis de Kirchhoff pode-se afirmar que:

I - A Lei de Kirchhoff para as Tensões (LKT) possui o seguinte enunciado: “O somatório das tensões que chegam a um nó é igual ao somatório das tensões que saem desse nó”.

II - A Lei de Kirchhoff para as Correntes (LKC) possui o seguinte enunciado: “Em uma malha fechada, o somatório das correntes nesta malha é igual a zero”.

III - A Lei de Kirchhoff para as Correntes (LKC) possui o seguinte enunciado: “O somatório das correntes que chegam a um nó é igual ao somatório das correntes que saem desse nó”.

Assinale a alternativa correta:

• A. Apenas a afirmativa III está correta.
• B. Apenas a afirmativa II está correta.
• C. Apenas a afirmativa I está correta.
• D. Apenas as afirmativas I e III estão corretas.

A respeito de modulação, multiplexação e múltiplo acesso, julgue os itens que se seguem.

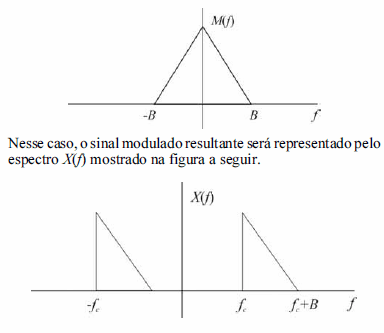

Considere um sinal analógico, cujo espectro M(f) é apresentado pela figura abaixo, modulado por um modulador USB (upper side band) em uma portadora de frequência f_c

• C. Certo
• E. Errado

Em um sistema de comunicação via rádio (no espaço livre), assinale a alternativa CORRETA:

• A. Na comunicação terrestre por reflexão troposférica tem alcance máximo de 400 km.
• B. Na comunicação terrestre por reflexão troposférica exigem-se transmissores de baixa potência e receptores de baixa sensibilidade.
• C. Na comunicação terrestre por reflexão ionosférica tem alcance máximo de 20000 km.
• D. Na propagação de ondas ionosféricas, a onda eletromagnética alcança a antena receptora após refletir-se ou propagar-se em determinado trecho no interior da ionosfera, retornando em seguida à Terra.

Acerca de aspectos de propagação e antenas, julgue os próximos itens.

A figura abaixo ilustra o esquema de uma antena do tipo dipolo.

• C. Certo
• E. Errado

Em relação a polarização de uma onda eletromagnética, assinale a alternativa CORRETA:

• A. A polarização linear horizontal, o campo elétrico mantém-se perpendicular em relação à superfície da Terra.
• B. A polarização linear vertical, o campo elétrico mantém-se paralelo em relação à superfície da Terra.
• C. A polarização linear vertical, o campo elétrico mantém-se perpendicular em relação à superfície da Terra.
• D. Tanto na polarização linear horizontal, quanto na polarização linear vertical o campo elétrico mantém-se paralelo em relação à superfície da Terra.

Acerca de aspectos de propagação e antenas, julgue os próximos itens.

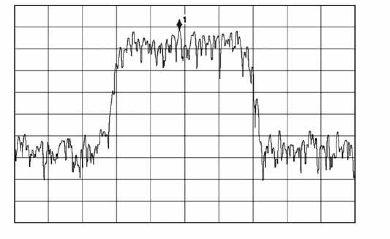

Considere que a figura abaixo corresponda à observação de um sinal modulado em um analisador de espectro com span de 10 MHz e que cada divisão na vertical corresponda a 5 dB. Nesse caso, a largura de banda de 10 dB será inferior a 5 MHz.

• C. Certo
• E. Errado

O modelo de referência OSI (Open System Interconnection) lançado em 1984 foi o modelo descritivo de rede que foi criado pela ISO (International Organization for Standardization). Esse modelo de referência OSI possui uma estrutura de 7 (sete) camadas e sua organização sequencial (da camada 1 até a camada 7) é:

• A. Física–Enlace de dados–Rede–Transporte–Sessão– Aplicação–Apresentação.
• B. Física–Enlace de dados–Rede–Transporte–Sessão– Apresentação–Aplicação.
• C. Física–Enlace de dados–Rede–Transporte– Apresentação–Sessão–Aplicação.
• D. Física–Enlace de dados–Rede–Sessão–Transporte– Aplicação–Apresentação.

Acerca de aspectos de propagação e antenas, julgue os próximos itens. Em um sistema com múltiplo acesso por divisão na frequência (FDMA — frequency division multiple access), a interferência entre canais adjacentes pode ser reduzida pelo uso de amplificadores de potência com maior tensão de saturação para determinada potência de transmissão média.

• C. Certo
• E. Errado

Os cabos são definidos pelo tipo de conexões ou pinagens, desde uma extremidade à outra do cabo. O técnico inspeciona as cores das duas conexões RJ- 45, colocando as duas extremidades com o clipe na mão e a parte superior das duas extremidades do cabo apontadas para fora. Tendo essa afirmativa, assinale a alternativa CORRETA:

• A. Em um cabo rollover, a combinação de cores da esquerda para a direita em uma extremidade deverá ser exatamente igual à combinação de cores na outra extremidade.
• B. Um cabo reto deve ter as duas extremidades com padrões idênticos de cores.
• C. Em um cabo cruzado, a cor dos pinos #1 e #2 aparecerá na outra extremidade nos pinos #3 e #4 e vice versa.
• D. Em um cabo direto, a cor dos pinos #1 e #2 aparecerá na outra extremidade nos pinos #3 e #4 e vice versa.

Com relação às plataformas de comunicação, julgue os itens a seguir. Enlaces de micro-ondas são usualmente utilizados para a transmissão ponto a ponto em ambientes nos quais não há linha de visada.

• C. Certo
• E. Errado
