Questões sobre Elétrica / Eletrônica

Em uma lâmpada de 100W, se aplicarmos uma tensão contínua de 220V, a corrente elétrica pelo filamento da lâmpada será de:

• A.
• B.
• C.

  55 A.

• D.

  5,5 A.

A resistência elétrica de um fio é

• A.

  inversamente proporcional ao seu comprimento, diretamente proporcional à área de sua secção reta e depende do material que constitui o fio.

• B.

  diretamente proporcional ao seu comprimento, inversamente proporcional à área de sua secção reta e depende do material que constitui o fio.

• C.

  diretamente proporcional ao seu comprimento e à área de sua secção reta e depende do material que constitui o fio.

• D.

  inversamente proporcional ao seu comprimento e à área de sua secção reta e depende do material que constitui o fio.

Em uma linha de transmissão de energia elétrica, a tensão é elevada para que

• A.

  a corrente elétrica seja alta e as perdas por efeito Joule sejam baixas.

• B.

  a corrente elétrica seja baixa e as perdas por efeito Joule sejam altas.

• C.

  a corrente elétrica e as perdas por efeito Joule sejam baixas.

• D.

  a corrente elétrica e as perdas por efeito Joule sejam altas.

As tensões de contato são mais perigosas entre mãos e pés. Se estivermos apoiados na terra e tocarmos com as mãos em partes energizadas, então circulará uma corrente através das artérias e veias do corpo e, desta forma, esta corrente passará pelo coração. Em tal caso, 30 mA já são perigosos. Assim, para crianças em que a resistência do corpo é de cerca de 2kΩ, uma tensão entre mãos e pés é considerada perigosa a partir de:

• A.

  30V.

• B.

  110V

• C.

  60V

• D.

  220V

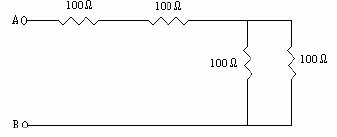

No circuito a seguir, a resistência equivalente entre os pontos A e B é de:

• A.

  250 .

• B.

  400 .

• C.

  300 .

• D.

  200 .

Uma bateria de automóvel apresenta, sem carga, uma tensão entre seus bornes de 12V. Suponha que a resistência interna dessa bateria é de 0,4 Ω. Qual deve ser o valor da tensão nos bornes dessa bateria quando ela está conectada a uma carga que solicita uma corrente de 6 A?

• A.

  12 V.

• B.

  14,4 V.

• C.

  2,4 V.

• D.

  9,6 V.

No pátio de obras de uma construção, verificou-se que no alojamento dos pedreiros e serventes, que ficava afastado da linha de distribuição, as lâmpadas estavam acendendo muito fracas. A solução mais adequada para corrigir esse problema é:

• A.

  mudar o alojamento para uma posição mais distante da linha de distribuição.

• B.

  substituir a fiação que leva a energia elétrica ao alojamento por fios com maior resistividade.

• C.

  colocar as lâmpadas em série.

• D.

  substituir a fiação que leva a energia elétrica ao alojamento por fios do mesmo material, mas com maior bitola (secção reta).

Um gerador elétrico exige uma potência mecânica de 5 HP (1 HP corresponde a 746W) para fornecer 3200 W de energia elétrica. O rendimento deste gerador é de aproximadamente:

• A.

  80%.

• B.

  75%

• C.

  85%

• D.

  70%.

A ponte de Wheatstone (figura abaixo) é usada para a medição de uma resistência desconhecida X quando está em equilíbrio, ou seja, quando o galvanômetro G indica corrente elétrica nula. No circuito elétrico abaixo, em que a ponte de Wheatstone está em equilíbrio, o valor da resistência X é de:

• A.

  40 .

• B.

  50 .

• C.

  70 .

• D.

  90 .

Para a medição da voltagem e da corrente em uma carga elétrica, utilizamos um voltímetro e um amperímetro, respectivamente. As principais características desses equipamentos e as ligações que devem ser feitas são:

• A.

  o voltímetro precisa ter uma pequena impedância e é ligado em paralelo com a carga e o amperímetro precisa ter uma grande impedância e é ligado em série com a carga.

• B.

  o voltímetro precisa ter uma grande impedância e é ligado em série com a carga e o amperímetro precisa ter uma pequena impedância e é ligado em paralelo com a carga.

• C.

  o voltímetro precisa ter uma grande impedância e é ligado em paralelo com a carga e o amperímetro precisa ter uma pequena impedância e é ligado em série com a carga.

• D.

  o voltímetro precisa ter uma pequena impedância e é ligado em série com a carga e o amperímetro precisa ter uma grande impedância e é ligado em paralelo com a carga.
