Questões sobre Elétrica / Eletrônica

A figura ao lado representa duas tensões alternadas senoidais observadas na tela de um osciloscópio.

Acionando-se, no osciloscópio, as funções necessárias para a obtenção da figura de Lissajous, qual forma será observada na tela?

• A.
• B.
• C.
• D.
• E.

Deseja-se medir a potência elétrica de uma lâmpada incandescente e para isso dispõe-se de um amperímetro e um voltímetro. Com relação à maneira correta de se fazer a ligação dos instrumentos para essa medição, considere as seguintes figuras:

Mostram maneiras corretas de se fazer a ligação dos instrumentos:

• A. apenas a figura (I).
• B. apenas as figuras (I) e (II).
• C. apenas as figuras (I) e (III).
• D. apenas as figuras (II) e (IV).
• E. apenas as figuras (III) e (IV).

Multímetros digitais são instrumentos muito úteis nos trabalhos de manutenção elétrica. Encontram-se à venda no mercado especializado multímetros chamados de True RMS, enquanto outros modelos não possuem esta característica.

A respeito da característica True RMS anunciada em alguns multímetros digitais, assinale alternativa correta:

• A. Todo multímetro digital mede valores eficazes corretos nas faixas de medição de correntes e tensões alternadas. Portanto é desnecessário dizer que um modelo específico de multímetro digital seja True RMS.
• B. O recurso True RMS é necessário para a medição correta de sinais não senoidais com um multímetro digital. No entanto o acoplamento do sinal alternado deve ser do tipo CA+CC para se obter leituras corretas desses sinais.
• C. O recurso True RMS é necessário para a medição correta de sinais não senoidais com um multímetro digital. No entanto o acoplamento do sinal alternado deve ser do tipo CA para se obter leituras corretas desses sinais.
• D. O recurso True RMS é necessário para a medição correta de sinais não senoidais com um multímetro digital. O acoplamento do sinal alternado pode ser do tipo CA ou CA+CC, pois ambos fornecem leituras corretas desses sinais.
• E. Deve-se evitar comprar e usar multímetros digitais do tipo True RMS, pois eles só fornecem leituras corretas de sinais alternados se a forma de onda for puramente senoidal.

De acordo com a aplicação, os perfis de roscas para parafusos podem variar em sua geometria. A respeito do assunto, assinale a alternativa correta.

• A. Triangular é o perfil de rosca utilizado em parafusos e peças sujeitas a choques e grandes esforços.
• B. Trapezoidal é o perfil empregado em órgãos de comando das máquinas operatrizes para transmissão de movimento suave e uniforme.
• C. O perfil da rosca quadrada é para grandes diâmetros, que devem suportar grandes esforços, geralmente em componentes ferroviários.
• D. Dente de serra é utilizado em parafusos e porcas de fixação, uniões e tubos.
• E. O perfil da rosca redonda é usado quando a força de solicitação é muito grande em um só sentido.

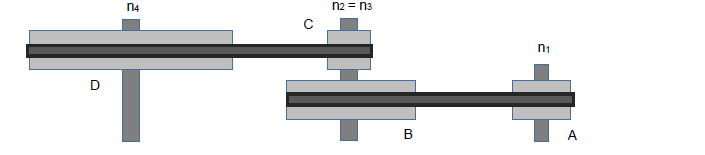

Os sistemas de transmissão por polias e correias são largamente empregados em máquinas e equipamentos com o objetivo de se obter variação de velocidade. Nesse sentido, considere o sistema abaixo, em que os diâmetros das polias são: A = 75 mm; B = 150 mm; C = 60 mm; D = 300 mm.

Qual deve ser a rotação (em rpm) do eixo da polia motora n1 para que o sistema tenha uma rotação final em n4 igual a 250 rpm?

• A. 975.
• B. 1250.
• C. 1750.
• D. 2500.
• E. 3750.

A manutenção pode ser entendida como o conjunto de cuidados técnicos indispensáveis ao funcionamento regular e permanente de máquinas, equipamentos, ferramentas e instalações. Esses cuidados envolvem a conservação, a adequação, a restauração, a substituição e a prevenção. Considere as atividades de manutenção abaixo, comuns no dia a dia das indústrias:

1. Substituição de um rolamento no tempo de sua vida estimada pelo fabricante.

2. Substituição de uma correia trapezoidal que se desgastou e soltou da polia.

3. Substituição do óleo lubrificante de um motor de combustão interna que atingiu os ciclos previstos.

É(São) atividade(s) de manutenção preventiva:

• A. 1 apenas.
• B. 1 e 2 apenas.
• C. 1 e 3 apenas.
• D. 2 e 3 apenas.
• E. 1, 2 e 3.

Nos desenhos técnicos, a linha contínua estreita NÃO deve ser empregada para representação de:

• A. hachuras.
• B. linhas de cota.
• C. linhas auxiliares.
• D. contornos de seções rebatidas na própria vista.
• E. contornos não visíveis.

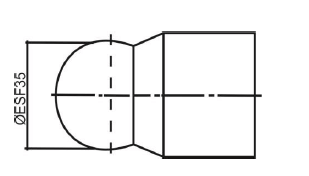

A peça representada na figura ao lado foi desenhada em escala 2:1. Nesse caso, a dimensão do diâmetro esférico a ser usinado deve ser, em milímetros, igual a:

• A. 7,0.
• B. 17,5.
• C. 35,0.
• D. 51,5.
• E. 70,0.

Com relação à segurança na construção, montagem, operação e manutenção, considere as seguintes afirmativas:

1. Nos serviços a serem realizados em redes e equipamentos elétricos, devem ser adotadas medidas preventivas para os riscos adicionais, como altura, poeira e explosividade, adotando-se sinalização de segurança.

2. Os equipamentos e dispositivos que possuam isolamento elétrico devem ser testados anualmente.

3. Os quadros elétricos não podem ser utilizados para guarda ou armazenamento de quaisquer objetos.

Assinale a alternativa correta.

• A. Somente a afirmativa 1 é verdadeira.
• B. Somente as afirmativas 1 e 2 são verdadeiras.
• C. Somente as afirmativas 1 e 3 são verdadeiras.
• D. Somente as afirmativas 2 e 3 são verdadeiras.
• E. As afirmativas 1, 2 e 3 são verdadeiras.

Uma unidade geradora de 350 MVA de uma usina hidrelétrica, de tensão terminal nominal de 13,8 kV e fator de potência nominal 0,9 indutivo, entrou em manutenção preventiva programada durante 30 dias. Após esse período, durante os procedimentos para liberação do gerador para a operação, os valores de algumas grandezas elétricas desse gerador têm de ser necessariamente verificados através de medições e ensaios. Assinale a alternativa que estabelece corretamente qual é o ensaio ou medição que é absolutamente necessário executar nesse caso.

• A. Medição da capacitância de enrolamento do estator.
• B. Ensaio de aquecimento do núcleo estatórico.
• C. Medição do nível de descargas parciais do enrolamento do estator.
• D. Medição da resistência de isolamento do enrolamento do estator.
• E. Ensaio de alta tensão no enrolamento do estator (Hipot).
