Questões sobre Hidráulica

Numa rede de água fria, é chamado de sistema misto aquele

• A. no qual existe distribuição direta e indireta de água ao mesmo tempo.
• B. que utiliza um equipamento para pressurização da água a partir de um reservatório inferior.
• C. empregado para fechar os registros do distribuidor, isolando o trecho onde será executado o ramal.
• D. usado para impedir a ocorrência de transbordamento ou a inutilização do dispositivo de prevenção ao refluxo de fluído.
• E. executado por meio de abrigo capaz de manter uma distância mínima de alinhamento do imóvel de 1,50 m.

Numa instalação de água quente, materiais como lã de vidro, amianto em pó, cortiça e vermiculita são utilizados para

• A. as saídas da tubulação de água quente, exclusivamente, quando esta deverá ser provida de respiro.
• B. abastecer uma peça do sistema, individualmente.
• C. aumentar a resistência dos componentes à pressão, estanqueidade e corrosão.
• D. envolver os dispositivos de pressurização, na instalação de aquecedores.
• E. reduzir as perdas de calor na tubulação.

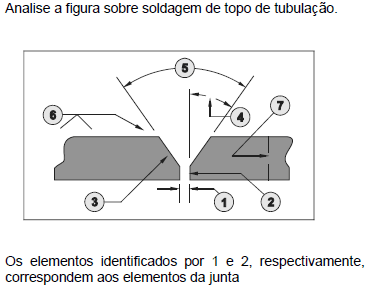

• A. largura da junta e raiz.
• B. abertura da raiz e nariz.
• C. ângulo do chanfro e espessura da peça.
• D. abertura do nariz e superfície do bisel.
• E. largura do bisel e superfície do chanfro.

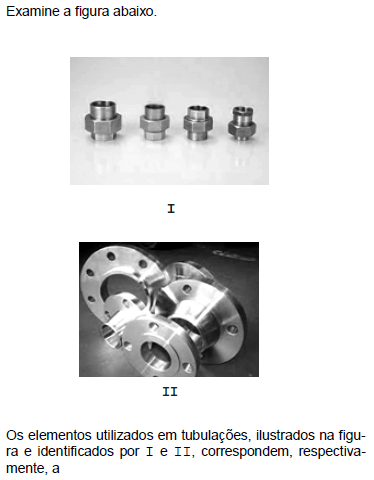

• A. junções e joelhos flangeados.
• B. adaptadores e luvas para solda de encaixe.
• C. tees e uniões longitudinal desmontados.
• D. uniões e flanges.
• E. reduções e niples.

Numa Estação de Tratamento de Esgoto − ETE, quando a situação de tratamento de esgoto bruto exigir a movimentação de fluídos de grande viscosidade, dotado de sólidos grandes, deve-se utilizar bombas hidráulicas

• A. de palhetas.
• B. de parafusos.
• C. de lóbulos.
• D. de fluxo radial.
• E. regenerativa.

Quando da instalação do motor hidráulico, é fundamental a observação da direção de rotação e das conexões de pressão e sucção, pois a ligação invertida destas poderá ocasionar

• A. falta ou falha de lubrificação nos elementos de deslocamento de fluido.
• B. deslocamento das faces das palhetas ou quebra dos dentes das engrenagens.
• C. a contaminação do óleo, responsável pelo desgaste abrasivo nas tubulações de recalque.
• D. a expulsão dos retentores e destruição dos elementos móveis.
• E. sobrecarga ou desalinhamento do sistema de acoplamento do eixo.

As bombas hidráulicas são máquinas geratrizes que têm como função

• A. transmitir um acréscimo de energia hidráulica ao líquido bombeado.
• B. conservar a energia hidráulica do líquido bombeado.
• C. retirar energia hidráulica do líquido bombeado.
• D. permitir que o líquido bombeado seja transmitido por diferença de gravidade.
• E. possibilitar a conservação de nível do líquido bobeado no ponto de abastecimento.

Para efetuar a troca do elemento de vedação de um registro de pressão, deve-se seguir os seguintes passos: I. Girar o registro de pressão (sentido anti-horário) e verificar se o mesmo está sem água. II. Fechar o registro de manutenção (gaveta). III. Abrir o bujão retirando todo o mecanismo. IV. Desmontar o acabamento instalado sobre o registro. V. Retirar o anel de pressão e empurrar o eixo para baixo, liberando-o do bujão. VI. Desrosquear o guia, liberando-o do eixo. VII. Retirar o vedante, desrosqueando o parafuso de fenda posicionado abaixo dele. A sequência correta para execução dessa operação é

• A. IV, I, II, III, VII, V e VI.
• B. I, II, III, IV, V, VII e VI.
• C. II, I, IV, III, V, VI e VII.
• D. VI, II, I, IV, III, V e VII.
• E. I, II, III, VI, IV, V e VII.

Nas instalações prediais de esgoto executadas com tubo de PVC, as juntas deverão ser do tipo

• A. flangeadas com anel expansivo.
• B. soldadas com solda branda.
• C. rosqueadas com veda rosca.
• D. soldada por meio de adesivo plástico.
• E. pressão, conectadas a vácuo.

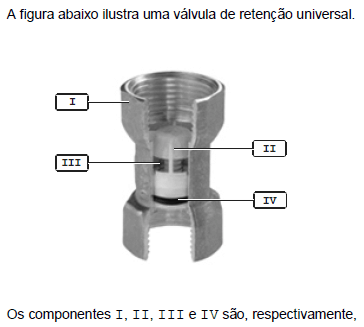

• A. carcaça, castelo, guarnição e selante.
• B. corpo, haste, válvula e mola.
• C. castelo, miolo, vedante e mola flexível.
• D. invólucro, cone de vedação, válvula e haste.
• E. corpo, válvula, mola e vedante.
