Questões sobre Hidráulica

Considere: I. Com uma chave de boca adequada, abrir o castelo e retirar todo o mecanismo. II. Com uma chave de boca, abrir a porca do castelo, soltando-a totalmente. III. Desrosquear a gaveta, liberando-a do eixo. IV. Girar o eixo no sentido de fechar até que o eixo seja totalmente expulso. V. Trocar os vedantes do eixo. Um oficial, para realizar a manutenção em um registro de gaveta que apresenta vazamento pelo eixo externo, deve realizar, dentre aqueles apresentados, os procedimentos na ordem descrita em:

• A. III, IV e V, apenas.
• B. I, II e III, apenas.
• C. II, IV e V , apenas.
• D. I e III, apenas.
• E. I, II, III, IV e V.

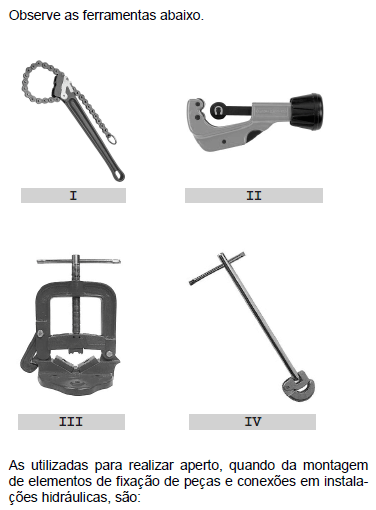

• A. I, II e III, apenas.
• B. II e III, apenas.
• C. II, III e IV, apenas.
• D. I e IV, apenas.
• E. I, II, III, e IV.

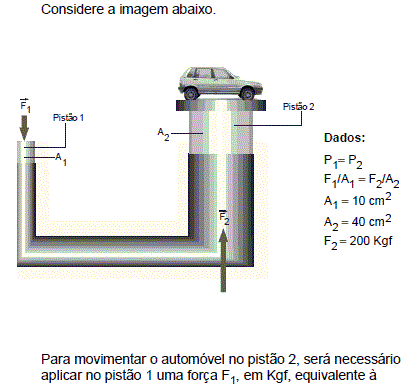

• A. 20.
• B. 100.
• C. 50.
• D. 5.
• E. 10.

O diâmetro nominal (DN) mínimo do ramal de descarga, em mm, para instalação de esgoto de um tanque de lavar roupa, conforme norma técnica vigente, é de

• A. 40.
• B. 50.
• C. 75.
• D. 100.
• E. 150.

Nas instalações prediais de esgoto sanitário, a camada líquida, de nível constante, presente em um desconector para vedar a passagem de gases é chamada de

• A. subcoletor de gases.
• B. dispositivo de inspeção.
• C. válvula de controle.
• D. ramal primário.
• E. fecho hídrico.

A instalação hidráulica da rede de incêndio de edifícios deve ser dotada de dispositivo de recalque, consistindo em um prolongamento de mesmo diâmetro da tubulação principal, com diâmetro máximo de

• A. DN150.
• B. DN250.
• C. DN200.
• D. DN100.
• E. DN50.

Em instalações hidráulicas de esgoto sanitário, a caixa destinada a permitir a inspeção, limpeza, desobstrução, junção, mudanças de declividade ou de direção das tubulações é denominada caixa

• A. de inspeção.
• B. coletora.
• C. gordura.
• D. coletora.
• E. sifonada.

Nos desenho de instalações hidráulicas, por meio de representação isométrica, os tubos verticais são representados por traços verticais e os tubos horizontais são representados por

• A. traços inclinados, formando ângulo de 30° sobre a horizontal, para a direita ou para a esquerda.
• B. traços horizontais, afastados dos cantos e margens, pelo menos 30 mm, com distanciamento máximo de 100 mm entre eles.
• C. segmentos de linhas inclinadas, com ângulos de 45° em relação à orientação horizontal, sempre orientados no sentido horário.
• D. barras duplas horizontais, identificadas com um círculo preenchido na cor preta, numerado de 1 a 20, orientado para a esquerda ou para a direita.
• E. segmentos de retas na horizontal, ligados a curvas em perspectiva, com a dimensão da barra e a indicação do raio de curvatura aproximado, sobre a linha de centro do tubo.

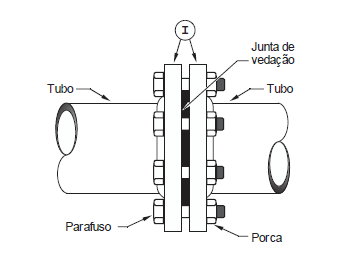

Considere a figura abaixo.

A união de tubulação, identificada por I, é denominada:

• A. ponta e bolsa.
• B. roscada.
• C. soldada.
• D. flangeada.
• E. de compressão.

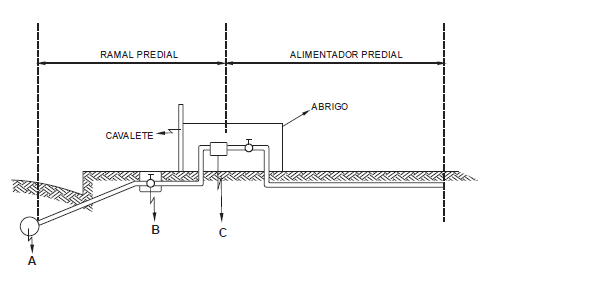

Tendo em vista o sistema de alimentação de água fria abaixo.

Nesta representação as letras A, B e C indicam, respectivamente,

• A. distribuidor público, hidrômetro e válvula de pé com crivo.
• B. segunda derivação, hidrômetro e registro de fecho.
• C. distribuidor público, registro de fecho e hidrômetro.
• D. primeira derivação, distribuidor público e registro de pressão.
• E. primeira derivação, registro de passagem e hidrômetro.
