Questões sobre Instrumentação

Em um projeto de automação e controle de um parque industrial, encontramos o fluxograma simplificado de tubulação e instrumentação (P&ID) da figura acima. Segundo a norma ISA 5.1, são dados corretos sobre as características dos instrumentos da malha 5331006 A/B, representada no fluxograma:

• A.



• B.
• C.



• D.



• E.



Para o Controle de Processos, são suficientes os instrumentos que atuam com as variáveis chamadas "fundamentais". Entretanto, com as exigências de monitoração de variáveis relacionadas aos aspectos de competitividade de mercado, segurança e meio ambiente dos processos, os analisadores vêm sendo cada vez mais utilizados em processos industriais. Neste sentido, assinale a alternativa que NÃO expressa um processo com variável monitorada por um analisador.

• A.

  Concentração de oxigênio para combustão em uma caldeira

• B.

  Teor de flúor em instalações de água potável.

• C.

  Mapeamento de poluentes atmosféricos no refino de petróleo

• D.

  Variação da temperatura da água de resfriamento de um reator nuclear.

• E.

  Determinação do índice de octanas em combustíveis.

Os transmissores medem uma variável do processo e a transmitem, a distância, normalmente para um sistema de controle. Existem vários tipos de sinais de transmissão: pneumáticos, elétricos, hidráulicos e eletrônicos. Os transmissores pneumáticos geram um sinal variável, linear, de 3 a 15psi (libras força por polegada ao quadrado) para uma faixa de 0 a 100% da variável. Os transmissores eletrônicos também geram um sinal variável, linear, porém elétrico, sendo mais utilizados os de 4 a 20 mA (mili ampére) e o de 1 a 5 V (volts) para uma faixa de 0 a 100% da variável. Nesta perspectiva, assinale a alternativa que expressa o conceito de "zero vivo" utilizado nos transmissores.

• A.

  Todos os sinais iniciam a escala de transmissão representando o valor de 0% da variável medida

• B.

  Todos os sinais transmitidos terão uma representação a partir de 0% da variável medida que, em caso de permanência contínua da variável neste valor, irá causar um sinal de alarme de zero.

• C.

  Mesmo para o valor de 0% da variável medida, o transmissor estará emitindo ou não um sinal variável

• D.

  O valor de zero unidades de transmissão (psi, mA ou V) não é utilizado, pois o mesmo pode ser adulterado por um ruído no canal de transmissão.

• E.

  Em caso de acidentes nas linhas de saída dos transmissores (rompimento de tubos ou cabos), o sinal recebido pelo sistema de controle será igual a zero, gerando um sinal de alarme

Os instrumentos mais modernos, como analisadores e transmissores, utilizam cada vez mais os circuitos microprocessados

Data e Hora - Informação sujeita a constantes mudanças, todo o tempo, mas que não pode ser perdida;

Tabela de parâmetros do(s) sensor(es) - Informação que pode mudar de equipamento para equipamento, dependendo

Programa Executável - Informação que praticamente não muda, nem com o tempo, nem com o equipamento.

• A.



• B.



• C.



• D.



• E.



Os Sistemas de Supervisão e Controle são divididos em níveis ou camadas. Cada uma delas desempenha funções específicas dentro do Controle de Processos Industriais. O sistema de controle SCADA (Supervisory Control and Data Aquisition) é adequado a processos com grupos de poucas variáveis contínuas e discretas, grupos estes dispersos em uma grande área geográfica. Assinale a opção que corresponde à seqüência correta dos níveis, do mais alto de controle (1º) até o nível do processo (7º).

• A.



• B.



• C.



• D.



• E.



A opção pela implementação de sistemas de controle baseados em redes requer um estudo para determinar que tipo de rede apresenta as maiores vantagens de implementação ao usuário final, o que requer a análise dos dois protocolos distintos:

• HART (Highway Adress Remote Transducer), que consiste num sistema a dois fios e arquitetura estrela e é baseado no sistema mestre/escravo, permitindo a existência de dois mestres na rede, simultaneamente;

• FIELDBUS (ISA SP-50), que é um sistema a dois fios com arquitetura em barramento, que pode ter controle distribuído (cada instrumento tem a capacidade de processar um sinal recebido e enviar informações a outros instrumentos).

Dentre as alternativas abaixo, indique aquela que expressa, corretamente, uma comparação entre estes protocolos.

• A.

  A diferença na quantidade de cabos e caixas de passagem entre os dois protocolos é inexistente, já que os dois utilizam dois fios.

• B.

  Os dois podem utilizar sistemas de comunicação via fibra ótica, o que implica inexistência de diferença significativa na quantidade de cabos e caixas de passagem entre os dois protocolos.

• C.

  O Protocolo HART permite uma grande economia em sua implantação, pela redução na quantidade de cabos e caixas de passagem, já que a utilização do sistema mestre/escravo permite uma simplificação nas ligações.

• D.

  O Protocolo FIELDBUS poderia permitir uma grande economia em sua implantação, pela redução na quantidade de cabos e caixas de passagem em função da utilização da arquitetura em barramento, mas tal fato não ocorre dada a complexidade da implantação do controle distribuído.

• E.

  O Protocolo FIELDBUS permite uma grande economia em sua implantação, devido à redução na quantidade de cabos e caixas de passagem pela utilização da arquitetura em barramento.

Assinale a opção que corresponde à correta definição do modelo PERT-CPM

• A. Técnica que possibilita planejar, controlar e coordenar projetos de naturezas diversas
• B. Técnica que possibilita lidar com grande número de variáveis contínuas em controle de processos industriais.
• C. Técnica de calibração de sensores de pressão por meio de comparação com uma tabela de modelos pré-definidos
• D. Modelo de algoritmo computacional que originou um dos primeiros sistemas operacionais, o CPM.
• E. Modelo que define a estratificação dos protocolos de comunicação em sete níveis distintos.

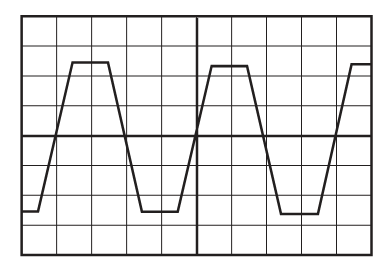

A figura abaixo representa a tela de um osciloscópio com escala horizontal de 0,2 microssegundos por divisão e escala vertical de 2 volts por divisão.

Sabendo que o sinal que aparece na tela deste osciloscópio corresponde ao sinal de relógio (clock) do microprocessador de um Controlador Lógico Programável (PLC), o número MÁXIMO de instruções que este PLC pode executar no intervalo de um segundo é:

• A. 31.250
• B. 62.500
• C. 125.000
• D. 250.000
• E. 500.000

Um paquímetro tem a menor divisão da escala fixa de 1mm e uma escala móvel com 20 divisões. A leitura de 12,65mm ocorre na condição de alinhamento de um dos traços da escala móvel com a seguinte medida da escala fixa:

• A. 24
• B. 25
• C. 26
• D. 27
• E. 28

Para a utilização em determinados cálculos técnicos, a unidade da pressão medida em um manômetro, em bar, precisa ser substituída pela grandeza de força e área. Sem converter o resultado da medição, a grandeza equivalente a bar é:

• A. lbf/pé²
• B. lbf/pol²
• C. daN/m²
• D. daN /cm²
• E. daN /mm²
