Questões sobre Instrumentação

Em um banco de dados, há um procedimento para mostrar como as colunas em uma tabela estão vinculadas a colunas em outra tabela. Este procedimento, que permite impedir dados redundantes, é a(o):

• A. vinculação.
• B. referência cruzada
• C. chave primária
• D. relacionamento
• E. escalonamento

Na geração de energia elétrica, a utilização de turbina a gás é uma das possibilidades existentes. Assinale a opção que indica as três partes principais da mesma.

• A.

  Turbina a gás, ejetores de vapor e palhetas de rotação da turbina

• B.

  Admissão de gás, compressão atmosférica e turbina a gás propriamente dita.

• C.

  Admissão de gás, câmara de combustão e turbina a gás propriamente dita

• D.

  Compressor de gás de combustão, câmara de combustão e palhetas de rotação da turbina.

• E.

  Compressor de ar de combustão, câmara de combustão e turbina a gás propriamente dita.

Uma tubulação com diâmetro interno de 30mm tem uma vazão de 0,27.litros/s. Nestas condições, a velocidade média de escoamento, em m/s, é de:

• A. 0,6
• B. 0,8
• C. 1,0
• D. 1,2
• E. 1,6

A utilização de um termógrafo por infravermelho para identificação de resistência em virtude de má conexão é uma técnica de manutenção:

• A. produtiva.
• B. proativa.
• C. rotineira.
• D. sistemática.
• E. preditiva.

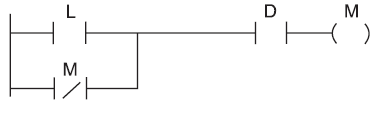

Observe, abaixo, parte de um diagrama Ladder para a programação de um CLP.

Nesta parte do diagrama, a saída M está:

• A.

  ligada a partir de um pulso em L e desligada a partir de um pulso em D.

• B.

  ligada a partir de um pulso em D e desligada a partir de um pulso em L.

• C.

  ligada com sinal simultâneo em L e em D.

• D.

  sempre ligada, independente das entradas L e D.

• E.

  nunca ligada, independente das entradas L e D.

De acordo com a Norma ISA RP 5.1, que válvula de controle o símbolo acima representa?

• A. Atuador pneumático
• B. Atuador elétrico.
• C. Atuador hidráulico.
• D. Auto-atuada de diafragma
• E. Transmissão pneumática

Observe o desenho abaixo.

De acordo com a norma ISA RP 5.1, que instrumento de vazão é representado por este símbolo?

• A. Placa de orifício
• B. Medidor de agulha
• C. Medidor Venturi.
• D. Rotâmetro.
• E. Tubo Pitot.

A representação gráfica da distribuição do valor do custo acumulado de um projeto de montagem ao longo do tempo é realizada com o(a):

• A. cronograma.
• B. histograma.
• C. Diagrama de Gantt.
• D. PERT-CPM.
• E. curva-S.

Um atuador hidráulico possui um diâmetro interno de 20mm e pode operar a uma pressão de 4000kPa. Nestas condições, a força de avanço, em N, é de:

• A. 800
• B. 400
• C. 200
• D. 200ð
• E. 50

Para validação das medições de um termodensímetro para gás liquefeito de petróleo, a variação angular máxima admitida entre o seu eixo e a perpendicular com a superfície líquida do GLP é de:

• A. 0,5°
• B. 1,0°
• C. 1,5°
• D. 2,0°
• E. 2,5°
