Questões sobre Mecânica de veículos

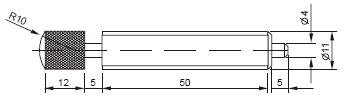

A figura abaixo representa um parafuso de grampo.

Para a sua execução, após a operação de torneamento cilíndrico no diâmetro de 11 mm seguido de recartilhamento, deve-se realizar o

• A.

  faceamento da cabeça.

• B.

  corte do canal.

• C.

  rosqueamento.

• D.

  furo de centro.

• E.

  corte da peça.

Parte de uma legenda encontra-se reproduzida abaixo.

Para interpretação da especificação do material da mola, o operador deverá consultar a norma técnica

• A.

  SAE.

• B.

  ABNT.

• C.

  DIN.

• D.

  ASME.

• E.

  JIS.

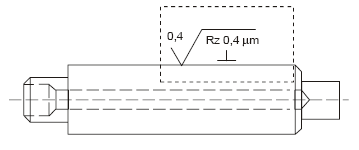

Analise a simbologia em destaque no desenho da peça.

Tal simbologia é adotada pela norma técnica de

• A.

  processos de usinagem.

• B.

  tolerâncias de forma e posição.

• C. ajustes e tolerâncias.
• D.

  tratamento térmico superficial.

• E.

  rugosidade.

A figura abaixo mostra uma das simbologias utilizadas em hidráulica.

Ela representa

• A.

  uma bomba de fluxo bidirecional.

• B.

  um compressor de fluxo bidirecional.

• C.

  um reservatório com duas saídas.

• D.

  um acumulador para evitar refluxo.

• E.

  uma válvula reguladora de fluxo bidirecional.

Com relação a medidas e instrumentos de medição, julgue os próximos itens.

A força eletromotriz gerada por um termopar depende exclusivamente da composição química dos metais componentes desse dispositivo e das temperaturas entre as suas junções.

• C. Certo
• E. Errado

A válvula direcional da figura é utilizada em comandos de atuadores pneumáticos de dupla ação.

Nesse caso específico, o tipo de válvula e o tipo de acionamento são, respectivamente,

• A.

  2/10 vias e elétrico.

• B.

  5/2 vias e elétrico.

• C.

  4/2 vias e elétrico.

• D.

  4/2 vias e pneumático.

• E.

  5/3 vias e pneumático.

Com relação a medidas e instrumentos de medição, julgue os próximos itens.

No Sistema Internacional de Unidades, o volume de 0,01 m³ equivale a um litro.

• C. Certo
• E. Errado

A figura abaixo representa a simbologia de um atuador com amortecimento no retorno.

A seta indica

• A.

  o sentido de atuação da pressão.

• B.

  que o avanço do atuador é para a direita.

• C.

  que o cilindro é lacrado.

• D.

  que existe regulagem para o amortecimento.

• E.

  o sentido em que ocorre o amortecimento.

Com relação a medidas e instrumentos de medição, julgue os próximos itens.

O manômetro de Bourdon é um instrumento de medição que pode ser usado para medir pressão manométrica.

• C. Certo
• E. Errado

Uma das técnicas para obter uma enorme redução de rotação entre dois eixos através de engrenagens é adotar o tipo

• A.

  de dentes retos.

• B.

  helicoidal.

• C.

  cônico.

• D.

  cicloidal.

• E.

  sem-fim.
