Um circuito de ar comprimido utilizado para suprir as ferramentas pneumáticas de uma oficina mecânica e os mecanismos pneumáticos de elevação e transporte deve ser projetado e construído de forma a garantir pressão de ar suficiente nos pontos de consumo, vazamento mínimo de ar, capacidade de ar adequada, qualidade de ar adequada, um leiaute bem planejado, acessórios eficientes para linhas de ar e um sistema de controle preciso e atuante. A esse respeito, julgue os itens que se seguem.

Se a pressão de trabalho for menor que a especificada na ferramenta pneumática, haverá aumento dos custos de produção.

• C. Certo
• E. Errado

As graxas são classificadas pela sua consistência de acordo com uma graduação estabelecida pela National Lubricating Grease Institute (NLGI) dos Estados Unidos da América, nos graus NLGI: 000, 00, 0, 1, 2, 3, 4, 5 e 6. São denominadas graxas de bloco, as graxas com consistência

• A.

  menor que grau NLGI 000.

• B.

  de graus NLGI de 000 a 2.

• C.

  de graus NLGI de 3 a 6.

• D.

  maior que grau NLGI 6.

Considere que, em uma instalação de vapor a alta pressão, seja necessária a redução dessa pressão, próximo aos pontos de consumo. Para tanto, é comum a utilização de válvulas redutoras, precisas, com alto grau de sofisticação e atuação automática e eficiente. Acerca dos tipos e do funcionamento dessas válvulas, julgue os itens seguintes.

As válvulas redutoras de ação direta são recomendadas para aplicações em que a pressão de montante pode variar de acordo com a demanda do processo.

• C. Certo
• E. Errado

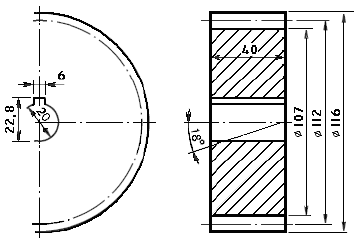

Considerando que a engrenagem de dentes retos mostrada na figura acima possua 28 dentes, é correto afirmar que o módulo dessa engrenagem é igual a

• A.

  3

• B.

  4

• C.

  5

• D.

  6

Considere que, em uma instalação de vapor a alta pressão, seja necessária a redução dessa pressão, próximo aos pontos de consumo. Para tanto, é comum a utilização de válvulas redutoras, precisas, com alto grau de sofisticação e atuação automática e eficiente. Acerca dos tipos e do funcionamento dessas válvulas, julgue os itens seguintes.

As válvulas de ação piloto devem ser utilizadas para a redução de pressão e o fornecimento de vapor para vários equipamentos.

• C. Certo
• E. Errado

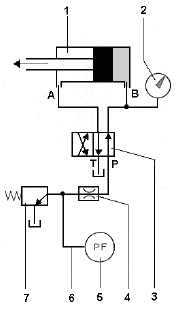

Na figura acima, que mostra a representação esquemática de um circuito hidráulico para acionamento de um cilindro de duplo efeito, o elemento de n.º 4 do circuito é a válvula

• A.

  de alívio a piloto.

• B.

  de controle direcional manual.

• C.

  direcional com duas posições e quatro vias.

• D.

  de controle direcional com duas posições de válvula e duas conexões.

Nas máquinas e nos equipamentos industriais que pertencem a circuitos automatizados de produção, utilizam-se sensores de proximidade, os quais desempenham papel importante nessa automação. Esses elementos emitem sinais elétricos e ocupam posições estratégicas no percurso dos cabeçotes móveis. O material a ser detectado e o tipo de aplicação são fatores importantes para a escolha dos sensores. Em relação a esses dispositivos, julgue os itens a seguir.

O corpo emissor de luz e o corpo receptor constituem as duas partes distintas (separadas) dos sensores ópticos reflexivos.

• C. Certo
• E. Errado

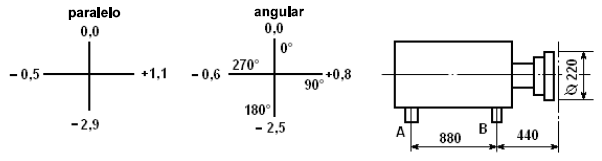

A figura acima mostra as leituras encontradas na montagem de uma máquina rotativa. Para corrigir o desalinhamento angular vertical será necessário inserir, nas posições A e B, respectivamente, calços de espessura

• A.

  H _A = 12 mm e H _B = 4 mm.

• B.

  H _A = 5 mm e H _B = 15 mm.

• C.

  H _A = 4 mm e H _B = 12 mm.

• D.

  H _A = 15 mm e H _B = 5 mm.

Nas máquinas e nos equipamentos industriais que pertencem a circuitos automatizados de produção, utilizam-se sensores de proximidade, os quais desempenham papel importante nessa automação. Esses elementos emitem sinais elétricos e ocupam posições estratégicas no percurso dos cabeçotes móveis. O material a ser detectado e o tipo de aplicação são fatores importantes para a escolha dos sensores. Em relação a esses dispositivos, julgue os itens a seguir.

Os sensores de proximidade emitem sinais de saída de baixa corrente e, geralmente, necessitam de relés auxiliares de amplificação.

• C. Certo
• E. Errado

As vibrações mecânicas são em geral indesejáveis, pois podem causar danos a máquinas e equipamentos. Entretanto, é possível usar a vibração também de forma positiva, para detectar com antecipação a presença de falhas que podem comprometer a continuidade do serviço, ou mesmo colocar em risco a integridade da máquina. Nesse sentido, os problemas que podem ser detectados por meio da análise de vibrações não incluem

• A.

  rolamentos deteriorados.

• B.

  engrenagens defeituosas.

• C.

  acoplamentos desalinhados.

• D.

  insuficiência da viscosidade do lubrificante.
