Questões sobre Mecânica de veículos

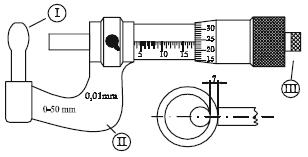

Uma carga de tubos foi recebida por um almoxarifado de uma usina. Para o controle dimensional das paredes dos tubos, foi utilizado o tipo de paquímetro mostrado acima. Nessa situação, com relação à construção, ao valor da medição, aos vários componentes e à conservação desse instrumento, julgue os itens seguintes.

Se o passo da rosca do fuso micrométrico for de 0,5 mm e o tambor tiver 50 divisões, a resolução desse micrômetro será de 0,02 mm.

• C. Certo
• E. Errado

Uma carga de tubos foi recebida por um almoxarifado de uma usina. Para o controle dimensional das paredes dos tubos, foi utilizado o tipo de paquímetro mostrado acima. Nessa situação, com relação à construção, ao valor da medição, aos vários componentes e à conservação desse instrumento, julgue os itens seguintes.

Para sua adequada conservação, esse micrômetro, depois de limpo com flanela, deve ser untado com vaselina líquida e guardado em estojo apropriado.

• C. Certo
• E. Errado

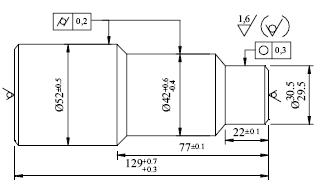

O desenho acima mostra a vista frontal de um eixo cilíndrico de três corpos, que vai ser fabricado segundo as dimensões e tolerâncias indicadas. Também estão mostrados os valores dos graus de rugosidade para as várias superfícies. Nessa situação, julgue os itens subseqüentes.

O comprimento máximo desse eixo é de 129 mm.

• C. Certo
• E. Errado

O desenho acima mostra a vista frontal de um eixo cilíndrico de três corpos, que vai ser fabricado segundo as dimensões e tolerâncias indicadas. Também estão mostrados os valores dos graus de rugosidade para as várias superfícies. Nessa situação, julgue os itens subseqüentes.

A cotagem do eixo, no comprimento, foi feita por face de referência, pois esse eixo deve ser usinado com precisão.

• C. Certo
• E. Errado

O desenho acima mostra a vista frontal de um eixo cilíndrico de três corpos, que vai ser fabricado segundo as dimensões e tolerâncias indicadas. Também estão mostrados os valores dos graus de rugosidade para as várias superfícies. Nessa situação, julgue os itens subseqüentes.

A tolerância da cota do diâmetro da ponta de eixo é de 0,5 mm.

• C. Certo
• E. Errado

O desenho acima mostra a vista frontal de um eixo cilíndrico de três corpos, que vai ser fabricado segundo as dimensões e tolerâncias indicadas. Também estão mostrados os valores dos graus de rugosidade para as várias superfícies. Nessa situação, julgue os itens subseqüentes.

As superfícies planas das pontas do eixo devem ficar no estado em que se encontrava a matéria-prima para sua fabricação, isto é, não devem ser usinadas.

• C. Certo
• E. Errado

O desenho acima mostra a vista frontal de um eixo cilíndrico de três corpos, que vai ser fabricado segundo as dimensões e tolerâncias indicadas. Também estão mostrados os valores dos graus de rugosidade para as várias superfícies. Nessa situação, julgue os itens subseqüentes.

Depois da usinagem, as superfícies cilíndricas do eixo devem ficar com um grau de rugosidade de 1,6 mm.

• C. Certo
• E. Errado

O desenho acima mostra a vista frontal de um eixo cilíndrico de três corpos, que vai ser fabricado segundo as dimensões e tolerâncias indicadas. Também estão mostrados os valores dos graus de rugosidade para as várias superfícies. Nessa situação, julgue os itens subseqüentes.

A ponta do eixo, no diâmetro maior, deve ter uma concentricidade com o corpo do eixo intermediário em um valor de 0,2 mm.

• C. Certo
• E. Errado

Um rolamento de esferas vai ser ajustado em seu alojamento, na carcaça de um motor. O ajuste, que vai ser feito pelo sistema ABNT/ISO, é do tipo P7h6. O desenho ao lado mostra como vai ser feito esse ajuste. Com relação a essa ajustagem, e considerando os afastamentos indicados, julgue os itens seguintes.

O ajuste será feito com interferência, e a interferência máxima será de !0,068 mm.

• C. Certo
• E. Errado

Um rolamento de esferas vai ser ajustado em seu alojamento, na carcaça de um motor. O ajuste, que vai ser feito pelo sistema ABNT/ISO, é do tipo P7h6. O desenho ao lado mostra como vai ser feito esse ajuste. Com relação a essa ajustagem, e considerando os afastamentos indicados, julgue os itens seguintes.

A tolerância do furo do alojamento do rolamento é de 0,040 mm.

• C. Certo
• E. Errado
