Questões sobre Telefonia

Em relação a diferenças observadas entre os medidores para tensão em corrente contínua e para tensão em corrente alternada, julgue os itens a seguir.

Os medidores analógicos do tipo ferro móvel são utilizados para medir tensão alternada. Esses instrumentos também podem ser usados para medir tensão contínua, caso sejam calibrados em escalas adequadas.

• C. Certo
• E. Errado

Julgue os itens a seguir, acerca de geradores normalmente utilizados para a geração de energia elétrica em corrente alternada.

A freqüência da tensão gerada é influenciada pelo número de pólos e pela velocidade do rotor do gerador..

• C. Certo
• E. Errado

Julgue os itens a seguir, acerca de geradores normalmente utilizados para a geração de energia elétrica em corrente alternada.

Grupos de emergência, como os utilizados em instalações elétricas de edifícios comerciais, operam, em geral, com velocidades inferiores a 360 rpm.

• C. Certo
• E. Errado

A respeito de um circuito série RL com resistência de 10 Ω e indutância  de H alimentado por uma fonte senoidal de amplitude (valor de pico) de  V e freqüência igual a 60 Hz, julgue os itens que se seguem.

O módulo da impedância equivalente do circuito é igual a 20 Ω.

• C. Certo
• E. Errado

A respeito de um circuito série RL com resistência de 10 Ω e indutância  de H alimentado por uma fonte senoidal de amplitude (valor de pico) de  V e freqüência igual a 60 Hz, julgue os itens que se seguem.

O valor eficaz da corrente que flui pelo resistor é inferior a 800 mA.

• C. Certo
• E. Errado

A respeito de um circuito série RL com resistência de 10 Ω e indutância  de H alimentado por uma fonte senoidal de amplitude (valor de pico) de  V e freqüência igual a 60 Hz, julgue os itens que se seguem.

Se um wattímetro ideal fosse adequadamente conectado entre a fonte e a carga formada pela ligação série RL, a indicação desse instrumento de medida seria igual a 5 W.

• C. Certo
• E. Errado

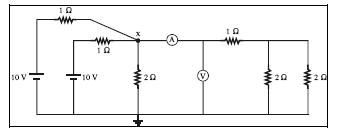

A figura acima mostra um circuito alimentado por duas fontes de corrente contínua ideais. Considerando que, para a medição de corrente e de tensão, sejam inseridos dois medidores ideais em determinado trecho desse circuito, julgue os itens subseqüentes.

A tensão indicada pelo voltímetro é igual a 9 V.

• C. Certo
• E. Errado

A figura acima mostra um circuito alimentado por duas fontes de corrente contínua ideais. Considerando que, para a medição de corrente e de tensão, sejam inseridos dois medidores ideais em determinado trecho desse circuito, julgue os itens subseqüentes.

As correntes fornecidas ao circuito por cada uma das fontes são iguais.

• C. Certo
• E. Errado

A figura acima mostra um circuito alimentado por duas fontes de corrente contínua ideais. Considerando que, para a medição de corrente e de tensão, sejam inseridos dois medidores ideais em determinado trecho desse circuito, julgue os itens subseqüentes.

A corrente indicada pelo amperímetro é inferior a 3,5 A.

• C. Certo
• E. Errado

Uma carga trifásica equilibrada é conectada a uma rede de energia elétrica, também equilibrada, de determinada concessionária. A carga absorve potência aparente de 100 kVA, com fator de potência 0,8 indutivo, e é submetida a uma tensão de linha igual a 200 V. Julgue os itens que se seguem, acerca da operação dessa instalação.

A rede da concessionária fornece 80 kW para a carga.

• C. Certo
• E. Errado
