Uma carga trifásica equilibrada é conectada a uma rede de energia elétrica, também equilibrada, de determinada concessionária. A carga absorve potência aparente de 100 kVA, com fator de potência 0,8 indutivo, e é submetida a uma tensão de linha igual a 200 V. Julgue os itens que se seguem, acerca da operação dessa instalação.

A carga gera 60 kVar de potência reativa para a rede da concessionária.

• C. Certo
• E. Errado

Uma carga trifásica equilibrada é conectada a uma rede de energia elétrica, também equilibrada, de determinada concessionária. A carga absorve potência aparente de 100 kVA, com fator de potência 0,8 indutivo, e é submetida a uma tensão de linha igual a 200 V. Julgue os itens que se seguem, acerca da operação dessa instalação.

Considere que a carga seja ligada em estrela, a rede da concessionária tenha quatro condutores (três fases e um neutro) e o condutor neutro seja conectado ao centro estrela da carga. Nessa situação, a tensão fase-neutro na carga será inferior a 200 V, mas a potência ativa em cada fase da mesma carga será inferior a 25 kW, porque circulará corrente pelo neutro da instalação.

• C. Certo
• E. Errado

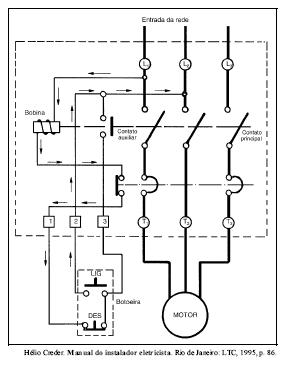

Com relação à figura acima, que mostra o esquema do acionamento de um motor de indução trifásico, julgue os itens subseqüentes.

As setas indicadas na figura mostram o caminho da corrente elétrica pelo circuito de controle do acionamento antes de se pressionar o botão "LIG".

• C. Certo
• E. Errado

Com relação à figura acima, que mostra o esquema do acionamento de um motor de indução trifásico, julgue os itens subseqüentes.

Após se pressionar o botão "LIG", o "Contato auxiliar" e o "Contato principal" fecham-se, possibilitando a alimentação da "Bobina" e do motor.

• C. Certo
• E. Errado

À luz das normas técnicas brasileiras, julgue os seguintes itens, relativos à figura acima, que mostra os componentes de um aterramento elétrico.

O aterramento mostrado possui componentes que não são obrigatórios, como, por exemplo, as ligações eqüipotenciais conectadas à barra X.

• C. Certo
• E. Errado

À luz das normas técnicas brasileiras, julgue os seguintes itens, relativos à figura acima, que mostra os componentes de um aterramento elétrico.

Se a instalação elétrica à qual se refere o aterramento mostrado na figura pertencer a um prédio que possua sistema de proteção contra descargas atmosféricas (SPDA), é correto concluir que o aterramento possui o defeito de não se conectar aos eletrodos de aterramento do SPDA.

• C. Certo
• E. Errado

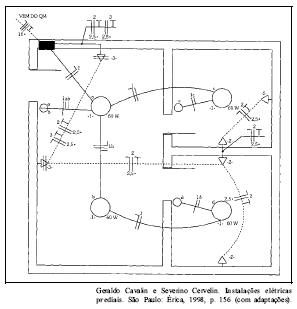

Julgue os itens subseqüentes, relativos à figura acima, que representa a planta baixa de um escritório com sua respectiva instalação elétrica, alimentada com tensão entre fases igual a 220 V e desenhada com a simbologia prevista pela ABNT.

Quase toda a fiação que interconecta as tomadas está em tubulações embutidas em parede ou no teto.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, relativos à figura acima, que representa a planta baixa de um escritório com sua respectiva instalação elétrica, alimentada com tensão entre fases igual a 220 V e desenhada com a simbologia prevista pela ABNT.

Quatro interruptores comandam os quatro pontos de luz no teto, de iluminação incandescente.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, relativos à figura acima, que representa a planta baixa de um escritório com sua respectiva instalação elétrica, alimentada com tensão entre fases igual a 220 V e desenhada com a simbologia prevista pela ABNT.

Todas as tomadas possuem tensão de 220 V.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, relativos à figura acima, que representa a planta baixa de um escritório com sua respectiva instalação elétrica, alimentada com tensão entre fases igual a 220 V e desenhada com a simbologia prevista pela ABNT.

Considere que o condutor fase do circuito 1 tenha sofrido fusão no meio do eletroduto que liga os pontos de luz "b" e "d". Nesse caso, a reparação do defeito poderia ser feita da seguinte forma: eliminação do trecho do condutor compreendido entre o ponto do defeito e o ponto de luz "d"; emenda, ao condutor antigo, de um condutor de comprimento e seção transversal adequados; enfiação dos dois condutores emendados no eletroduto, de modo a estabelecer a conexão com o ponto de luz "d".

• C. Certo
• E. Errado
