Questões sobre Topografia

Os teodolitos são equipamentos destinados à medição de ângulos, horizontais ou verticais, objetivando a determinação dos ângulos internos ou externos de uma poligonal, bem como a posição de determinados detalhes necessários ao levantamento. Sobre o uso de teodolito, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Os procedimentos para a medição, utilizando um teodolito, resumem-se em: instalação do equipamento, focalização, pontaria e leitura da direção.

( ) Enquanto os equipamentos não estiverem sendo utilizados, deve-se evitar deixá-los apoiados em pé, pois podem cair e sofrer alguma avaria. O ideal é deixar os equipamentos sempre “deitados” no chão.

( ) Escolhido o ponto onde será estacionado o equipamento, deve-se instalar o tripé e o teodolito.

( ) É fundamental cravar bem as pontas das pernas do tripé para evitar que o mesmo se mova, posteriormente, durante as medições. Terminada esta etapa, o equipamento já pode ser colocado sobre o tripé.

( ) O equipamento deve ser retirado com cuidado do seu estojo. É importante deixar o estojo fechado em campo para evitar problemas com umidade e sujeira, além de dificultar a perda de acessórios que ficam guardados no mesmo estojo.

A sequência está correta em

• A. V, F, F, F, V
• B. V, V, V, V, V
• C. F, V, F, V, V
• D. F, V, V, V, F
• E. F, V, V, V, V

As altitudes no Brasil são determinadas a partir da Rede Altimétrica Brasileira, estabelecida e mantida pelo Instituto Brasileiro de Geografia e Estatística (IBGE). Este é um exemplo de rede vertical, que, de acordo com Gemael (1987), pode ser definido como um conjunto de pontos materializados no terreno (referências de nível – RN) e identificados por uma coordenada, sendo a altitude determinada a partir de um ponto origem do datum vertical. Sobre o tema, analise.

I. Referências altimétricas: os pontos que dão origem ao levantamento altimétrico de uma superfície, com suas alturas referidas a uma superfície de nível arbitrária (cotas) ou ao nível médio do mar (altitudes).

II. Referência de nível: marcas características de metal (latão ou bronze) cravadas em pilares de concreto erguidos nos extremos das seções (obras de arte, monumentos, estações ferroviárias ou rodoviárias) ou pontos notáveis dos percursos de linhas geodésicas.

III. Ponto de segurança: pontos materializados em campo para controle do nivelamento topográfico.

IV. Ponto auxiliar: pontos executados em campo durante o nivelamento topográfico, e que não são materializados.

V. Apoio geodésico altimétrico: conjunto de referências de nível, materializadas no terreno, que proporciona o controle altimétrico dos levantamentos topográficos e o seu referenciamento ao datum (origem) altimétrico do país.

VI. Apoio topográfico altimétrico: conjunto de pontos, materializados no terreno, com suas alturas referidas a uma superfície de nível arbitrária (cotas) ou ao nível médio do mar (altitudes), que serve de suporte altimétrico ao levantamento topográfico.

VII. Seção de nivelamento: segmento de linha entre duas referências de nível.

Estão corretas as afirmativas

• A. I, III e V, apenas.
• B. II, IV e V, apenas.
• C. I, II, III e VII, apenas.
• D. I, II, III, IV, V, VI e VII.
• E. III, V, VI e VII, apenas.

A altimetria é a parte da topografia que trata dos métodos e instrumentos empregados no estudo e representação do relevo do solo. O estudo do relevo de um terreno consiste na determinação das alturas de seus pontos característicos e definidores da altimetria, relacionados com uma superfície de nível que se toma como elemento de comparação. Com base no trecho anterior, analise os conceitos.

I. Altitude: distância medida na vertical entre um ponto da superfície física da terra e a superfície de referência altimétrica, que, no caso das altitudes, é o nível médio dos mares prolongado nos continentes.

II. Cota: distância vertical que separa os pontos topográficos considerados, podendo ser positiva ou negativa, conforme os pontos estudados estejam acima ou abaixo daquele tomado como nível de comparação.

III. Datum: a origem das altitudes é o nível médio dos mares (superfície geoidal), determinado por um equipamento chamado marégrafo (que faz os registros do nível do mar), e materializada em uma RN, que é denominada Datum Vertical.

IV. Datum Vertical Oficial: para todo o território brasileiro é uma RN materializada no porto de Imbituba/SC, com altitude obtida em função do marégrafo ali instalado.

V. Desnível: é a distância medida ao longo da vertical de um ponto até um plano de referência qualquer, arbitrado.

Estão corretas as afirmativas

• A. I, II, III, IV e V.
• B. II e IV, apenas.
• C. I, II e V, apenas.
• D. I, III e IV, apenas.
• E. I, III e V, apenas.

“É objetivo desta norma estabelecer condições exigíveis para a execução de um levantamento topográfico que devem compatibilizar medidas angulares, lineares e de desníveis, além das respectivas tolerâncias em função dos erros, relacionando métodos, processos e instrumentos para a obtenção de resultados compatíveis com a destinação do levantamento, assegurando que a propagação dos erros não exceda os limites de segurança inerentes a esta destinação.” (ABNT, 1994, p.1) Trata-se da

• A. NBR 13.133.
• B. NBR 13.311.
• C. NBR 13.313.
• D. NBR 13.331.
• E. NBR 13.333.

De maneira geral, uma estação total nada mais é do que um teodolito eletrônico (medida angular), um distanciômetro eletrônico (medida linear) e um processador matemático, associados em um só conjunto. A partir de informações medidas em campo, como ângulos e distâncias, uma estação total permite obter outras informações importantes. Com base no trecho anterior, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Distância reduzida ao horizonte (distância horizontal).

( ) Desnível entre os pontos (equipamento e refletor).

( ) Coordenadas dos pontos ocupados pelo refletor, a partir de uma orientação prévia.

( ) Correções no momento da obtenção das medições ou, até mesmo, realizar uma programação prévia para aplicação automática de determinados parâmetros.

A sequência está correta em

• A. V, V, V, V
• B. V, F, F, V
• C. F, V, V, F
• D. V, V, F, F
• E. F, F, V, V

Levantamento é o conjunto de operações executadas em um determinado local, obtendo-se os dados necessários à elaboração da planta. Estes dados são compostos por informações e medições, sendo algumas destas angulares. Diante do exposto, analise as afirmativas.

I. Ângulo vertical: formado entre a linha do horizonte (plano horizontal) e a linha de visada, medido no plano vertical que contém os pontos. Varia de 0° a +90° (acima do horizonte) e 0° a –90° (abaixo do horizonte).

II. Ângulo vertical: varia de 0° a 180°, sendo a origem da contagem o zênite.

III. Ângulo zenital: ângulo formado entre a vertical do lugar (zênite) e a linha de visada.

IV. Ângulo zenital: varia de 0° a +90° (acima do horizonte) e 0° a –90° (abaixo do horizonte).

V. Relação entre o ângulo zenital e vertical: definida pela equação: Z + v = 90°.

Estão corretas as afirmativas

• A. I, II, III, IV e V.
• B. I, II e IV, apenas.
• C. I, III e IV, apenas.
• D. I, III e V, apenas.
• E. II, III e IV, apenas.

A diferença entre a indicação do Norte magnético (dada pela bússola) e a posição do Norte geográfico denomina-se declinação magnética. Em relação à declinação magnética, assinale a alternativa INCORRETA.

• A. No Brasil, atualmente, a declinação é negativa, logo, ocidental.
• B. No Brasil, o órgão responsável pela elaboração das cartas de declinação é o Observatório Nacional e a periodicidade de publicações da mesma é de dez anos.
• C. Varia com o tempo e com a posição geográfica, podendo ser ocidental (δW), negativa, quando o polo magnético estiver a Oeste (W) do geográfico, e oriental (δE) em caso contrário.
• D. Declinação magnética é o ângulo formado entre o meridiano verdadeiro e o meridiano magnético; ou também pode ser identificado como desvio entre o azimute ou rumo verdadeiros e os correspondentes magnéticos.
• E. A representação da declinação magnética em cartas é feita através de curvas de igual valor de variação anual em graus (curvas isopóricas) e curvas de igual variação anual em minutos (curvas isogônicas). A interpolação das curvas do grau e posteriormente no minuto, para uma dada posição na superfície física da Terra, permite a determinação da declinação magnética com precisão na ordem do minuto.

Sobre rumo, analise as afirmativas.

I. É o menor ângulo formado pela meridiana que materializa o alinhamento norte-sul e a direção considerada.

II. Varia de 0° a 90°, sendo contado do norte ou do sul por leste e oeste.

III. Expressa o ângulo em função do quadrante em que se encontra. Além do valor numérico do ângulo, acrescenta-se uma sigla (NE, SE, SW, NW), cuja primeira letra indica a origem a partir do qual se realiza a contagem e a segunda, a direção do giro ou quadrante.

IV. Sempre que possível é recomendável a transformação dos rumos em azimutes, tendo em vista a praticidade nos cálculos de coordenadas, por exemplo, e também para a orientação de estruturas em campo.

V. A transformação de elementos (rumos, azimutes) com orientação pelo norte verdadeiro ou magnético é um processo simples, basta somar ou subtrair da declinação magnética a informação disponível.

Estão corretas as afirmativas

• A. I, II, III, IV e V.
• B. I, II e IV, apenas.
• C. I, III e IV, apenas.
• D. I, III e V, apenas.
• E. II, IV e V, apenas.

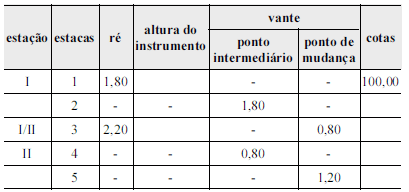

Considerando a caderneta de um nivelamento geométrico composto mostrada na tabela acima, julgue os itens seguintes.

Existe um aclive entre o primeiro e o segundo ponto visado.

• C. Certo
• E. Errado

Considerando a caderneta de um nivelamento geométrico composto mostrada na tabela acima, julgue os itens seguintes.

A diferença de nível entre a primeira e a última estaca é de 2 m.

• C. Certo
• E. Errado
