Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação CESGRANRIO (CESGRANRIO)

Um motor elétrico de indução tipo gaiola, de potência 1 Hp, está em funcionamento normal quando seu eixo é travado por um objeto que caiu acidentalmente sobre as engrenagens da transmissão. A corrente elétrica estimada no motor, após o travamento e imediatamente antes que a proteção desarme, é:

• A. menor que a corrente nominal
• B. vezes o valor da corrente nominal, se o motor for bifásico, e  vezes o valor da corrente nominal, se o motor for monofásico.
• C. dependente da carga mecânica que estava acoplada ao motor antes da parada acidental
• D. imprevisível
• E. entre 5 e 8 vezes o valor da corrente nominal

O processo usual de soldagem na fabricação seriada de tubos com costura é o:

• A. TIG.
• B. MIG.
• C. MAG.
• D. arco submerso.
• E. eletrodo revestido

Considere as afirmativas relacionadas aos princípios do eletromagnetismo.

I - Em circuitos magnéticos, é válido considerar que os efeitos de cada fonte de força magnetomotriz podem ser tratados isoladamente e os resultados (fluxos magnéticos resultantes) somados.

II - As curvas de histerese, típicas de magnetização de materiais ferromagnéticos, são responsáveis pela propriedade não linear dos circuitos magnéticos e pela possível existência de densidades de fluxos remanentes.

III - A relutância de um material à tentativa de estabelecer um fluxo magnético no seu interior é inversamente proporcional à sua permeabilidade magnética.

 É(São) correta(s) a(s) afirmativa(s):

• A. II, apenas.
• B. III, apenas.
• C. I e II, apenas
• D. I e III, apenas
• E. II e III, apenas

O compressor dinâmico que utiliza impelidor e difusor é o:

• A. alternativo.
• B. centrífugo.
• C. lóbulo
• D. palheta.
• E. parafuso.

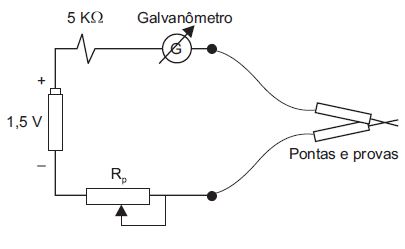

A figura mostra o uso de um galvanômetro G de bobina móvel de  de fundo de escala ede resistência interna, usado para configurar um ohmímetro série. O potenciômetro R_p é usado para fazer o ajuste zero na medida de resistência. Com as pontas de prova em curto, o valor de R_p, em para ajustar o zero da escala é:

• A. 5,9
• B. 9,8
• C. 10
• D. 14,9
• E. 20

O(s) mecanismo(s) que desenvolve(m) os movimentos principais de um compressor alternativo é(são

• A. roda de Genebra
• B. coroa e peão.
• C. engrenagem e sem-fim.
• D. biela e manivela
• E. acelerador angular.

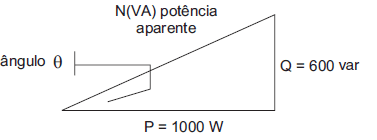

O triângulo das potências acima representa a operação de um motor monofásico. Foram realizadas medidas de potência por um wattímetro, da tensão nos terminais do motor, por um voltímetro e da corrente solicitada, por um amperímetro. É correto afirmar que a(o):

• A. potência medida pelo wattímetro é igual a
• B. potência medida pelo wattímetro é igual a 600 var
• C. produto dos valores medidos pelo voltímetro e pelo amperímetro é igual à potência aparente
• D. produto dos valores medidos pelo voltímetro e pelo amperímetro é igual a 1000 W.
• E. produto dos valores obtidos pelas medidas do voltímetro e do amperímetro é igual ao valor medido pelo wattímetro

Os compressores que obtêm a redução do volume ocupado pelo gás através do movimento sincronizado de dois rotores são:

• A. axial e centrífugo.
• B. palheta e axial
• C. lóbulo e palheta
• D. parafuso e lóbulo
• E. centrífugo e parafuso.

A figura mostra as curvas tempo-corrente típicas de um fusível em série com um disjuntor de ação termomagnética. Uma condição para que a coordenação da proteção relativa às curvas indicadas seja seletiva é que o:

• A.

  fusível esteja instalado mais próximo da carga e o disjuntor, mais próximo da fonte.

• B.

  fusível esteja instalado em paralelo com o disjuntor e não em série

• C.

  tempo de atuação do fusível seja menor do que o tempo de atuação do disjuntor, para qualquer valor da corrente

• D.

  tempo de atuação do disjuntor seja menor do que o tempo de atuação do fusível, somente para correntes de sobrecarga.

• E.

  disjuntor esteja instalado mais próximo da carga e o fusível, mais próximo da fonte.

As variáveis independentes, características preliminares de um sistema de compressão, determinantes para o estabelecimento de outros parâmetros, são:

• A.

  temperatura de sucção, temperatura de descarga, pressão de sucção e pressão de descarga

• B.

  temperatura de descarga, pressão de sucção, pressão de descarga, natureza do gás.

• C.

  pressão de sucção, pressão de descarga, natureza do gás, temperatura de sucção.

• D.

  pressão de descarga, natureza do gás, temperatura de sucção, temperatura de descarga.

• E.

  natureza do gás, temperatura de sucção, temperatura de descarga e pressão de sucção.
