Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação CESGRANRIO (CESGRANRIO)

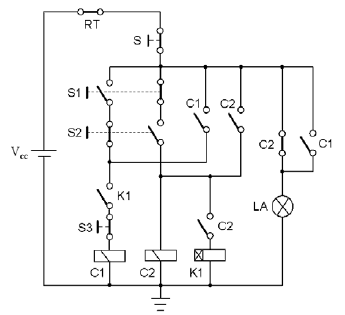

A figura apresenta o circuito elétrico de comando de duas máquinas trifásicas, por intermédio dos contatores C1 e C2. As chaves S, S1, S2 e S3 são do tipo sem retenção. Com relação ao funcionamento do sistema, em condições normais, e considerando que acionar uma chave significa apertála e soltá-la em seguida, foram feitas as afirmativas a seguir.

I - A lâmpada LA somente estará acesa em uma das duas seguintes situações: a) quando os contatores C1 e C2 estiverem desenergizados; b) quando somente o contator C1 estiver energizado e C2 desenergizado.

II - Após o acionamento da chave S, a máquina comandada por C1 poderá entrar em funcionamento somente acionando-se a chave S1.

III - O contator C1 somente poderá ser energizado através do acionamento da chave S1, caso o contator C2 já esteja energizado e após o tempo programado no relé temporizador K1.

IV - Quando a máquina comandada pelo contator C1 estiver energizada, o acionamento da chave S3 permitirá desligá-la sem desenergizar a outra máquina e, nessa situação, imediatamente após o acionamento da chave S3, a lâmpada LA apaga.

V - Imediatamente após o acionamento da chave S, os contatores C1 e C2 e o relé temporizador K1 estarão desenergizados, mas a lâmpada LA estará acesa.

 São verdadeiras, apenas, as afirmativas:

• A. I, II e III
• B. I, III e V
• C. II, III e IV
• D. II, IV e V
• E. III, IV e V

Os limites de surge e stonewall indicam valores limites de operação para compressores centrífugos. Estes limites representam, respectivamente:

• A. pressão máxima e vazão mínima
• B. vazão máxima e vazão mínima
• C. vazão mínima e vazão máxima
• D. vazão máxima e pressão máxima
• E. vazão mínima e pressão máxima

Para o projeto elétrico de uma instalação foi adotado o esquema TN. Após o dimensionamento dos circuitos, foi constatado que, em um deles, a proteção contra contatos indiretos não se verificou. Dentre os procedimentos abaixo, aquele que NÃO soluciona o problema é a(o):

• A. troca do disjuntor de proteção por outro com desarme mais rápido
• B. diminuição do comprimento do circuito
• C. diminuição das cargas neste circuito
• D. utilização de DR.
• E. aumento da bitola do fio do circuito

A cavitação é um fenômeno que ocorre em sistema de bombeamento quando a pressão de:

• A. sucção é inferior à pressão de vapor do líquido
• B. sucção é superior à pressão de vapor do líquido.
• C. sucção é superior à pressão de vapor do líquido.
• D. descarga é inferior à pressão de vapor do líquido.
• E. descarga é superior à pressão de vapor do líquido

A respeito dos sistemas de proteção contra descargas atmosféricas (SPDA), assinale a afirmação correta

• A.

  No caso de uma descarga atmosférica, garantem que a instalação não sofrerá danos

• B.

  Só necessitam de inspeção a cada 5 anos, desde que o sistema de aterramento não precise de tratamento químico do solo.

• C. A eficiência do sistema como um todo só é possível se forem utilizadas estacas metálicas adequadas
• D.

  Sempre que a estrutura a ser protegida tiver telhado metálico, este poderá ser utilizado como captor.

• E.

  Os eletrodos de aterramento não naturais devem ser instalados, externa e preferencialmente, a uma distância de 1m das fundações das estruturas protegidas.

Uma bomba de engrenagens com 30 dentes, 50mm de diâmetro, 30mm de largura e vão entre os dentes com 25mm², operando a uma rotação de 800rpm, tem uma vazão, em ml/min, igual a:

• A. 1800
• B. 3600
• C. 4800
• D. 5400
• E. 6000

Quando instalados em circuitos terminais, os dispositivos a corrente diferencial-residual (DRs) têm a finalidade de proteger o:

• A. usuário da instalação elétrica
• B. equipamento que está ligado ao circuito
• C. circuito onde está instalado e o usuário da instalação elétrica
• D. circuito onde está instalado, somente
• E. circuito onde está instalado e o equipamento que está ligado ao circuito

Um atuador hidráulico com diâmetro do cilindro de 50mm e da haste de 20mm, com um curso de 250mm é alimentado por uma bomba de óleo com deslocamento positivo e uma vazão de um litro por minuto. Com estas condições de operação, a velocidade do recuo é, em m/min, igual a:

• A. 40/21
• B. 40/25
• C. 40/29
• D. 40/33
• E. 40/37

Uma determinada carga elétrica de corrente alternada e potência nominal de 15 kVA é considerada essencial e, portanto, alimentada através de um equipamento tipo no-break em série com um conversor CC/CA. A potência e a tensão nominais no lado CC desse conversor são 15 kVA e 150 Vcc, respectivamente. A capacidade do banco de baterias que alimenta o no-break é de 25 Ah. No caso de falta da fonte de energia principal, qual o tempo máximo, em minutos, durante o qual o sistema pode sustentar a carga?

• A. 5
• B. 15
• C. 25
• D. 80
• E. 125

O processo de usinagem utilizado para a geração de rosca em tubulações é a(o)

• A. fresagem.
• B. recalcagem.
• C. retificação.
• D. retificação.
• E. torneamento.
