Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação CESGRANRIO (CESGRANRIO)

Em uma situação de emergência médica devem ser prestados os primeiros socorros. Para verificar os sinais vitais, deve-se observar:

• A. pulsação, respiração e temperatura.
• B. pulsação, respiração e umidade da pele.
• C. pulsação, respiração e sensibilidade.
• D. cor, umidade da pele e sensibilidade.
• E. respiração, cor e umidade da pele.

O circuito da figura acima é uma estrutura RLC alimentada por uma fonte de tensão contínua e uma chave de acionamento. No instante em que a chave fecha (t=0), o capacitor e o indutor estão desenergizados. Os valores, em A, das correntes elétricas fornecidas pela fonte em t=0 e quando o circuito atinge o regime permanente, respectivamente, são:

• A. 2,4 e 1,2
• B. 1,4 e 0,5
• C. 1,2 e 3,2
• D. 1,2 e 2,4
• E. 0,5 e 1,4

Assinale a opção que contém os elementos básicos do sistema de controle DCS (Distributed Control System), também chamado de SDCD (Sistema Digital de Controle Distribuído).

• A.

  computador central, via de dados e interface com o processo

• B.

  interface com o processo, computador central e via de dados.

• C.

  interface com o processo, via de dados e interface homem-máquina

• D.

  interface homem-máquina, interface com o processo e elementos finais de controle.

• E.

  interface homem-máquina, via de dados e computador central

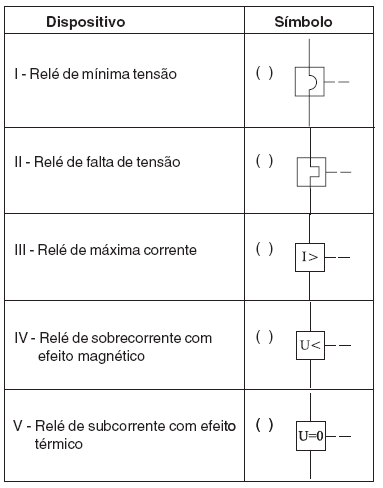

Observe os dispositivos e os simbolos na tabela abaixo.

A associação correta do símbolo com o número do dispositivo, na seqüência de cima para baixo, é:

• A. III – IV – I – II – V
• B. IV – V – III – I – II
• C. IV – V – III – II – I
• D. V – IV – I – III – II
• E. V – IV - III – I – II

Qual é o recurso existente em um osciloscópio que permite a visualização de detalhes de um sinal?

• A. EXT TRIG – Trigger externo.
• B. CHOPPER – Chaveamento de sinais.
• C. HOLD-OFF – Tempo de atraso para início da varredura
• D. DELAYED SWEEP – Base de tempo com retardo
• E. CAL POSITION – Calibração do Atenuador.

Através do levantamento dos parâmetros de um transformador de distribuição de 100 kVA, pelos ensaios de curto-circuito e circuito aberto, determinaram-se suas perdas totais em 800 W para a condição de carregamento nominal. O rendimento do transformador para carga nominal com fator de potência 0,8 indutivo é de:

• A. 99,9%
• B. 99,2%
• C. 99,0%
• D. 80,8%
• E. 79,4%

Os Sistemas Instrumentados de Segurança (SIS) ou Sistemas de Intertravamento de Segurança são utilizados para prevenir acidentes em unidades/plantas industriais, além de danos ao meio ambiente. A primeira etapa na elaboração de um destes sistemas é a análise de riscos do processo. Uma técnica utilizada, atualmente, para esta análise é:

• A. Árvores de Falhas
• B. Hazop (Hazard and Operability).
• C. Análise de Camadas de Proteção.
• D. Matriz de Intertravamento Passivo.
• E. Transformada DCT (Discrete Cosine Transform)

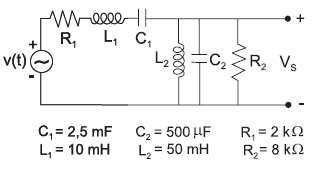

A figura acima ilustra um circuito elétrico alimentado por uma fonte de tensão senoidal v(t) = 5 sen(200t) em volt. A amplitude em regime permanente do sinal Vs(t), em volt, aproximadamente, é:

• A. 1,32
• B. 1,76
• C. 2,25
• D. 3,20
• E. 4,00

Nos analisadores de gases, um dos recursos utilizados é o da análise da condutibilidade térmica, através de células de medição, construídas de maneira a receber, de modo constante, um fluxo de amostra, retirada do processo. Estas células podem ser classificadas de acordo com o modo pelo qual a amostra é admitida em seu interior. O gás circula em uma célula numa câmara em forma de circuito fechado. A câmara, que contém um filamento aquecido, é atravessada, em um ponto, pela linha de amostra que garante, assim, a renovação contínua do gás analisado. Esta célula é chamada de:

• A. aquecida.
• B. de difusão.
• C. de convecção
• D. de convecção
• E. de Huffmann

Um circuito elétrico alimenta um único equipamento que absorve a potência de  com fator de potência de indutivo. Deseja-se elevar o fator de potência desse circuito para indutivo. A potência reativa, em kvar, do banco de capacitores que deve ser instalado é:

• A.
• B.
• C.
• D.
• E.
