Em que ligas de materiais empregados em instrumentação é utilizado o elemento cobre?

• A. Latão, Bronze e Monel
• B. Bronze, Monel e Inconel
• C. Monel, Inconel e Incoloy
• D. Inconel, Incoloy e Latão
• E. Incoloy, Latão e Bronze

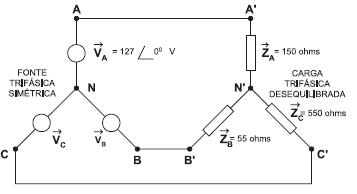

O sistema trifásico mostrado na figura acima é composto por uma fonte simétrica ligada a três fios (neutro da fonte desconectado do neutro da carga) com uma carga desequilibrada. Considere as seguintes afirmativas sobre esse sistema:

I – o somatório das correntes no ponto N' é igual a zero;

 II – a ddp entre N e N' é diferente de zero;

III – a ddp entre N e N' é igual a zero.

É (São) correta(s), apenas, a(s) afirmativa(s):

• A. I
• B. II
• C. III
• D. I e II
• E. I e II

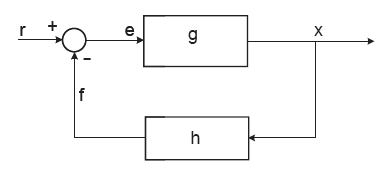

Observe a figura abaixo, que representa o diagrama de bloco de um sistema de controle realimentado.

 Neste diagrama, a letra x indica o(a):

• A. ganho.
• B. erro.
• C. sinal de realimentação.
• D. variável controlada.
• E. variável de referência

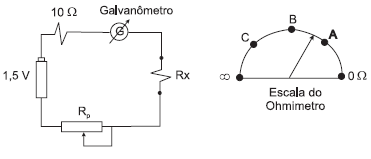

A figura abaixo mostra o uso de um galvanômetro G de bobina móvel de 100  de fundo de escala e 100 de resistência interna, alimentado por uma pilha de 1,5 V e usado para configurar um ohmímetro série.

 O valor de Rp no potenciômetro é calculado para fazer o ajuste zero da escala. Os valores de Rx foram calculados de forma a estabelecer as marcações A, B e C da escala do ohmímetro que estão espaçadas em ¼ da corrente de fundo de escala. Os valores de resistência a serem gravados nos pontos A, B e C da escala, respectivamente, em k , são:

• A. A = 50; B = 100 e C = 150
• B. A = 10; B = 40 e C = 160
• C. A = 5; B = 20 e C = 80
• D. A = 5; B = 15 e C = 45
• E. A = 0,5;B = 5 e C = 50

Em um projeto de automação e controle de um parque industrial, encontramos o fluxograma simplificado de tubulação e instrumentação (P&ID) da figura acima. Segundo a norma ISA 5.1, são dados corretos sobre as características dos instrumentos da malha 5331006 A/B, representada no fluxograma:

• A.



• B.
• C.



• D.



• E.

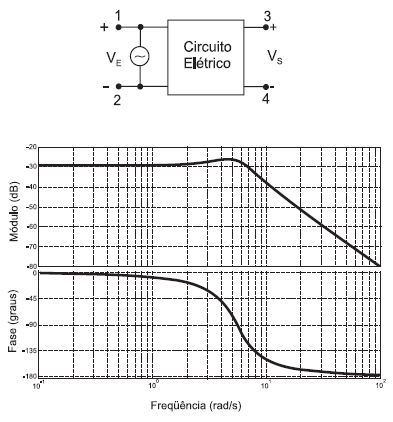

figura acima ilustra um experimento com um circuito elétrico linear realizado em laboratório. A resposta em freqüência do circuito é conhecida e encontra-se também na figura. Na entrada do circuito, conecta-se um gerador de tensão senoidal, que fornece a tensão VE. Utilizando-se um osciloscópio com dois canais, coloca-se o terminal positivo da ponta de prova do canal A em 1 e o negativo em 2. Analogamente, coloca-se o terminal positivo da ponta de prova do canal B em 3 e o negativo em 4. Ajustando o osciloscópio na opção X-Y (sinal do canal A no eixo X e do canal B no eixo Y) e as escalas de amplitude dos sinais de modo que suas excursões picoa- pico sejam exatamente iguais, observa-se que a imagem na tela do osciloscópio tem o formato de uma circunferência. Nesse caso, a freqüência do sinal de tensão senoidal deve ser, em rad/s, aproximadamente:

• A. 0,1
• B. 1,0
• C. 4,5
• D. 5,5
• E. 100

Para o Controle de Processos, são suficientes os instrumentos que atuam com as variáveis chamadas "fundamentais". Entretanto, com as exigências de monitoração de variáveis relacionadas aos aspectos de competitividade de mercado, segurança e meio ambiente dos processos, os analisadores vêm sendo cada vez mais utilizados em processos industriais. Neste sentido, assinale a alternativa que NÃO expressa um processo com variável monitorada por um analisador.

• A.

  Concentração de oxigênio para combustão em uma caldeira

• B.

  Teor de flúor em instalações de água potável.

• C.

  Mapeamento de poluentes atmosféricos no refino de petróleo

• D.

  Variação da temperatura da água de resfriamento de um reator nuclear.

• E.

  Determinação do índice de octanas em combustíveis.

Uma das características técnicas que devem ser especificadas para a aquisição de um dispositivo de proteção é a capacidade de interrupção de corrente. Dentre os dispositivos representados pelos símbolos a seguir, aquele que NÃO necessita deste tipo de especificação é:

• A.
• B.
• C.
• D.
• E.

Os transmissores medem uma variável do processo e a transmitem, a distância, normalmente para um sistema de controle. Existem vários tipos de sinais de transmissão: pneumáticos, elétricos, hidráulicos e eletrônicos. Os transmissores pneumáticos geram um sinal variável, linear, de 3 a 15psi (libras força por polegada ao quadrado) para uma faixa de 0 a 100% da variável. Os transmissores eletrônicos também geram um sinal variável, linear, porém elétrico, sendo mais utilizados os de 4 a 20 mA (mili ampére) e o de 1 a 5 V (volts) para uma faixa de 0 a 100% da variável. Nesta perspectiva, assinale a alternativa que expressa o conceito de "zero vivo" utilizado nos transmissores.

• A.

  Todos os sinais iniciam a escala de transmissão representando o valor de 0% da variável medida

• B.

  Todos os sinais transmitidos terão uma representação a partir de 0% da variável medida que, em caso de permanência contínua da variável neste valor, irá causar um sinal de alarme de zero.

• C.

  Mesmo para o valor de 0% da variável medida, o transmissor estará emitindo ou não um sinal variável

• D.

  O valor de zero unidades de transmissão (psi, mA ou V) não é utilizado, pois o mesmo pode ser adulterado por um ruído no canal de transmissão.

• E.

  Em caso de acidentes nas linhas de saída dos transmissores (rompimento de tubos ou cabos), o sinal recebido pelo sistema de controle será igual a zero, gerando um sinal de alarme

Dentre os esquemas de aterramentos adotados nas instalações elétricas em baixa tensão e normatizados pela ABNT, aquele cuja utilização do dispositivo a corrente diferencial (DR) é indispensável na proteção contra contatos indiretos é o:

• A. TN-C
• B. TN-S
• C. TN-C-S
• D. I T
• E. T T
