Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

Para medir a temperatura de uma sala, um técnico foi encarregado de escolher um sensor que não necessite de operações prévias de calibração; meça variações da temperatura ambiente ao longo do dia, em conjunto com os circuitos necessários para seu funcionamento adequado; e não requeira a passagem de corrente elétrica pelo seu corpo, ou seja, não deve ser um sensor do tipo resistivo, em que o princípio de funcionamento seja a variação da resistência com a temperatura.

Considerando essa informação, assinale a opção que apresenta um sensor de temperatura que satisfaça a essas características.

• A. termistor PTC
• B. RTD
• C. cristal piezelétrico
• D. termopar
• E. termistor NTC

Um sensor que, em conjunto com os circuitos necessários para seu funcionamento, é capaz de medir a intensidade da iluminação natural em um local aberto, permitindo determinar se é dia ou noite, de forma que essa informação possa ser utilizada para ligar ou desligar um sistema de iluminação artificial é denominado

• A. sensor piroelétrico.
• B. RTD.
• C. strain gauge.
• D. termistor NTC.
• E. LDR.

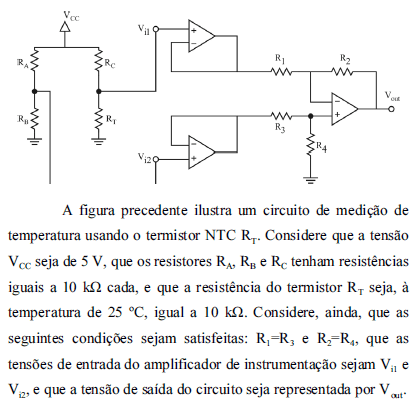

Com base nessas informações e assumindo que todos os componentes do circuito sejam ideais, assinale a opção correta.

• A. Com o aumento da temperatura, a tensão de saída Vout aumenta.
• B. Com o aumento da temperatura, a tensão de saída Vout diminui.
• C. As impedâncias de entrada à direita dos nós correspondentes às tensões V_i1 e V_i2 são iguais a 10 kΩ.
• D. A impedância de saída do amplificador de diferença, no lado direito do circuito, é igual à média aritmética dos valores dos resistores R₂ e R₄.
• E. A tensão de saída V_out tem relação perfeitamente linear com a temperatura que está sendo medida.

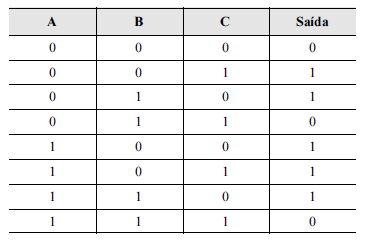

Para realizar adaptações em um sistema de áudio, um técnico em eletrônica necessitou projetar um circuito lógico com base na tabela verdade precedente. Nessa situação, a expressão lógica mínima, na forma soma de produtos, para a saída é dada por

• A.
• B.
• C.
• D.
• E.

No processo de instalação, por um técnico, de um sistema de som ambiente,

• A. caso uma caixa de som com impedância de 8 ohms seja conectada a um amplificador com impedância de saída de 16 ohms, o amplificador poderá ser danificado. Por outro lado, caso essa mesma caixa de som seja conectada a um amplificador com impedância de saída de 4 ohms, não haverá risco de dano ao circuito de saída do amplificador, e a potência transferida do amplificador ao alto-falante será a máxima possível que o amplificador pode suprir.
• B. devido a restrições operacionais, e ao fato de esse sistema ser usado em geral para música de background, o técnico não deve utilizar equipamento com som estéreo.
• C. para cada conjunto de alto-falantes, o técnico deverá utilizar, necessariamente, três alto-falantes, que são o subwoofer, o midrange e o tweeter.
• D. caso haja duas caixas de som com impedância de 8 ohms a serem conectadas a um canal da saída de um amplificador com impedância de saída de 16 ohms, o técnico deverá conectá-las em paralelo, para que haja máxima transferência de potência.
• E. caso haja duas caixas de som com impedância de 4 ohms a serem conectadas a um canal da saída de um amplificador com impedância de saída de 8 ohms, o técnico deverá conectar essas caixas em série, para que haja operação correta e máxima transferência de potência.

Ao trabalhar na instalação de um sistema de antena coletiva e ao escolher os diversos componentes desse sistema para o processo de instalação, o técnico

• A. deverá dispensar o uso de uma antena UHF para a captação de sinais com conteúdo de vídeo digital, pois esse tipo de antena é utilizado exclusivamente na captação de sinais de vídeo analógico.
• B. deverá utilizar sempre uma antena VHF para a captação de sinais de vídeo digital.
• C. poderá utilizar um dispositivo para misturar, em um mesmo cabo, os sinais de VHF de antenas diferentes, porém, caso ele tenha de misturar, nesse mesmo cabo, sinais provenientes de uma antena UHF, o uso desse dispositivo não será efetivo, pois não é possível misturar dois sinais de faixas de frequência diferentes.
• D. deverá dispensar a especificação do cabo RG6, pois este não permite a passagem efetiva de sinais de vídeo digital, e, por isso, não pode ser usado em instalações que lidam com esse tipo de sinal.
• E. poderá, se dispuser de sinal de TV em um cabo próximo a dois aparelhos de TV, usar um divisor com uma entrada conectada ao cabo e duas saídas ligadas aos aparelhos, a fim de levar o sinal do cabo aos dois televisores.

Mesas de som digitais devem, em geral, fazer uma conversão do sinal de áudio analógico, com faixa de frequência entre 20 Hz e 20.000 Hz, para a forma digital. Assinale a opção que apresenta a frequência de amostragem mais adequada para o perfeito funcionamento do processo de amostragem.

• A. 30 kHz
• B. 44.1 kHz
• C. 10 kHz
• D. 15 kHz
• E. 20.1 kHz

Para ajustar o controle das diferenças entre as áreas escuras e claras da imagem, em um equipamento de projeção de imagem, o técnico deve

• A. controlar o brilho.
• B. corrigir o efeito de trapézio.
• C. controlar a relação de aspecto.
• D. corrigir o foco.
• E. controlar o contraste.

Acerca dos aspectos de construção e utilização dos transformadores, assinale a opção correta.

• A. Os transformadores são utilizados para abaixar o nível de tensão dos geradores, para que a transmissão ocorra com baixos níveis de perda.
• B. A laminação do material ferromagnético é uma das soluções para aumentar as correntes de circulação no núcleo e melhorar o desempenho de um transformador.
• C. A análise cromatológica do óleo interno é um dos procedimentos que podem ser usados para a avaliação das condições de operação dos transformadores.
• D. Nos transformadores do tipo núcleo envolvente, ou shell tipe, o núcleo do transformador é envolvido pelas bobinas de cobre.
• E. O autotransformador é construído a partir da ligação entre a bobina do primário e a metade do comprimento da bobina do secundário.

Em relação aos ensaios realizados em transformadores e seu dimensionamento, assinale a opção correta.

• A. Dispensar o uso de galvanômetro no secundário é uma das vantagens na realização do ensaio por golpe indutivo, com aplicação de tensão CA no primário.
• B. Para se aumentar a capacidade de atendimento às cargas, é comum associarem-se em paralelo transformadores do grupo A com transformadores do grupo B, dadas as características compatíveis de defasagem que esses grupos possuem.
• C. Para se evitar a queima do autotransformador, o condutor deve ser dimensionado de acordo com a corrente primária.
• D. Em transformadores trifásicos, as bobinas não precisam ser polarizadas.
• E. A rigidez dielétrica do óleo isolante utilizado em alguns transformadores deve ser testada periodicamente, para evitar curtos ou formação de arcos voltaicos nesses equipamentos.
