Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

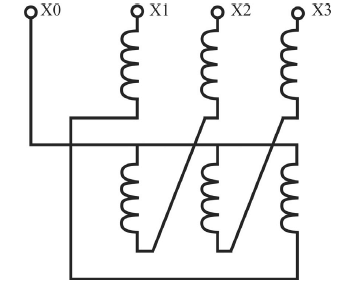

O esquema proposto para o transformador representado na figura acima é uma ligação

• A. triângulo nos enrolamentos de mais baixa tensão.
• B. estrela nos enrolamentos de mais baixa tensão.
• C. estrela nos enrolamentos de mais alta tensão.
• D. zigue-zague nos enrolamentos de mais baixa tensão.
• E. zigue-zague nos enrolamentos de mais alta tensão.

A respeito de sistema de cabeamento estruturado, assinale a opção correta.

• A. A diferenciação das tomadas, para uso em sistemas de voz que são utilizadas para rede de dados, dificulta o processo de padronização da rede.
• B. Uma das vantagens de se utilizarem cabos ópticos é sua imunidade à interferência eletromagnética, à qual os cabos metálicos podem ser suscetíveis.
• C. Um ponto de consolidação consiste em um conjunto de conectores em forma de régua, normalmente com vinte e quatro conexões.
• D. Fazem parte do backbone os pontos de consolidação, os cabos de rede horizontais e as tomadas de telecomunicação.
• E. O conhecimento das posições das estações de trabalho e os serviços a serem utilizados em cada posição são necessários para o projeto de um sistema de cabeamento estruturado.

Uma empresa reformou todo seu sistema de cabeamento estruturado para aumentar o desempenho de sua rede interna (LAN). Entretanto, após entrar em operação, a rede apresentou desempenho inferior ao esperado, funcionando com taxas muito inferiores a 1 Gb/s, que foi o valor prometido.

Nessa situação hipotética, considerando-se que foram respeitadas as distâncias normatizadas para comprimento dos cabos, sem perda de performance, uma das possíveis causas do problema pode ter sido a utilização de cabos

• A. de manobra de categoria 5E.
• B. categoria 6 no cabeamento horizontal.
• C. categoria 6A no cabeamento horizontal.
• D. de manobra de categoria 6.
• E. de manobra de categoria 6A.

Acerca dos procedimentos e equipamentos utilizados no processo de certificação de cabos metálicos em redes estruturadas, assinale a opção correta.

• A. O certificador de cabos não é capaz de determinar se o sinal tem potência suficiente para chegar à outra extremidade do cabo.
• B. O teste de mapa de fios verifica se os cabos utilizados no sistema atendem aos padrões de distâncias máximas exigidas pela norma vigente.
• C. A paradiafonia é medida pelo testador de cabos junto à conexão próxima do transmissor.
• D. O testador de cabos averigua a continuidade dos condutores, mas não consegue identificar a existência de conexão cruzada.
• E. O qualificador de cabos identifica se um link de cabeamento consegue transmitir dados com sucesso utilizando determinada tecnologia de rede.

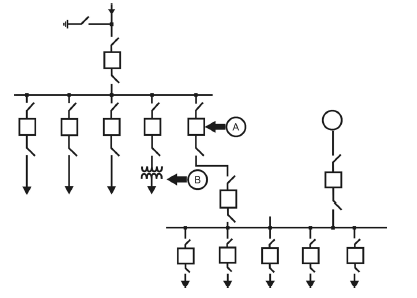

Tendo como referência a figura acima, que ilustra o arranjo de uma subestação, assinale a opção correta.

• A. O diagrama mostra um arranjo do tipo barramento simples seccionado.
• B. O dispositivo identificado pela letra A é uma chave seccionadora, utilizada para desligar os circuitos de maneira independente.
• C. Uma das vantagens desse arranjo é que qualquer disjuntor pode ser retirado de serviço para manutenção, sem que seja necessário desligar a subestação.
• D. O símbolo indicado pela letra B representa uma carga capacitiva acoplada ao respectivo circuito.
• E. Uma falha no barramento ou em um disjuntor no referido arranjo resultará no desligamento da subestação.

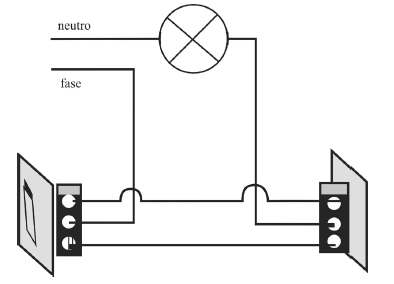

A figura acima apresenta o esquema de um circuito que permite o acendimento de uma luminária. A respeito desse circuito, assinale a opção correta.

• A. A luminária deve ser aterrada com a utilização de condutor específico para esse fim, ainda que esse aterramento não seja indicado no esquemático.
• B. A disposição de conexões apresentadas no interruptor é apenas exemplificativa, podendo ser utilizados esquemas de ligação diferentes para o mesmo fim.
• C. A área de seção transversal dos condutores de fase e neutro pode ser distinta, desde que a bitola do neutro não seja menor que a metade da bitola do condutor de fase.
• D. O disjuntor de proteção, segundo norma vigente, pode ser instalado tanto na fase quanto no neutro.
• E. A fim de facilitar a identificação dos condutores de retorno, estes devem possuir a isolação na cor azul claro.

Uma edificação pode conter sistemas de automação que controlam e verificam o funcionamento de elementos como iluminação, ar-condicionado, elevadores, detecção e alarme de incêndio. A respeito das tecnologias e soluções adotadas para automação predial, assinale a opção correta.

• A. O funcionamento dos sensores iônicos de fumaça baseiam-se na reflexão e na dispersão de luz infravermelha nos íons presentes no ar.
• B. O transdutor corresponde ao sensor que monitora determinada grandeza física.
• C. O Modbus é frequentemente utilizado como protocolo de comunicação entre controladores de sistemas de automação.
• D. As plataformas de automação predial substituem os acionamentos manuais, a fim de que se controle toda a edificação com um mínimo de pessoal envolvido.
• E. Devido às elevadas potências das lâmpadas, não é possível a utilização de relés temporizadores para desligar diretamente a iluminação externa de uma edificação.

Em um sistema de transmissão que utiliza modulação digital, a taxa de dados depende de diferentes parâmetros, como a largura de banda B, o fator de rolamento (roll-off) ρ do filtro utilizado, o esquema de modulação e a taxa de codificação de canal R. Assinale a opção correta quanto à relação desses parâmetros com a taxa de bites que pode ser obtida.

• A. A taxa de bites é diretamente proporcional à largura de banda ocupada B, se forem mantidos os outros parâmetros iguais.
• B. Um sistema com fator de rolamento ρ = 0,5 apresenta uma taxa de bites igual à metade da obtida em um sistema com ρ = 1, se mantidos os outros parâmetros iguais.
• C. Um sistema que utilize BPSK apresenta a mesma taxa de bites que um sistema que utilize QPSK, se forem mantidos os outros parâmetros iguais.
• D. Quanto menor a taxa de codificação R, maior será a taxa de bites, se forem mantidos os outros parâmetros iguais.
• E. Um sistema que utilize 16-QAM apresenta uma taxa de bites quatro vezes maior que um sistema que utilize 4-QAM, se forem mantidos os outros parâmetros iguais.

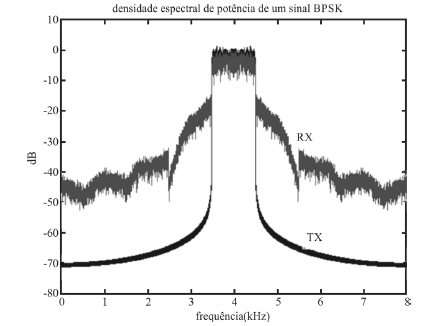

Na figura precedente, que representa, na saída do modem de transmissão (TX) bem como na entrada do receptor (RX), o espectro de um sinal BPSK com taxa de 1 kbps, a diferença entre as curvas TX e RX é explicada pela presença de

• A. efeito doppler.
• B. multipercursos.
• C. filtragem de recepção.
• D. ruído térmico.
• E. amplificação não linear.

A propagação de sinais de luz por meio de uma fibra óptica é explicada com base no fenômeno denominado

• A. espalhamento (scattering).
• B. refração.
• C. reflexão.
• D. dispersão.
• E. difração.
