Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação Carlos Chagas (FCC)

Dentre os Dispositivos Auxiliares, de acordo com a sua função, cones e cavaletes são tipos de Dispositivos

• A.

  de Uso Temporário.

• B.

  de Canalização.

• C.

  de Proteção Contínua.

• D.

  de Sinalização de Alerta.

• E.

  Delimitadores.

Instruções: As questões de números 26 a 28 referem-se às atividades de reforma, reparo e costura, à mão ou à máquina, de roupas de vestir, cama, mesa e banho.

Observe a seqüência.

A ação que está sendo mostrada nas figuras é a de

• A.

  trocar o pé do calcador.

• B.

  limpar o prendedor de carretel.

• C.

  montar a controladora de linha.

• D.

  colocar a linha na caixa da bobina.

• E.

  controlar o dente impelente.

A classe de proteção de um transformador é dada pelo código IP N₁ N₂, sendo N₁ e N₂:

• A.
• B.
• C.
• D.
• E.

Instruções: As questões de números 26 a 28 referem-se às atividades de reforma, reparo e costura, à mão ou à máquina, de roupas de vestir, cama, mesa e banho.

Embainhar uma peça de roupa é

• A.

  pregar os bolsos.

• B.

  embutir as bordas do tecido.

• C.

  fazer a bainha.

• D.

  costurar as penses.

• E.

  desfazer a bainha.

Têm-se dois capacitores iguais de 1000 μF, dois resistores iguais de 680 Ω e dois indutores iguais de 470 mH. Desprezando o efeito da mútua indutância entre os indutores, apresentam os corretos resultados das associações indicadas:

• A.
• B.
• C.
• D.
• E.

Um motor CC do tipo Compound é constituído de

• A.

  dois enrolamentos Shunt.

• B.

  dois enrolamentos Série.

• C.

  quatro enrolamentos Shunt.

• D.

  um enrolamento Shunt e um enrolamento Série.

• E.

  um enrolamento Shunt e quatro enrolamentos Série.

Um motor de indução trifásico de 220 V e 10 CV tem fator de potência 0,90 e opera com rendimento de 90%. A sua corrente nominal vale, em A, aproximadamente,

• A.

  24

• B.

  20

• C.

  16

• D.

  8

• E.

  4

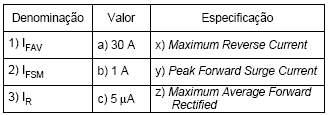

Considere as informações técnicas do diodo 1N4004 obtidas em um manual de fabricante:

A correta associação das colunas é:

• A.

  (1 - c - y) ; (2 - b - z) ; (3 - a - x)

• B.

  (1 - a - x) ; (2 - c - y) ; (3 - b - z)

• C.

  (1 - b - x) ; (2 - a - z) ; (3 - c - y)

• D.

  (1 - a - z) ; (2 - b - y) ; (3 - c - x)

• E.

  (1 - b - z) ; (2 - a - y) ; (3 - c - x)

Um gerador de tensão com resistência interna de 5 Ω produz uma tensão em vazio de 100 V. A sua conversão para um gerador de corrente equivalente resulta nas especificações dadas em

• A.
• B.
• C.
• D.
• E.

Em um manual de circuitos integrados digitais da família TTL, o dispositivo 74LS76 é apresentado como:

Dual Master-Slave J-K Flip-Flops with Preset, Clear and Complementary Outputs. Além disso, há uma nota referente ao símbolo do pulso de relógio que aparece na tabela de funções que informa: Positive pulse data. The J and K inputs must be held constant while the clock is high. Data is transfered to the outputs on the falling edge of the clock pulse.

A interpretação correta das informações fornecidas pelos textos em inglês é:

• A.

  As saídas dos flip-flops são atualizadas na borda de descida do pulso de relógio.

• B.

  Os flip-flops possuem duas saídas: Preset e Clear.

• C.

  As entradas J e K devem estar sempre em nível alto para que os dados sejam transferidos para as saídas.

• D.

  As saídas Preset e Clear fornecem dados complementares entre si.

• E.

  As entradas de pulsos de relógio permanecem constantes em nível baixo durante a transferência dos dados das entradas J e K para as saídas dos flip-flops.
