Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação Carlos Chagas (FCC)

Em um CLP, o conteúdo dos endereços M01 e M02 são, respectivamente, AAH e 55H. Após a execução da operação bit a bit representada por (M03 ← M01 OR M02), o conteúdo do endereço M03 será

• A.

  FFH

• B.

  32H

• C.

  D5H

• D.

  5BH

• E.

  CBH

Considere o quadro:

Os elementos do quadro de distribuição monofásico apresentado são:

• A.



• B.



• C.



• D.



• E.

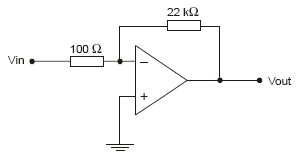

O ganho de tensão do amplificador abaixo vale

• A.

  −2200

• B.

  −220

• C.

  +100

• D.

  +2,2

• E.

  +0,1

Considere a representação da placa de especificações de um motor trifásico de uma furadeira elétrica.

A rotação nominal (em vazio) do motor, em RPM, e a sua potência aproximada à plena carga, em kW, respectivamente, são:
Dado: 1 CV = 736 W

• A.

  1200 e 0,64 kW

• B.

  1800 e 0,35 kW

• C.

  3600 e 0,35 kW

• D.

  3600 e 0,48 kW

• E.

  3800 e 0,48 kW

Um resistor com tolerância de 5% é submetido a uma tensão de 20 V. A corrente que passa por ele é de 6,2 mA e foi medida com um amperímetro. As cores dos anéis que representam o valor nominal desse resistor são:

• A.

  laranja − laranja − vermelho − ouro

• B.

  laranja − laranja − laranja − ouro

• C.

  laranja − vermelho − vermelho − prata

• D.

  vermelho − vermelho − vermelho − prata

• E.

  vermelho − laranja − vermelho − ouro

Na instalação de aparelhos em sistemas TT e TN (por exemplo, uma máquina de lavar roupas) é indicado, para a proteção contra choques elétricos, o uso de um dispositivo de proteção que não admite corrente de fuga ou de falta excessiva. Esse dispositivo é um

• A.

  disjuntor DR de alta sensibilidade.

• B.

  disjuntor termomagnético tripolar.

• C.

  fusível NEOZED.

• D. fusível SILIZED/SITOR.
• E.

  fusível NEOZED.

BV_CBO é a especificação do transistor que equivale à tensão

• A.

  mínima de saturação entre coletor e base, quando no emissor é aplicada corrente máxima.

• B.

  máxima de saturação entre coletor e base, com o emissor em curto com a base.

• C.

  de ruptura entre coletor e base, com o emissor aberto.

• D.

  de curto-circuito entre base e coletor, quando a corrente de emissor é máxima.

• E.

  de condução entre base e coletor, quando o transistor está operando na região ativa.

A potência de 30 MW é equivalente a

• A.

  0,3 GW.

• B.

  3 GW.

• C.

  300 kW.

• D.

  30.000 kW.

• E.

  30.000.000 kW.

Considere uma forma de onda retangular ajustada em um gerador de funções com as características seguintes: nível de tensão compatível com TTL, f = 80 kHz, t₁ = 5 μs (nível baixo). O intervalo de tempo t₂ em que a onda encontra-se em 5 V é de

• A.

  1,25 μs

• B.

  2,5 μs

• C.

  5,0 μs

• D.

  7,5 μs

• E.

  10,0 μs

Um capacitor cerâmico tem o seu valor nominal gravado na forma de código em seu encapsulamento como 473. Portanto, o seu valor nominal é

• A.

  473 µF.

• B.

  473 pF.

• C.

  47 µF.

• D.

  470 nF.

• E.

  47 nF.
