Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação Carlos Chagas (FCC)

Um transformador, com derivação central no primário e secundário, tem as especificações seguintes: 110 − 220 V / 15 + 15 V − 4 A. Estando o primário ligado corretamente à rede de 110 V e com uma carga resistiva de 500 Ω ligada no secundário entre uma extremidade e o center-tape, a corrente no primário será de, aproximadamente,

• A.

  1 mA

• B.

  2 mA

• C.

  4 mA

• D.

  8 mA

• E.

  16 mA

Um transformador ideal possui 3600 espiras no primário, 200 espiras no secundário e tensão de 110 V no primário. Então, a tensão no secundário vale, aproximadamente,

• A.

  24 V

• B. 15 V
• C.

  12 V

• D.

  9 V

• E.

  6 V

A operação de adição em hexadecimal 7BH + 38H resulta em

• A.

  A4H

• B.

  10CH

• C.

  A5H

• D.

  B3H

• E.

  D3H

Em um motor trifásico de rotor bobinado, os anéis e as escovas servem para

• A.

  frear o motor.

• B.

  variar a freqüência do campo magnético produzido pela bobina do estator.

• C.

  ligar o enrolamento do rotor ao meio externo.

• D.

  ligar o enrolamento do rotor ao banco de capacitores que corrige o fator de potência.

• E.

  ligar a ventoinha de ventilação.

No sistema microprocessado, a memória não-volátil, reprogramável e apagável eletricamente, é denominada

• A.

  EPROM

• B.

  EEPROM

• C.

  PROM

• D.

  ROM

• E.

  RAM

Um ambiente possui duas tomadas, conforme descritas abaixo:

I. três pólos − monofásica − 127 V

II. três pólos − bifásica − 220 V

Usando uma chave-teste neón (detetor de fase), as duas tomadas foram analisadas. Apresenta coerência entre o comportamento da chave-teste e a provável conclusão sobre o estado das tomadas:

• A.



• B.



• C.



• D.



• E.



Caracteriza o dispositivo IGBT:

• A.
• B.
• C.
• D.
• E.

Os condutores de proteção são necessários em todas a instalações elétricas de baixa tensão,

• A.

  com exceção daquelas que utilizam o esquema de aterramento IT.

• B.

  com exceção daquelas que utilizam o esquema de aterramento TT.

• C.

  com exceção daquelas que utilizam o esquema de aterramento TN.

• D.

  independentemente do tipo de esquema de aterramento, ou seja, TN, TT ou IT.

• E.

  independentemente do tipo de esquema de aterramento, ou seja, TN, TT ou IT, com exceção das instalações monofásicas.

Em um ambiente há uma única tomada de 220 V. Para a execução de um serviço de manutenção, devem ser ligados simultaneamente uma furadeira elétrica de 110 V/600 W − cosφ = 0,8, um soldador elétrico de 110 V/180 W − cosφ = 1,0 e um aquecedor de 110 V/1500 W − cosφ = 1,0. Assim, para alimentar corretamente esses equipamentos, pode ser utilizado um transformador de 220 x 110 V com potência mínima de

• A.

  1,0 kVA

• B.

  2,0 kVA

• C.

  3,0 kVA

• D.

  500 VA

• E.

  800 VA

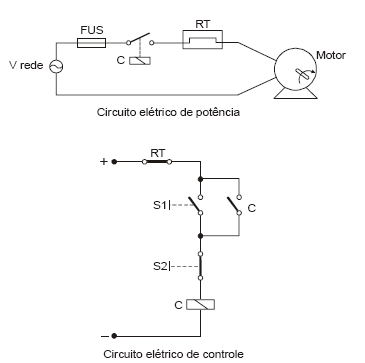

Considere os circuitos abaixo para responder às questões de números 41 e 42.

Considere:

I. A chave S1 é do tipo NA sem retenção.

 II. C é um contator.

III. A função de S1 é ligar e desligar o motor e a função de S2 é desligar o motor em caso de emergência.

 É correto o que consta APENAS em

• A.

  II.

• B.

  III.

• C.

  I e III.

• D.

  II e III.

• E.

  I e II.
