Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação Carlos Chagas (FCC)

O nó de um circuito elétrico possui três derivações, sendo que duas das correntes valem I₁ = I∠ + 45°  e I₂ = 2I∠ − 45° . Então, a corrente I₃ na terceira derivação vale

• A.



• B.

  2.I.(1+ 3j)

• C.



• D.



• E.



O dispositivo abaixo é uma base para

• A.

  disjuntor termomagnético.

• B.

  disjuntor DR.

• C.

  fusível NH.

• D.

  fusível DIAZED.

• E.

  chave seccionadora.

Considere um circuito LC paralelo em que L = 10 mH e C é um trimmer de 0 a 60 pF. Para que a freqüência de ressonância seja de 250 kHz, o trimmer deve ser ajustado com uma capacitância aproximada de

• A.

  50 pF

• B.

  40 pF

• C.

  30 pF

• D.

  20 pF

• E.

  10 pF

Considere um relé eletromecânico composto por uma bobina especificada para operar com 12 V / 40 mA com dois terminais de acesso (B1 e B2) e um contato reversível com três terminais de acesso (COMUM, NA e NF). Usando um multímetro digital com o seletor nas posições 2 kΩ ou ))) (continuidade por emissão de som), foram testadas as condições do relé, estando ele desenergizado. Indica uma avaria no relé:

• A.



• B.



• C.



• D.



• E.



Após o disparo do SCR, a corrente do terminal gate não é mais necessária para manter a corrente de condução entre anodo e catodo, desde que essa última seja, no mínimo, igual a

• A.

  holding current (I_H).

• B.

  gate trigger current (I_GT).

• C.

  surge peak forward current (I_FSM).

• D. average forward current (I_FAV).
• E. peak reverse current (IPK).

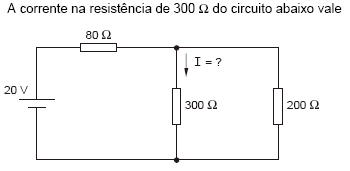

• A.

  10 mA

• B.

  20 mA

• C.

  30 mA

• D.

  40 mA

• E.

  50 mA

No amplificador operacional ideal, é

• A.

  nulo o ganho de tensão em malha aberta.

• B.

  nula a impedância de entrada.

• C.

  nula a largura de faixa.

• D.

  nula a impedância de saída.

• E.

  nula a freqüência de corte superior.

Para medir a corrente elétrica que passa por um fio da rede elétrica sem interrompê-lo é indicado o uso do

• A.

  amperímetro analógico.

• B.

  amperímetro digital.

• C.

  amperímetro TRUE RMS.

• D.

  amperímetro alicate.

• E.

  miliamperímetro de zero central.

Um sistema digital tem uma saída de um byte formada por dois conjuntos de 4 bits que servem de entrada para dois decodificadores BCD − Sete Segmentos que, por sua vez, estão conectados a dois displays anodo comum. Para que os displays apresentem o número 58 é necessário que o sistema digital forneça aos decodificadores o byte igual a

• A.

  00111010

• B.

  01010101

• C.

  01011000

• D.

  11101000

• E.

  10011011

São seções nominais de condutores comerciais usados em instalações elétricas:

• A.

  1,5 e 5,0 mm²

• B.

  2,5 e 6,5 mm²

• C.

  3,5 e 7,5 mm²

• D.

  3,5 e 4,5 mm²

• E.

  4,0 e 6,0 mm²
