Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação Carlos Chagas (FCC)

Uma bobina possui 25 cm de comprimento e 100 espiras. É percorrida por uma corrente de 10 A. A intensidade do campo magnético nessa bobina, expresso em Ampère-espira por metro (Ae/m), é:

• A. 400.
• B. 4.
• C. 0,4.
• D. 40.
• E. 4000.

Sobre a potência dissipada nos resistores tem-se que a

• A. maior potência dissipada ocorre em R2.
• B. soma das potências dissipadas em R2 e R3 é 120 W.
• C. potência dissipada em R2 é o dobro da dissipada em R3.
• D. potência dissipada em R1 é igual à soma das potências dissipadas em R2 e R3.
• E. soma das potências dissipadas em todos os resistores é de 300 W.

Considere o circuito abaixo.

A tensão Diferença De Potencial − DDP entre os pontos A e B é

• A. 12,5 V.
• B. 17,5 V.
• C. 15 V.
• D. 14 V.
• E. 18 V.

Em um sistema de alimentação trifásico balanceado a tensão de linha é √3 vezes a tensão de fase e está

• A. adiantada de 30º.
• B. atrasada de 90º.
• C. atrasada de 30º.
• D. adiantada de 60º.
• E. atrasada de 60º.

Um motor trifásico com fator de potência 0,75 é alimentado por uma linha balanceada com tensão de linha de 220 [V] e corrente de linha de 15 [A]. A potência ativa desse motor é, em kW, aproximadamente,

• A. 3,3.
• B. 12,8.
• C. 4,3.
• D. 9,9.
• E. 5,7.

Uma linha trifásica balanceada com tensão de linha de 380 [V] alimenta uma carga trifásica balanceada com potência aparente de 1.000 [VA] e fator de potência 0,9. A potência reativa da carga é, em [VA], aproximadamente,

• A. 100.
• B. 170.
• C. 220.
• D. 90.
• E. 440.

Um Técnico Eletricista foi incumbido de escolher o tipo de motor a ser utilizado para acionar o sistema de ventilação de um quadro de controle. Sabendo-se que se deseja um motor que requeira pouca manutenção, facilidade de acionamento e alimentação monofásica, o tipo de motor escolhido é o

• A. de Indução.
• B. de Corrente Contínua.
• C. Síncrono.
• D. de Corrente Contínua sem Escova.
• E. de Passo.

Um pequeno gerador eólico, utilizado como reserva de alimentação de sistema de comunicação de dados na linha de transmissão, é construído com uma máquina síncrona trifásica com 18 Polos. Sabendo-se que a velocidade de rotação no eixo do gerador é 400 rpm, a frequência da tensão gerada no estator é, em [Hz],

• A. 100.
• B. 60.
• C. 120.
• D. 30.
• E. 90.

Um banco trifásico de capacitores ligados em estrela aterrada é utilizado em distribuição para a correção de fator de potência de uma instalação. Esse banco possui os seguintes parâmetros nominais: tensão de 13,8 [kV] e potência reativa total de 50,0 [kVAr]. Sabendo-se que esse banco estava instalado, energizado, em uma rede trifásica de 60,0 [Hz] e que foi desligado para manutenção, é correto afirmar:

• A. Após desligados os capacitores podem ter tensão alternada diferente de zero, pois podem ter acumulado alguma carga elétrica em suas placas.
• B. Após desligados os capacitores podem ter corrente contínua diferente de zero, pois podem ter acumulado algum campo magnético em seus enrolamentos internos.
• C. Após desligados os capacitores podem ter corrente alternada diferente de zero, pois podem ter acumulado algum campo magnético em seus enrolamentos internos.
• D. Após desligados os capacitores podem ter tensão contínua diferente de zero, pois podem ter acumulado alguma carga elétrica em suas placas.
• E. Após desligados os capacitores terão tensão em seus terminais iguais a zero, pois nenhuma carga magnética poderá estar armazenada em seu interior.

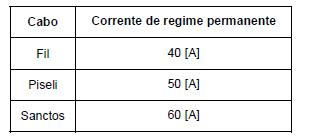

Para o projeto de uma instalação elétrica comercial, alimentada por meio de um circuito monofásico constituído por cabos monofásicos isolados, foram selecionados três cabos distintos. Esses cabos estão apresentados na tabela abaixo, bem como a corrente de regime permanente, que produz a maior temperatura que a isolação do cabo pode atingir continuamente em serviço normal.

Dado que a tensão de alimentação é 2.400 [V], o(s) condutor(es) que pode(m) ser utilizados nessa instalação, de modo que seja possível alimentar uma carga que consome potência nominal de 110 [kW], com fator de potência unitário

• A. é o condutor Sanctos, apenas.
• B. é o condutor Fil, apenas.
• C. são os condutores Sanctos e Fil, apenas.
• D. são os condutores Sanctos e Piseli, apenas.
• E. são os condutores Fil, Piseli e Sanctos.
