O fenômeno do arco elétrico surge, por exemplo, quando há um centelhamento entre os terminais de um circuito elétrico. Esse centelhamento decorre da diferença de potencial entre os terminais do circuito, capaz de romper a rigidez dielétrica do ar. Um arco elétrico ocorreu entre os terminais de um indutor que teve sua corrente contínua interrompida abruptamente. Sabe-se que em um indutor ideal a magnitude da tensão produzida entre seus terminais é proporcional à variação de corrente, proporcional à indutância do circuito e inversamente proporcional ao tempo em que a corrente variou. Nessas condições, a tensão responsável pelo surgimento do arco elétrico em um indutor, que possui 1,0 [mH] de indutância e estava sendo percorrido por uma corrente de 100,0 [A], quando essa corrente foi a zero no intervalo de tempo de 1,0 [μs], é

• A. 10.000,0 [V].
• B. 100,0 [V].
• C. 10,0 [V].
• D. 1.000,0 [V].
• E. 100.000,0 [V].

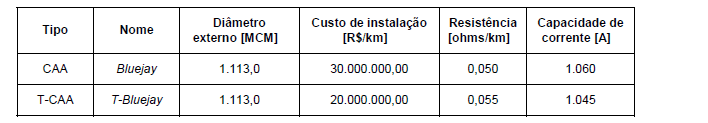

O projeto de uma linha de transmissão de alta tensão considerou as duas possibilidades de condutores apresentados na tabela abaixo.

O número de horas para que ambas possibilidades sejam economicamente equivalentes, dado que o custo da energia transmitida pelo sistema é de 0,10 [R$/kW], considerando que a corrente de regime permanente seja 1.000 [A] constante, é de

• A. 20.000 horas.
• B. 500 horas.
• C. 6.000 horas.
• D. 12.000 horas.
• E. 10.000 horas.

Um sistema de transmissão com torres tipo raquete possui um esquema de aterramento de seus cabos para-raios tipo OPGW realizado em cada torre, ou seja, a ancoragem de cada cabo OPGW na estrutura é feita para que haja um contato elétrico pleno entre o cabo para-raios e a estrutura de cada torre, que por sua vez estão todas aterradas ao solo. O cabo tipo OPGW

• A. permite a circulação para a terra de correntes de falta ou de descargas atmosféricas uma vez que, apesar de possuir enlaces de fibra óptica em seu interior, possui em seu exterior uma malha metálica que lhe dá sustentação mecânica e permite a condução de energia.
• B. impede a circulação para a terra de correntes de falta ou de descargas atmosféricas, uma vez que possui em seu interior enlaces de fibra-ótica, que não são condutores de energia.
• C. deve estar afastado e isolado da estrutura da torre por meio de cadeias de isoladores, corretamente dimensionadas segundo critérios de coordenação de isolamento.
• D. permite tanto a circulação para a terra de correntes de falta ou de descargas atmosféricas, bem como a circulação de sinais elétricos conduzidos para telecomunicações, tais como sinais do tipo Carrier, em alta frequência.
• E. é o mais empregado nessas aplicações de cabo para-raios, uma vez que sua emenda é simples e pode ser feita com alicate e solda.

Duas forças de intensidades 150 N e 200 N são aplicadas em um ponto (P) de uma estrutura de uma torre de transmissão conforme a figura abaixo.

O módulo da força resultante sobre o ponto (P) é, em N, aproximadamente

• A. 56.
• B. 350.
• C. 270.
• D. 121.
• E. 67.

A figura abaixo apresenta uma barra horizontal fixada em uma parede por meio de uma articulação na qual é aplicada uma força de 100 N.

 Desprezando-se o atrito e o peso da barra, a força vertical F, a ser aplicada na barra, para mantê-la na posição é, em N, aproximadamente

• A. 155.
• B. 92.
• C. 217.
• D. 122.
• E. 286.

A palavra que completa o lead dessa matéria é

• A. um debate.
• B. uma jornada.
• C. um brainstorming.
• D. uma oficina.
• E. um painel.

Em uma instalação hidráulica há um motor de indução trifásico que aciona uma bomba hidráulica. Por um erro de projeto, há um desalinhamento, do tipo paralelo (deslocamento entre os centros dos eixos), entre os eixos do motor e da bomba. Uma forma de acoplar os eixos, sem refazer a instalação para a correção do desalinhamento, e utilizando o elemento acoplador, é por meio da utilização da junta

• A. universal.
• B. cardan.
• C. coaxial.
• D. oldham.
• E. axial.

Em relação ao evento palestra, é correto afirmar que

• A. o objetivo da palestra é despertar o interesse dos participantes sobre o tema que lhes é desconhecido.
• B. é vedada a participação do público com perguntas ao palestrante.
• C. ela se encerra com a votação de uma moção que deverá ser divulgada pelos canais midiáticos como conclusão dos participantes a respeito do tema.
• D. ela se caracteriza pela apresentação de um tema, por um especialista, a um grupo de pessoas com interesses comuns.
• E. é desnecessária a presença de um mediador nesse tipo de evento.

Segundo um consagrado Manual de Eventos, o evento é preparado e conduzido por um coordenador, que pode ser denominado presidente e funciona como elemento moderador, orientando a discussão para que ela se mantenha em torno do tema principal. Os participantes geralmente são especialistas que apresentam seus pontos de vista sobre o tema, com tempo-limite para a exposição. Após as exposições, os participantes são levados a debater entre si os vários pontos de suas teses, podendo haver a participação dos presentes na forma de perguntas. O êxito do evento depende do coordenador, que tem a missão de conduzir os trabalhos de forma a atingir os objetivos.

Pela descrição do evento, trata-se de

• A. um fórum.
• B. uma mesa redonda.
• C. um encontro.
• D. um ciclo de palestras.
• E. um estudo de caso.

Para que a finalidade de um evento seja atingida, é necessário que o organizador faça um planejamento criterioso. Na elaboração do projeto, o que se pretende com o evento vem descrito no item

• A. públicos.
• B. objetivos.
• C. estratégias.
• D. fatores condicionantes.
• E. recursos.
